Installation und Montage
Anschluss der Messeingänge

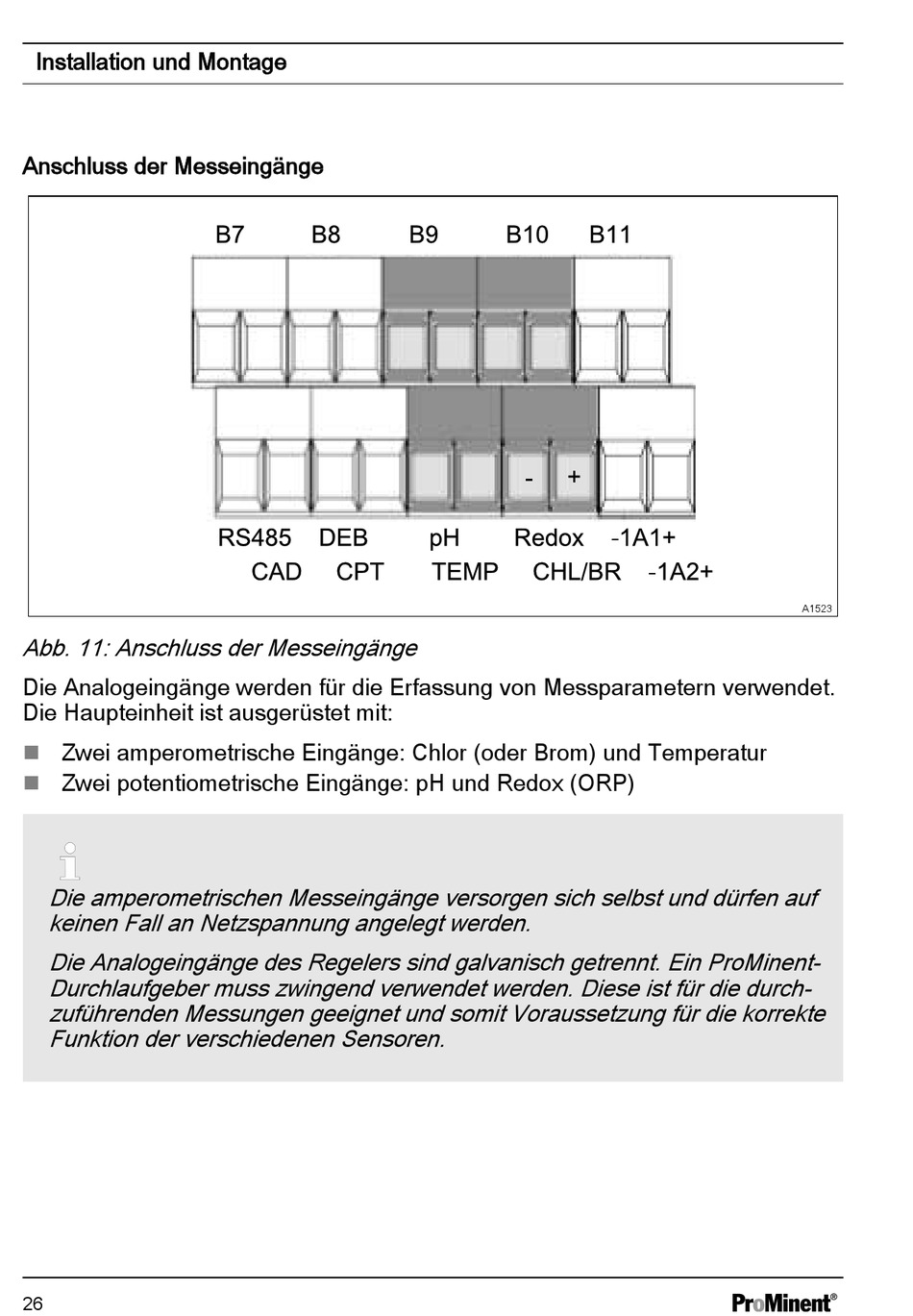

Abb. 11: Anschluss der Messeingänge
Die Analogeingänge werden für die Erfassung von Messparametern verwendet.
Die Haupteinheit ist ausgerüstet mit:
Zwei amperometrische Eingänge: Chlor (oder Brom) und Temperatur
n
Zwei potentiometrische Eingänge: pH und Redox (ORP)
n
Die amperometrischen Messeingänge versorgen sich selbst und dürfen auf
keinen Fall an Netzspannung angelegt werden.
Die Analogeingänge des Regelers sind galvanisch getrennt. Ein ProMinent-
Durchlaufgeber muss zwingend verwendet werden. Diese ist für die durch‐
zuführenden Messungen geeignet und somit Voraussetzung für die korrekte
Funktion der verschiedenen Sensoren.
26
A1523
