Installation und Montage
Anschluss der primären Spannungsversorgung an den Regler
Der Regler ist mit einem Netzteil mit einem 230 V-Transformator ausge‐
stattet und kann deshalb mit einer Netzspannung zwischen 190 V und 240 V
50/60 Hz betrieben werden.
Der Regler hat keinen eigenen Netzschalter. Er schaltet sich ein, sobald er
an das Netz angeschlossen wird.
1.
Verwenden Sie für den Anschluss der Spannungsversorgung ein 3-
adriges Kabel mit 1,5 mm
2.
Entfernen Sie an allen 3 Adern ein 7 mm langes Stück der Isolierung.
3.
Führen Sie das 3-adrige Kabel durch eine Kabeldurchführung.

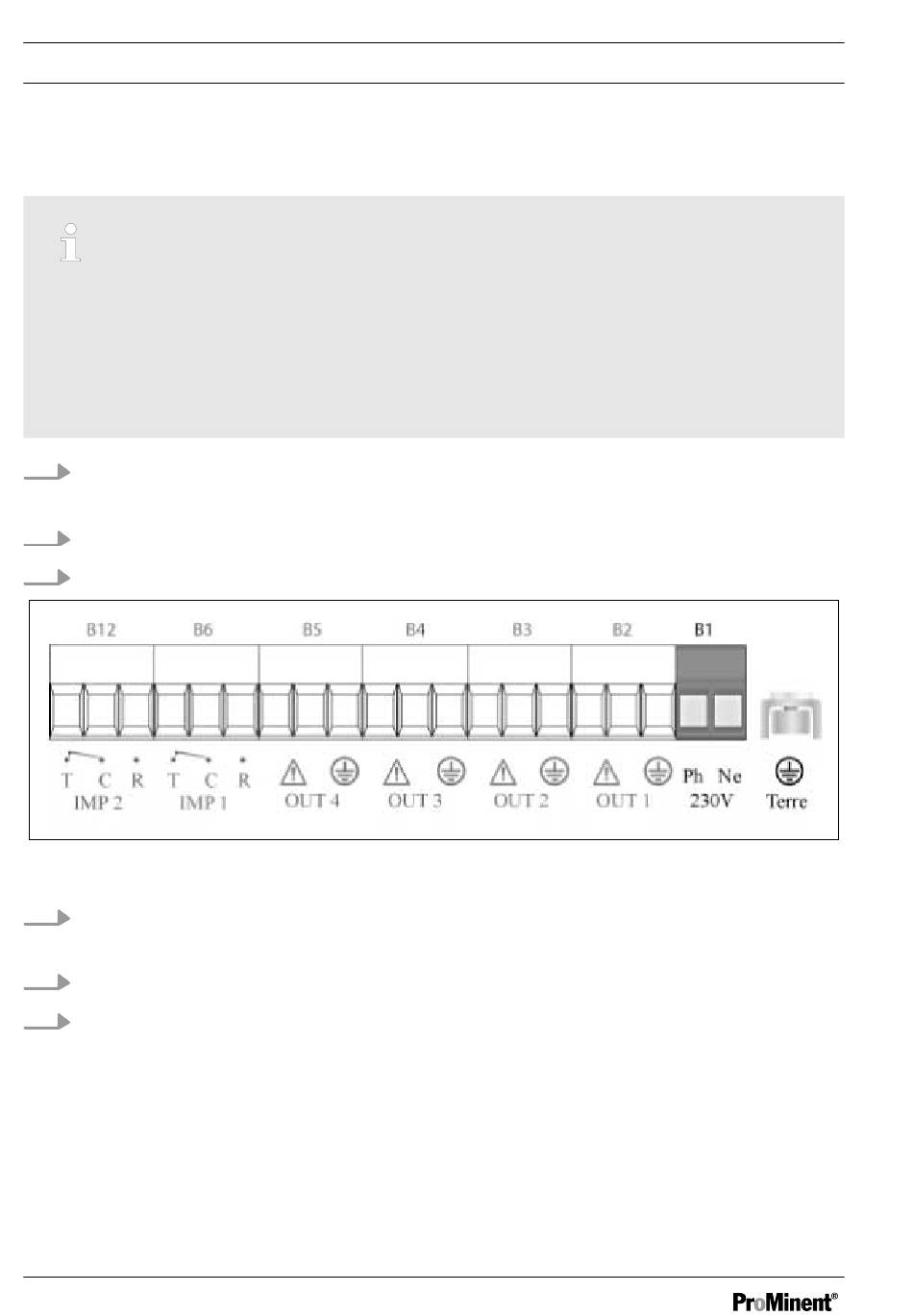

Abb. 8: Klemmenleiste B1
4.
Verdrahten Sie die Phase (Ph) an und den Neutralleiter (Ne) - der Klem‐
menleiste B1
5.
Verdrahten Sie die Erde mit einer M4-Ösenklemme an Kontakt
6.
Ziehen Sie die Kabeldurchführung fest.
24
Querschnitt.
2
A1520
