Installation und Montage
Anschluss der Leistungsrelais des Reglers
A1521

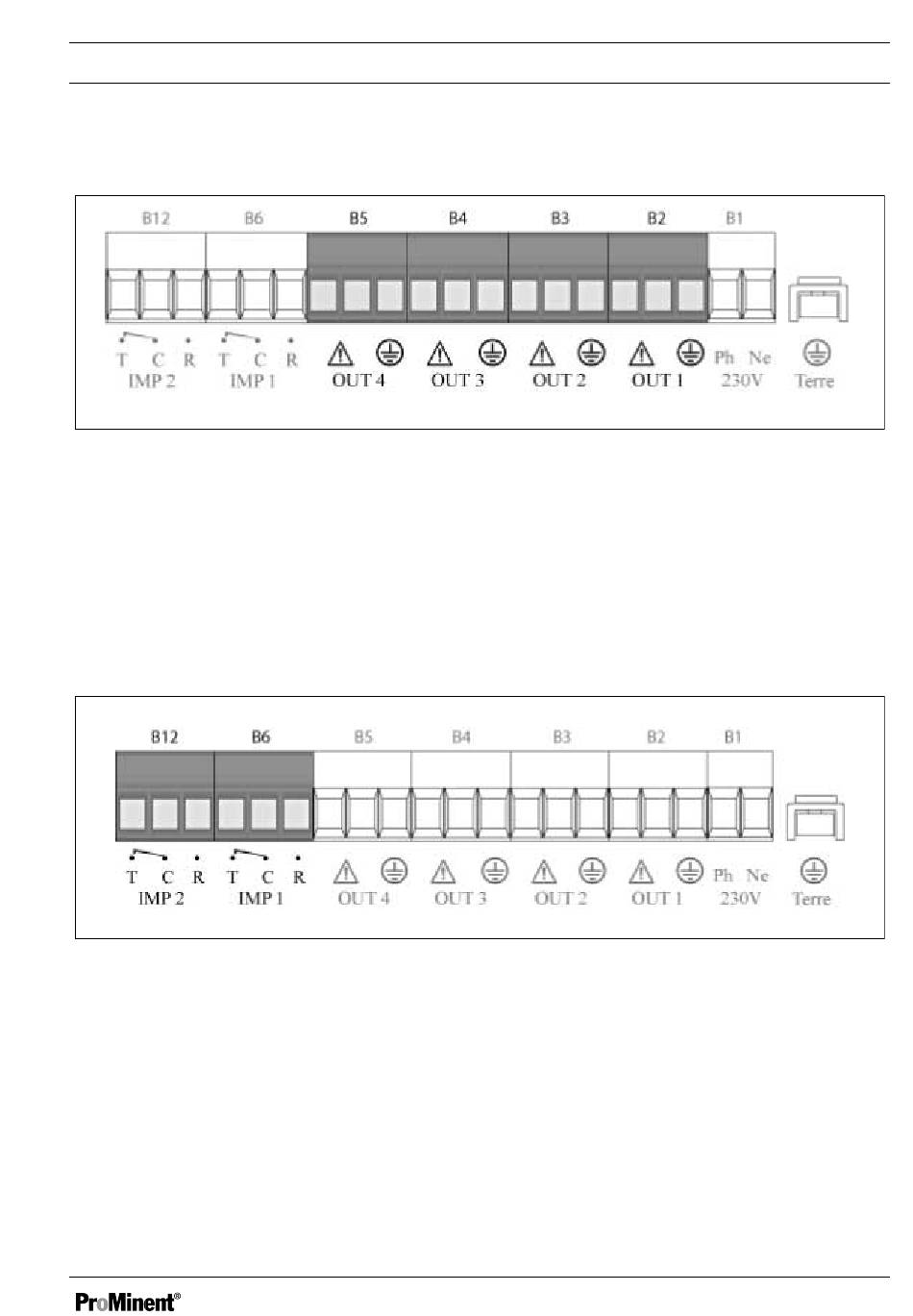

Abb. 9: Anschluss der Leistungsrelais des Reglers
Die 230 V-Leistungsrelais werden für die Regelung der verschiedenen Messpa‐
[OUT1] bis [OUT3] sind der Regulierung der Tempe‐
rameter verwendet. Relais
[OUT1] , pH [OUT2] und Chlor [OUT3] Parameter vorbehalten. Das Relais
ratur
[OUT4] kann für die Übermittlung eines Alarms oder für die Steuerung einer Flo‐
ckungsmittelpumpe konfiguriert werden.
[OUT1] bis [OUT3] Ihres Reglers werden werkseitig automatisch ent‐
Die Relais
sprechend der ausgewählten Konfiguration zugeordnet
A1522
Abb. 10: Die potenzialfreien Relaisausgänge
[IMP1] und [IMP2] des Reglers werden für
Die potentialfreien Relaisausgänge
die Übermittlung von Betriebsalarmen verwendet.
