MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie des Trimmfahrrads auf einer Stelle nieder, wo sich
genügend Platz zur Entfernung der Verpackungsmaterialien befindet. Werfen Sie die Verpackung erst weg,
nachdem die Montage vollendet ist.
Zur Montage braucht man außer den beigelegten Werkzeugen auch einen Schrauben
schlüssel
.
Anmerkung: Sollte sich ein Teil nicht im Teilebeutel befinden, überprüfen Sie, ob das Teil nicht schon in
der Fabrik montiert worden ist.

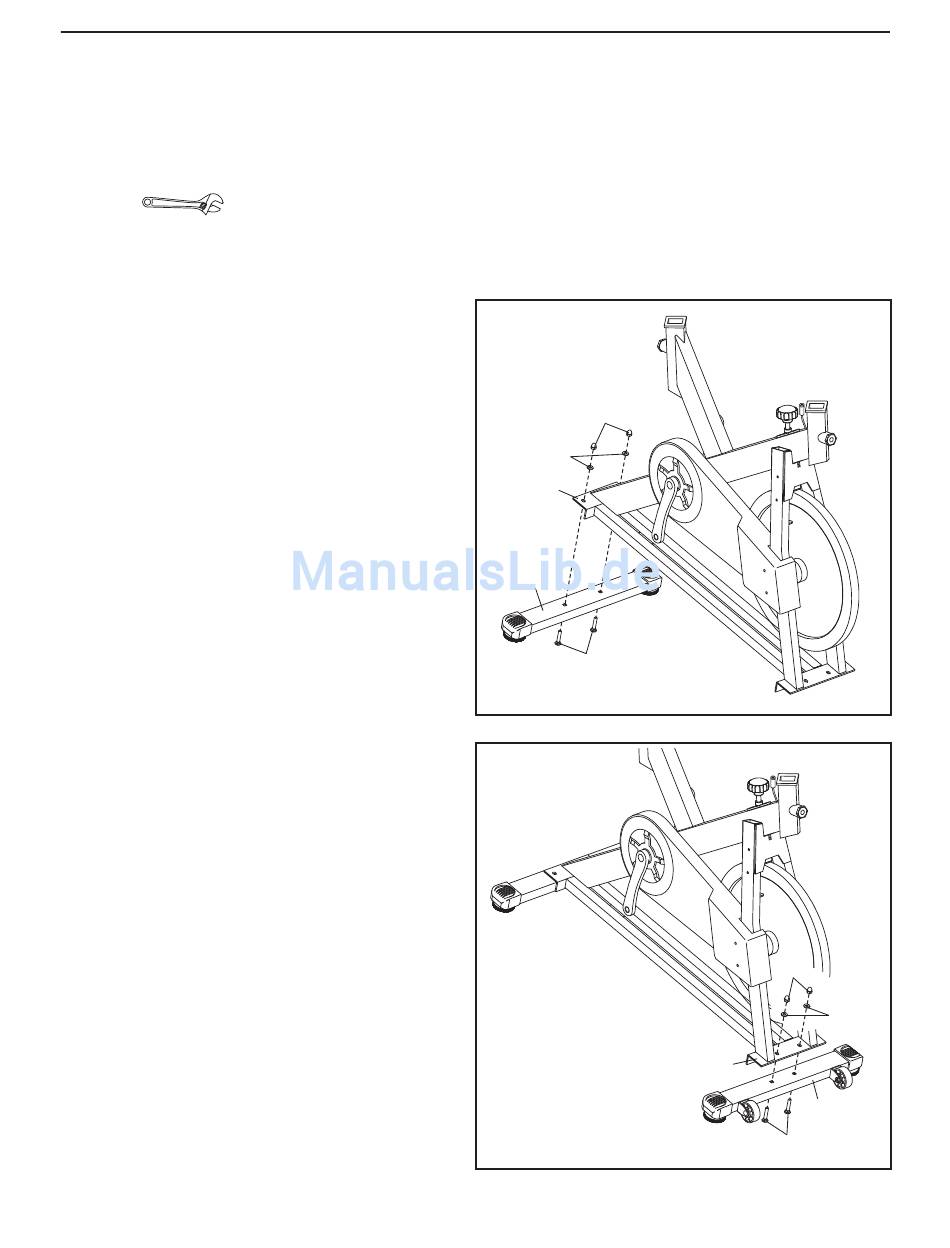

1. Befestigen Sie die hintere Stützstange (10) mit
zwei M8 x 45mm Schraubenbolzen (52), zwei
M8 Federringen (60) und zwei M8 Hutmuttern
(65) am Rahmen (2).
2. Befestigen Sie die vordere Stützstange (3) mit
zwei M8 x 45mm Schraubenbolzen (52), zwei
M8 Federringen (60) und zwei M8 Hutmuttern
(65) am Rahmen (2).
1
65
60
2
10
52
2
5
65
60
2
3
52
