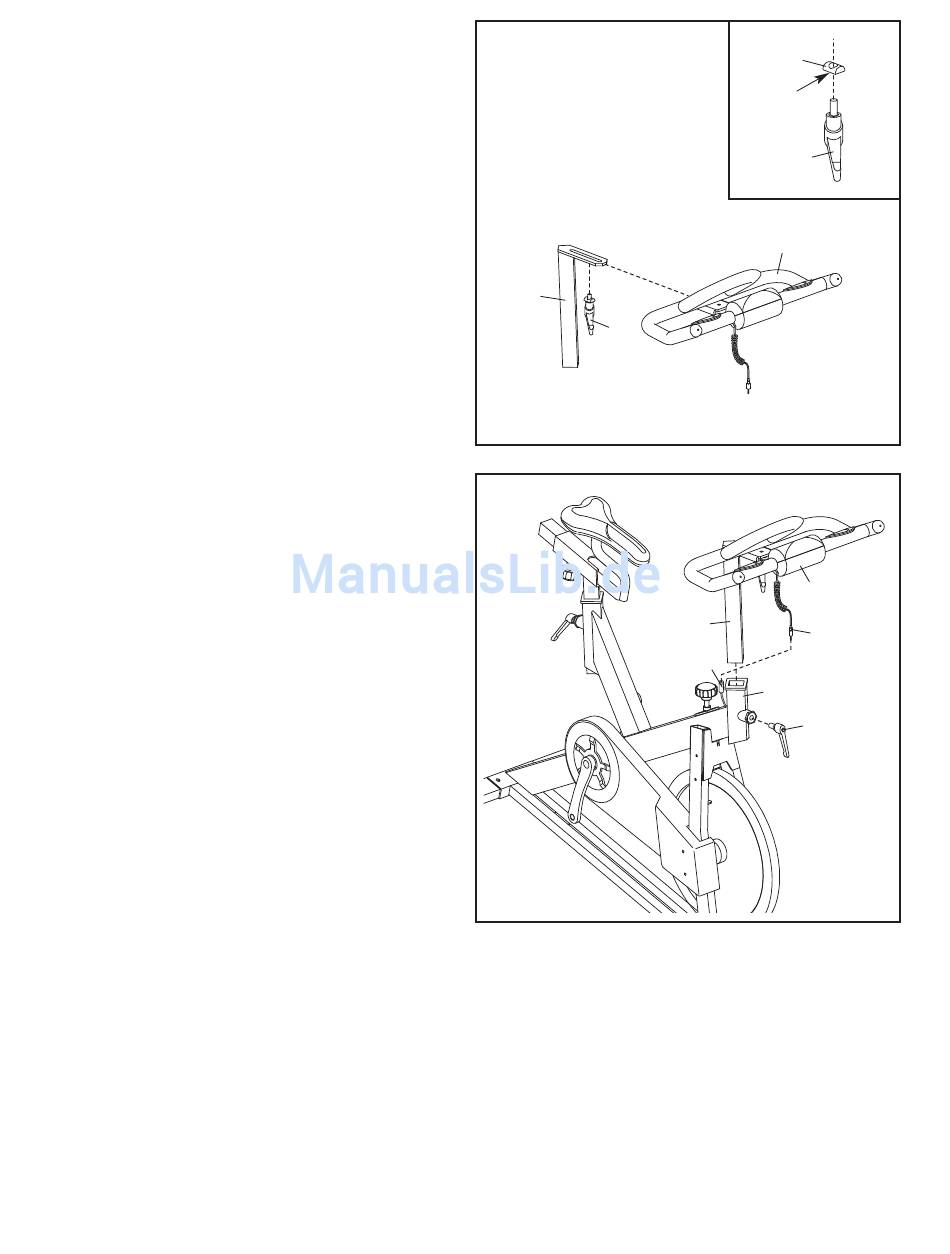

5. Siehe Detailzeichnung. Ziehen Sie die
Haltestangen-Gleitschiene (19) am
Haltestangenhebel (45) fest. Achten Sie
darauf, dass die flache Seite der Handlebar
Slide zum Haltestangenhebel hinschaut.
Richten Sie die Haltestange (6) und den
Haltestangenpfosten (4) so aus, wie
angedeutet. Schieben Sie die Haltestange auf
den Haltestangenpfosten.
Schieben Sie die Haltestange (6) auf die
gewünschte Position am Haltestangenpfosten
(4) und ziehen Sie den Haltestangenhebel (45)
dann am Haltestangenpfosten fest.
Anmerkung: Der Haltestangenhebel (45) funk-
tioniert wie ein Ratschenschlüssel. Drehen Sie
den Hebel im Uhrzeigersinn, ziehen Sie ihn
dann nach außen, drehen Sie den Hebel gegen
den Uhrzeigersinn, drücken Sie den Hebel nach
innen, drehen Sie dann den Hebel wieder im
Uhrzeigersinn. Wiederholen Sie diesen
Vorgang, bis der Hebel festgezogen ist.
6. Richten Sie den Haltestangenpfosten (4) so
aus, wie angedeutet, und schieben Sie ihn in
den Rahmen (2) hinein.
Schieben Sie den Haltestangenpfosten (4) nach
oben oder nach unten in die gewünschte
Position und ziehen Sie den Pfostenhebel (41)
am Rahmen (2) fest.
Anmerkung: Der Pfostenhebel (41) funktioniert
wie ein Ratschenschlüssel. Drehen Sie den
Hebel im Uhrzeigersinn, ziehen Sie ihn dann
nach außen, drehen Sie den Hebel gegen den
Uhrzeigersinn, drücken Sie den Hebel nach
innen, drehen Sie dann den Hebel wieder im
Uhrzeigersinn. Wiederholen Sie diesen
Vorgang, bis der Hebel festgezogen ist.
Bewegen Sie den Haltestangenpfosten (4)
ein wenig nach oben oder nach unten, um
sicherzugehen, dass der Pfostenhebel (41)
am Haltestangenpfosten festgezogen ist.
Stecken Sie den Draht des Computers (72) am
Membranenschalterkabel (73) fest.
5
4
45
6
7
19
Flache
Seite
45
6
72
4
Draht
73
2
41
