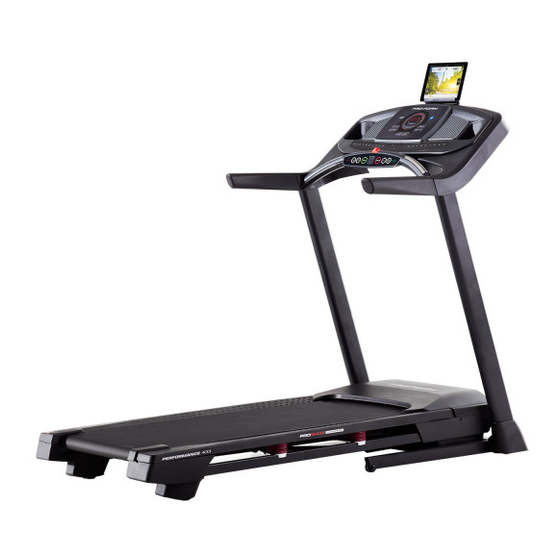

Pro-Form Performance 400iPETL79816.2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pro-Form Anleitungen
  4. Heimtrainer
  5. Performance 400iPETL79816.2
  6. Bedienungsanleitung

Pro-Form Performance 400iPETL79816.2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell-Nr. PETL79816.2
Serien-Nr.
BEDIENUNGSANLEITUNG
Schreiben Sie die Seriennummer für
späteres Nachschlagen an die Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 12:00–18:00 MEZ
Internetseite:
iconsupport.eu
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anleitungen in dieser
Bedienungsanleitung, bevor Sie
dieses Gerät benutzen. Bewah-
ren Sie diese Bedienungsanlei-
tung für späteres Nachschlagen
iconeurope.com
auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pro-Form Performance 400iPETL79816.2

Inhaltszusammenfassung für Pro-Form Performance 400iPETL79816.2

  • Seite 1 Modell-Nr. PETL79816.2 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteres Nachschlagen an die Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS PLATZIERUNG DER WARNUNGSAUFKLEBER ...........2 WICHTIGE VORSICHTSMASSNAHMEN.

  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Ver- letzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung sowie alle Warnungen, die auf dem Lauftrainer angebracht wurden, bevor Sie den Lauftrainer benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sachschä- den, die durch dieses Produkt oder durch seine Benutzung entstehen.

  • Seite 4: Verwahren Sie Diese Anleitungen

    17. Bevor Sie den Lauftrainer benutzen, lesen ZUSAMMENKLAPPEN UND TRANSPORTIE- Sie sinnerfassend darüber, wie man im REN auf Seite 25.) Sie müssen in der Lage Notfall das Laufband anhält, und probieren sein, ohne Schwierigkeiten 20 kg heben zu Sie dieses Verfahren aus (siehe DEN STROM können, um den Lauftrainer zu verschieben.

  • Seite 5: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN Vielen Dank, dass Sie sich für den neuen PROFORM sehen Sie bitte auf der Vorderseite dieser Bedienungs- ® PERFORMANCE 400I Lauftrainer entschieden haben. anleitung nach. Damit wir Ihnen besser helfen können, Der PERFORMANCE 400I Lauftrainer bietet eine halten Sie die Modellnummer und die Seriennummer beeindruckende Auswahl an Funktionen an, die dazu des Produkts bereit, bevor Sie mit uns in Kontakt...

  • Seite 6: Schaubild Zur Identifizierung Der Teile

    SCHAUBILD ZUR IDENTIFIZIERUNG DER TEILE Die Abbildungen unten helfen Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen wer- den. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt.

  • Seite 7: Montage

    MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf einer dafür freigemachten Wort „Right“ markiert. Stelle aus und entfernen Sie alle Verpackungs- materialien.
  • Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Band, das das Pfostenkabel (81) an der Vorderseite der Basis (94) festhält. Identifizieren Sie den rechten Pfosten (90). Las- sen Sie eine zweite Person den rechten Pfosten an die Basis (94) halten.
  • Seite 9 4. Halten Sie den rechten Pfosten (90) an die Basis (94). Achten Sie darauf, das Pfostenkabel (81) nicht abzuklemmen. Befestigen Sie den rechten Pfosten (90) mit zwei 3/8" x 2 3/8" Schrauben (7), einer 3/8" x 1 1/4" Schraube (63), einer 3/8" x 1 3/4" Schraube (62) und vier 3/8"...
  • Seite 10 6. Befestigen Sie eine Haltestange (84) mit einer 5/16" x 2 1/2" Schraube (28) und einer 5/16" Zahnscheibe (11) an der angezeigten Stelle am rechten Pfosten (90). Achten Sie darauf, das Pfostenkabel (81) nicht abzuklemmen. Ziehen Sie die Schraube noch nicht vollständig fest. Dann entfernen Sie die zwei gezeigten Schrau- ben (E) und werfen Sie diese weg.
  • Seite 11 8. Legen Sie die Computerbasis (64) mit der Ober- fläche nach unten auf eine weiche Unterlage, um ein Zerkratzen zu vermeiden. Identifizieren Sie die linke Ablage (36). Befes- tigen Sie die linke Ablage mit vier #8 x 3/8" Schrauben (105). Befestigen Sie als Nächstes die rechte Ablage (27) mit vier #8 x 3/8"...
  • Seite 12 10. Setzen Sie die Computereinheit (F) auf die Halte stangen (84) auf. Achten Sie darauf, keine Kabel abzuklemmen. Schieben Sie jeg- lichen Überschuss an Pfostenkabel (81) in den rechten Pfosten (90) hinein. Befestigen Sie die Computereinheit (F) an den Halterungen auf den Haltestangen (84) mit den vier 1/4"...
  • Seite 13 12. Schieben Sie die rechte und die linke Halte- stangen griff ober fläche (74, 79) über die rechte und die linke Haltestangenabdeckung (nicht abgebildet) und zur Computereinheit (F) hin. Befestigen Sie die Haltestangengriffober flächen (74, 79) mit zwei #8 x 1/2" Schrauben (1). Ziehen Sie die Schrauben nicht zu fest an.
  • Seite 14 14. Heben Sie den Rahmen (56) an, bis Sie ihn in die aufrechte Stellung gebracht haben. WICHTIG: Heben Sie den Rahmen nicht wei- ter an als zur aufrechten Stellung. Lassen Sie eine zweite Person den Rahmen halten, bis Schritt 16 vollendet ist. Entfernen Sie die zwei 5/16"...
  • Seite 15 16. Entfernen Sie die 5/16" Mutter (34) und den 5/16" x 2 1/4" Bolzen (106) von der Halterung an der Verriegelungsquerstange (114). 34 M Richten Sie das obere Ende der Lagerungs- sperre (52) mit der Halterung, die sich an der Verriegelungsquerstange (114) befindet, gleich aus und schieben Sie den 5/16"...
  • Seite 16 18. Befestigen Sie den Tablet-Ständer (25) mit vier #8 x 5/8" Maschinenschrauben (8) an der Computereinheit (F). Drehen Sie alle vier Maschinenschrauben lose ein und ziehen diese danach fest. Ziehen Sie die Maschinen- schrauben nicht zu fest an. 19. Achten Sie darauf, dass alle Teile richtig festgezogen sind, bevor Sie den Lauftrainer benutzen. Falls sich Plastikfolien auf den Aufklebern des Lauftrainers befinden, entfernen Sie diese.

  • Seite 17: Den Lauftrainer Benutzen

    DEN LAUFTRAINER BENUTZEN DAS NETZKABEL ANSCHLIESSEN Folgen Sie den unten angeführten Schritten um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder versagen, dann bestimmt die 1. Stecken Sie das gezeigte Ende des Netzkabels in Erdung den Weg des geringsten Widerstands für den die Buchse am Lauftrainer ein.
  • Seite 18 COMPUTERDIAGRAMM FUNKTIONEN DES TRAININGSCOMPUTERS Um den Strom einzuschalten, siehe Seite 19. Um den manuellen Modus zu benutzen, siehe Seite 19. Um ein integriertes Workout zu benutzen, Der Trainingscomputer dieses Lauftrainers bietet eine siehe Seite 21. Um ein Intervalltrainingsworkout Auswahl von Funktionen an, die dazu bestimmt sind, Ihre Workouts angenehmer und wirkungsvoller zu zu benutzen, siehe Seite 22.
  • Seite 19 DEN STROM EINSCHALTEN DEN MANUELLEN MODUS BENUTZEN WICHTIG: Sollte der Lauftrainer kalten Tempera- 1. Den Schlüssel in den Trainingscomputer turen ausgesetzt worden sein, dann lassen Sie stecken. ihn erst auf Raumtemperatur erwärmen, bevor Sie den Strom einschalten. Andernfalls können Sie die Siehe DEN STROM EINSCHALTEN links.
  • Seite 20 5. Auf Wunsch die Neigung des Lauftrainers 7. Auf Wunsch die Herzfrequenz messen. verändern. Sie können mithilfe des Handgriff-Pulsmessers Um die Neigung des Lauftrainers zu verändern, oder eines kompatiblen Pulsmessers Ihre Herz- frequenz messen. Informationen zum Kauf eines drücken Sie die Erhöhungstaste und Verrin- gerungstaste Incline (Neigung) oder eine der zusätzlich erhältlichen Brustgurt-Pulsmessers Neigungs tasten Quick.
  • Seite 21 8. Den Schlüssel nach dem Training vom Jedes Workout ist in Abschnitte eingeteilt. Je Trainings computer abziehen. eine Geschwindigkeits- und eine Neigungsein- stellung sind für jeden Abschnitt vorprogrammiert. Steigen Sie auf die Fußleisten, drücken Sie die Anmerkung: Es kann vorkommen, dass dieselbe Taste Stop mehrmals und stellen Sie die Neigung Geschwindigkeits- oder Neigungseinstellung für des Lauftrainers auf Null ein.
  • Seite 22 EIN INTERVALLTRAININGSWORKOUT 7. Auf Wunsch die Herzfrequenz messen. VERWENDEN Siehe Schritt 7 auf Seite 20. Während eines Intervalltrainingsworkouts werden 8. Den Schlüssel nach dem Training vom Sie mehrmals zwischen einem weniger intensi- ven „Erholungs intervall“ und einem anstrengenden Trainings computer abziehen. „Arbeitsintervall“...
  • Seite 23 4. Ihre Workout-Informationen aufzeichnen und ZWISCHEN DEM PULSMESSER UND DEM speichern. TRAININGSCOMPUTER EINE VERBINDUNG HERSTELLEN Folgen Sie den Anleitungen in der iFit Bluetooth Tablet App, um Ihre Workout-Informationen aufzu- Der Trainingscomputer ist mit allen BLUETOOTH zeichnen und zu verfolgen. Smart Pulsmessern kompatibel. 5.
  • Seite 24 DER INFORMATIONSMODUS DEN TABLET-STÄNDER BENUTZEN Der Trainingscomputer ist mit einem Informations- Sie können während Ihres Trainings auf Ihrem Tablet modus ausgestattet, der die Gebrauchsinformationen verschiedene Medien abrufen. Stellen Sie Ihr Tablet des Lauftrainers aufzeichnet und Ihnen erlaubt, eine auf den Tablet-Ständer, wodurch das Tablet an einem Maßeinheit für den Trainingscomputer zu wählen.

  • Seite 25: Das Gerät Zusammenklappen Und Transportieren

    DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DEN LAUFTRAINER ZUSAMMENKLAPPEN DEN LAUFTRAINER TRANSPORTIEREN Um ein Beschädigen des Lauftrainers zu vermei- Bevor Sie den Lauftrainer transportieren, klappen Sie ihn den, stellen Sie die Neigung auf Null bevor Sie den zusammen, wie links beschrieben. VORSICHT: Sorgen Lauftrainer zusammenklappen.

  • Seite 26: Wartung Und Fehlersuche

    WARTUNG UND FEHLERSUCHE WARTUNG SYMPTOM: Das Gerät schaltet sich während des Betriebs ab Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile a. Überprüfen Sie den Netzschalter (siehe Abbildung sehr wichtig. Überprüfen Sie bei jeder Verwendung c links).
  • Seite 27 SYMPTOM: Die Computeranzeigen funktionieren SYMPTOM: Das Laufband wird beim Laufen nicht richtig langsamer a. Ziehen Sie den Schlüssel vom Trainingscomputer a. Falls ein Verlängerungskabel benötigt wird, sollte ab und ZIEHEN SIE DAS NETZKABEL HERAUS. nur ein dreiadriges Kabel von 1 mm Durchmesser Entfernen Sie die fünf #8 x 3/4"...
  • Seite 28 SYMPTOM: Das Laufband liegt nicht zentriert zwi- SYMPTOM: Das Laufband rutscht beim Gehen schen den Fußleisten auf a. Zuerst ziehen Sie den Schlüssel ab und ZIEHEN a. WICHTIG: Falls das Laufband an den Fußleisten SIE DAS NETZKABEL HERAUS. Drehen Sie reibt, könnte das Laufband beschädigt werden.

  • Seite 29: Trainingsrichtlinien

    TRAININGSRICHTLINIEN Fettverbrennung – Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie mit relativ niedriger Intensität über einen Bevor Sie mit anhaltenden Zeitraum trainieren. Während der ersten diesem oder irgendeinem anderen Trainings- paar Minuten des Trainings verbraucht Ihr Körper leicht programm beginnen, konsultieren Sie Ihren angreifbare Kohlenhydratkalorien zur Energiegewin- Arzt.

  • Seite 30: Teileliste

    TEILELISTE Modell-Nr. PETL79816.2 R1017A Anz. Beschreibung Anz. Beschreibung #8 x 1/2" Schraube 9/32" Plastikbuchse 1/4" x 1/2" Schraube Lagerungssperre Basisgummifuß 1/4" x 1 1/4" Schraube #8 x 3/4" Schraube Antriebsmotor #10 Zahnscheibe Motorriemen 5/16" x 3/4" Schraube Rahmen 3/8" x 2 3/8" Schraube Linker, hinterer Fuß...
  • Seite 31 Anz. Beschreibung Anz. Beschreibung Rechte, innere Basisabdeckung Magnet 3/8" Plastikbuchse Motorbuchse Rollenabstandhalter Filter Buchse #8 Mutter #8 x 1/2" Filterschraube #8 x 3/8" Schraube Verriegelungsquerstange 5/16" x 2 1/4" Bolzen Reedschalter Motor-Isolator Klemme – Bedienungsanleitung Anmerkung: Technische Änderungen ohne Ankündigung vorbehalten. Auf der Rückseite dieser Bedienungsan- leitung finden Sie Informationen zur Bestellung von Ersatzteilen.

  • Seite 32: Explosionszeichnung

    EXPLOSIONSZEICHNUNG A Modell-Nr. PETL79816.2 R1017A...
  • Seite 33 EXPLOSIONSZEICHNUNG B Modell-Nr. PETL79816.2 R1017A...
  • Seite 34 EXPLOSIONSZEICHNUNG C Modell-Nr. PETL79816.2 R1017A...
  • Seite 35 EXPLOSIONSZEICHNUNG D Modell-Nr. PETL79816.2 R1017A...

  • Seite 36: Bestellung Von Ersatzteilen

    BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilflich sein können, sollten Sie darauf vorbereitet sein, uns folgende Informationen geben zu können, wenn Sie uns kontaktieren: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
