Installation des HardBoot-Systems
Optional: Installation eines Slavegeräts HardBoot CCX
Ein optionales Slavegerät HardBoot CCX erweitert ein bestehendes HardBoot-System.
Das erste Slavegerät wird an das Mastergerät HardBoot plus angeschlossen, die wei-
teren an das jeweils letzte Slavegerät HardBoot CCX.
1. Platzieren Sie das Slavegerät HardBoot CCX über (oder unter) dem zuletzt instal-
lierten Gerät des HardBoot-Systems.
2. Stecken Sie das mitgelieferte x link-Verbindungskabel in die linke x Bus-Buchse.
3. Das andere Ende des Kabels wird mit dem bestehenden HardBoot-System ver-
bunden.
a. Handelt es sich bei dem zu installierenden HardBoot CCX um das erste Slave-
gerät, stecken Sie das andere Ende des Kabels in die Buchse x Bus des Master-
geräts HardBoot plus ein.

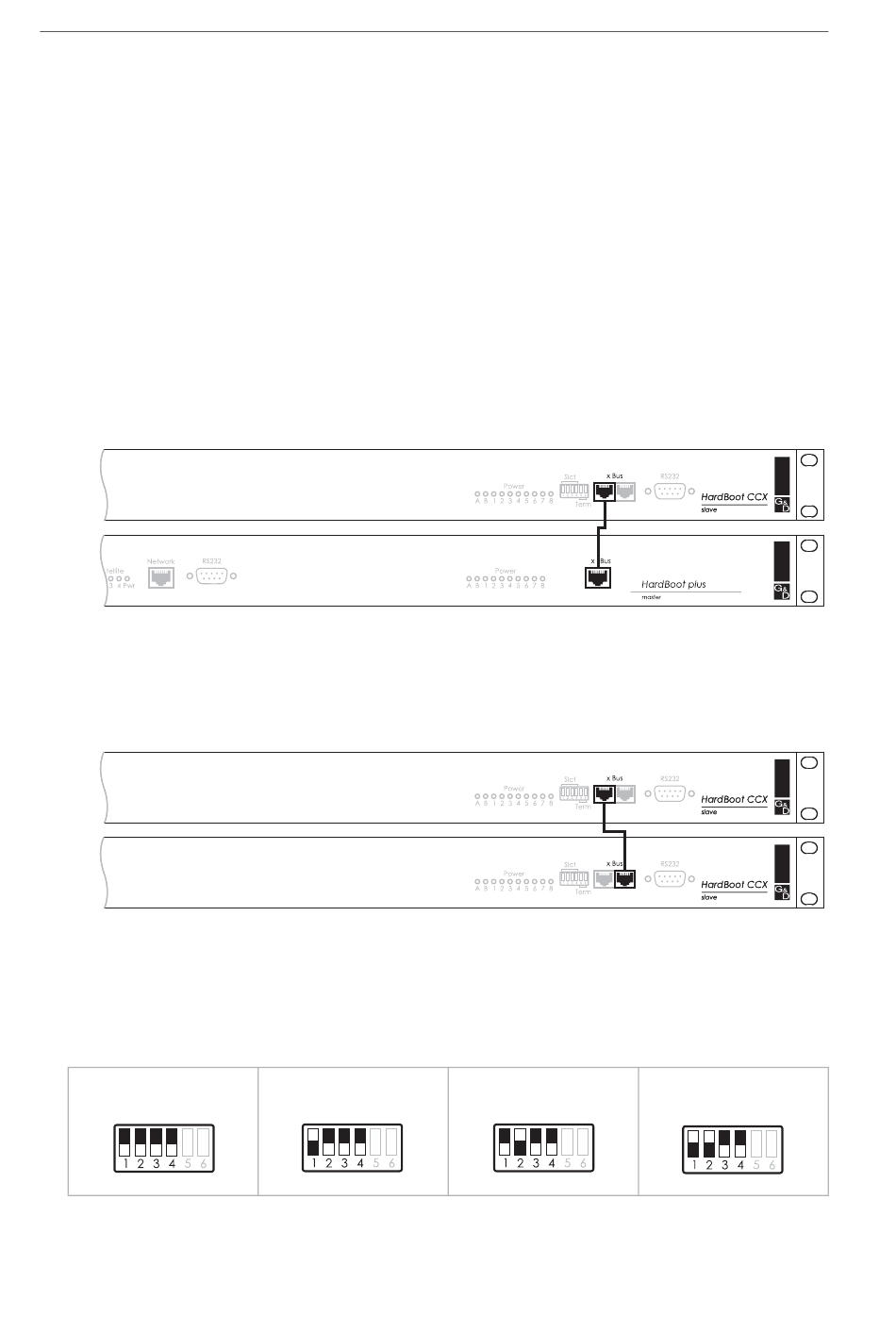

Abbildung 3: Anschluss eines Slavegeräts (oben) an das vorhandene Mastergerät
b. Sind bereits ein oder mehrere Slavegeräte im HardBoot-System vorhanden,
schließen Sie das andere Ende des x link-Verbindungskabels an die rechte
x Bus-Buchse des letzten Slavegerätes an.
Abbildung 4: Anschluss eines Slavegeräts (oben) an das vorhandene Slavegerät
4. Die Adresse des neuen Slavegeräts innerhalb des HardBoot-Systems wird über die
DIP-Schalter 1 bis 4 an der Frontseite des Geräts eingestellt. Ändern Sie gegebe-
nenfalls die Position der DIP-Schalter, um die Adresse des Geräts einzustellen:
Slavegerät 1
5 · G&D HardBoot plus
Slavegerät 2
Slavegerät 3
Slavegerät 4
