3 | Produktbeschreibung
20/116
Kommunikationsanschlüsse BasicDist

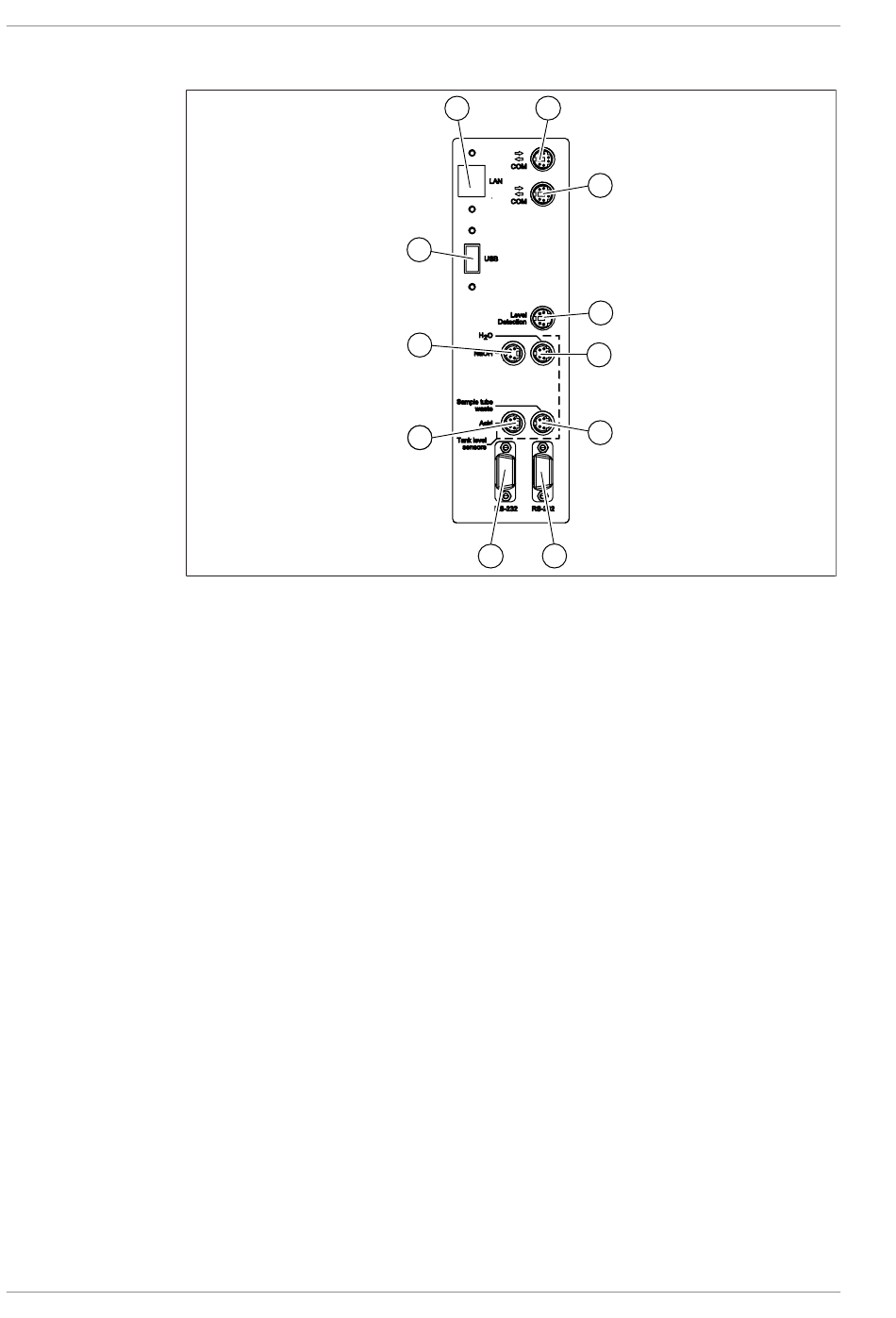

Abb. 8: Kommunikationsanschluss
1 LAN-Anschluss
(gekennzeichnet mit LAN)
3 Standardmässiger BÜCHI-
Kommunikationsanschluss (COM)
(gekennzeichnet mit COM)
5 Anschluss Füllst. Sensor H₂O
(gekennzeichnet mit H₂O)
7 Kommunikationsanschluss
(gekennzeichnet mit RS-232)
9 Anschluss Füllst. Sensor Säure
(gekennzeichnet mit Acid)
11 USB-Anschluss
(gekennzeichnet mit USB)
1 2
11
10
9
8 7
2 Standardmässiger BÜCHI-
Kommunikationsanschluss (COM)
(gekennzeichnet mit COM)
4 Anschluss OnLevel-Sensor
(gekennzeichnet mit Level Detection)
6 Anschluss Füllst. Sensor Abfall
(gekennzeichnet mit Sample Tube
Waste)
8 Kommunikationsanschluss
(gekennzeichnet mit RS-232)
10 Anschluss Füllst. Sensor NaOH
(gekennzeichnet mit NaOH)
Büchi Labortechnik AG
3
4
5
6
Bedienungsanleitung K-365 Dist Line
