Bedienungsanleitung

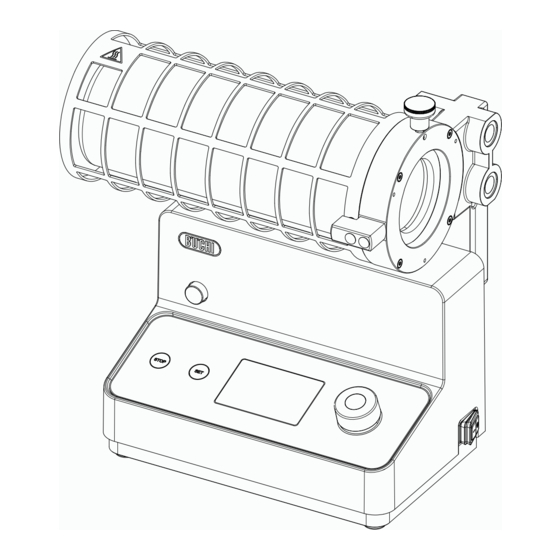

Glasofen G-300
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buchi G-300

Inhaltszusammenfassung für Buchi G-300

  • Seite 1 Bedienungsanleitung Glasofen G-300...
  • Seite 2 Impressum Produktidentifikation: Bedienungsanleitung (Original) Glasofen G-300 11594667 Publikationsdatum: 01.2025 Version A BÜCHI Labortechnik AG Meierseggstrasse 40 Postfach CH-9230 Flawil 1 E-Mail: quality@buchi.com BÜCHI behält sich das Recht vor, diese Anleitung auf Grund künftiger Erfahrungen nach Bedarf zu ändern. Dies gilt insbesondere für Aufbau, Abbildungen und technische Details.

  • Seite 3: Inhaltsverzeichnis

    Frontansicht .........................  13 3.2.2 Rückansicht .........................  14 3.2.3 Anschlüsse...........................  14 Lieferumfang ............................ 15 Typenschild ............................ 15 Technische Daten .......................... 15 3.5.1 Glasofen G-300........................ 15 3.5.2 Umgebungsbedingungen.....................  16 3.5.3 Materialien ...........................  16 3.5.4 Aufstellungsort ........................ 17 Transport und Lagerung .........................  18 Transport............................ 18 Lagerung ............................ 18...
  • Seite 4 Prüfen und Reinigen des Dampfdurchführungsrohrs.................  50 Hilfe bei Störungen ..........................  51 Fehlersuche und -behebung ...................... 51 9.1.1 Fehlercodes .........................  52 9.1.2 Kundendienst ........................ 53 Ausserbetriebnahme und Entsorgung...................  54 10.1 Stilllegung............................ 54 10.2 Entsorgung............................ 54 10.3 Rücksendung des Geräts........................ 54 Bedienungsanleitung Glasofen G-300...
  • Seite 5 BÜCHI Labortechnik AG Inhaltsverzeichnis Anhang .............................. 55 11.1 Ersatzteile und Zubehör ........................ 55 11.1.1 Zubehör.......................... 55 11.1.2 Verschleissteile ........................ 57 11.1.3 Ersatzteile .......................... 58 11.1.4 Verbrauchsartikel .........................  62 Bedienungsanleitung Glasofen G-300...

  • Seite 6: Zu Diesem Dokument

    In diesem Dokument verwendete Produktnamen und eingetragene oder nicht eingetragene Marken werden lediglich zu Informationszwecken verwendet und verbleiben in jedem Fall Eigentum der jeweiligen Besitzer. 1.3 Verbundene Geräte Neben dieser Bedienungsanleitung bitte die Anweisungen und Spezifikationen in der Dokumentation für die verbundenen Geräte befolgen. 6/64 Bedienungsanleitung Glasofen G-300...

  • Seite 7: Sicherheit

    Sie wurden in der Anwendung des Instruments unterwiesen. — Sie kennen den Inhalt dieser Bedienungsanleitung und die geltenden Sicherheitsvorschriften und wenden diese an. — Sie sind aufgrund ihrer Ausbildung oder Berufserfahrung in der Lage, die mit der Verwendung des Instruments verbundenen Risiken zu beurteilen. Bedienungsanleitung Glasofen G-300 7/64...

  • Seite 8: Persönliche Schutzausrüstung

    Arbeiten einhalten. — Sicherheitsrelevante Vorfälle, die bei der Verwendung des Instruments auftreten, sollten dem Hersteller gemeldet werden (quality@buchi.com). Servicetechniker von BÜCHI Von BÜCHI autorisierte Servicetechniker haben spezielle Schulungen absolviert und sind von der BÜCHI Labortechnik AG dazu autorisiert, spezielle Wartungs- und Reparaturmassnahmen durchzuführen.

  • Seite 9: Restrisiken

    Bei beschädigten Geräten können scharfe Kanten, Glassplitter, bewegliche Teile oder frei liegende elektrische Leiter Verletzungen verursachen. Geräte regelmässig auf sichtbare Beschädigungen untersuchen. Im Störungsfall das Gerät sofort ausschalten, das Stromkabel abziehen und den Bediener verständigen. Beschädigte Geräte nicht mehr verwenden. Bedienungsanleitung Glasofen G-300 9/64...

  • Seite 10: Heisse Oberflächen

    Nur Originalzubehör, Ersatzteile und Verbrauchsmaterialien von BÜCHI verwenden. Technische Änderungen nur mit vorheriger schriftlicher Genehmigung von BÜCHI durchführen. Änderungen nur von BÜCHI-Servicetechnikern durchführen lassen. BÜCHI übernimmt keine Haftung für Schäden, Störungen und Fehlfunktionen, die durch nicht genehmigte Änderungen entstehen. 10/64 Bedienungsanleitung Glasofen G-300...

  • Seite 11: Produktbeschreibung

    Konfiguration «Trocknung» kann zur Trocknung sowie mit entsprechendem Zubehör zur Sublimation und zur Gefriertrocknung verwendet werden. Die Konfiguration «Kugelrohr» wird mit Glaszubehör geliefert, um eine Destillation unter Rotation durchzuführen. Trocknung Kugelrohr Trocknung Trocknung unter Rotation Gefriertrocknung Destillation Sublimation Bedienungsanleitung Glasofen G-300 11/64...
  • Seite 12 Phase zu durchlaufen. Dies ist möglich, wenn sich eine Substanz bei einer Temperatur und einem Druck unterhalb seines Tripelpunkts befindet. Für eine Sublimation mit dem G-300 bestellen Sie das Sublimationszubehör (siehe Kapitel 11.1.1 «Zubehör», Seite 55) zusätzlich zur Konfiguration «Trocknung» und verwenden Sie dessen Absperrhahn wieder.

  • Seite 13: Aufbau

    BÜCHI Labortechnik AG Produktbeschreibung | 3 3.2 Aufbau 3.2.1 Frontansicht Schutzgitter Schutzglas Taste für die Winkeleinstellung Benutzeroberfläche Hauptschalter Grundgerät Handgriff zur Winkeleinstellung Beheizbares Glas Flansch 10 Rändelschraube Bedienungsanleitung Glasofen G-300 13/64...

  • Seite 14: Rückansicht

    3 | Produktbeschreibung BÜCHI Labortechnik AG 3.2.2 Rückansicht Stütze Hauptsicherung 3.2.3 Anschlüsse Netzstecker Fahren / Einstellen Vakuumpumpe Kommunikation 14/64 Bedienungsanleitung Glasofen G-300...

  • Seite 15: Lieferumfang

    Recycling» 13 QR-Code mit 14 Symbol für Eurasische Konformität Artikelnummer, Seriennummer (optional) 15 Symbol für CSA-Zertifizierung (optional) 3.5 Technische Daten 3.5.1 Glasofen G-300 Spezifikation Glasofen G-300 Glasofen G-300 Trocknung Kugelrohr Abmessungen (B × T × H) 400 mm × 180 mm × 750 mm × 190 mm × 295 mm 805 mm...

  • Seite 16: Umgebungsbedingungen

    3 | Produktbeschreibung BÜCHI Labortechnik AG Spezifikation Glasofen G-300 Glasofen G-300 Trocknung Kugelrohr Frequenz 50 / 60 Hz 50 / 60 Hz Leistungsaufnahme 550 W 550 W Sicherung 3.15 AT 3.15 AT Überspannungskategorie IP-Code IP21 IP21 Verschmutzungsgrad Mindestabstand an allen 300 mm 300 mm Seiten Bildschirmtyp 3-Zoll-Bildschirm, dunkles 3-Zoll-Bildschirm, dunkles Segment Segment Temperaturbereich bis zu 300 °C...

  • Seite 17: Aufstellungsort

    Der Aufstellort ist keinen thermischen Belastungen wie bspw. direkter Sonneneinstrahlung ausgesetzt. — Der Aufstellort ist geräumig genug für die sichere Verlegung von Kabeln / Schläuchen. — Der Installationsort erfüllt die Anforderungen für die angeschlossenen Geräte. Siehe zugehörige Dokumentation. Bedienungsanleitung Glasofen G-300 17/64...

  • Seite 18: Transport Und Lagerung

    Beschädigungen überprüfen und falls erforderlich ersetzen. 4.3 Anheben des Geräts ACHTUNG Wenn das Gerät gezogen wird, kann das die Gerätefüsse beschädigen. Das Gerät beim Platzieren oder Umplatzieren anheben. Das Gerät an den dafür vorgesehenen Stellen anheben. 18/64 Bedienungsanleitung Glasofen G-300...

  • Seite 19: Inbetriebnahme

    Sicherungen und elektrischen Schutzvorrichtungen ausgestattet. Der Installationsort entspricht den Spezifikationen der technischen Daten. Siehe Kapitel 3.5 «Technische Daten», Seite 15. Das Stromversorgungskabel an den entsprechenden Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 «Aufbau», Seite 13. Den Netzstecker an eine dedizierte Netzsteckdose anschliessen. Bedienungsanleitung Glasofen G-300 19/64...

  • Seite 20: Kontrolleinheit

    6 | Kontrolleinheit BÜCHI Labortechnik AG 6 Kontrolleinheit 6.1 Konfiguration STOP Taste Taste Bildschirm Navigationssteuerung 6.2 Bildschirmlayout Statusbar Temperatursteuerung Timer Temperaturanzeige Rotationssteuerung Fehlercode (nur bei angeschlossener Antriebssteuerung) 20/64 Bedienungsanleitung Glasofen G-300...

  • Seite 21: Bildschirmsymbole

    Auftreten von Fehlern Umdrehungen pro Minute Grad Celsius Grad Fahrenheit 6.4 Hauptfunktionen 6.4.1 Starten / Stoppen der Heizung Die Navigationssteuerung drücken. ð Aktiviert die Heizung. ð Stoppt die Heizung. 6.4.2 Regulieren der Rotationsgeschwindigkeit Die Navigationssteuerung drehen. ð Ändert den Wert. Bedienungsanleitung Glasofen G-300 21/64...

  • Seite 22: Stoppen Des Geräts

    6.5.1 Betriebseinstellungen Navigationspfad ➔ ➔ ➔ Heiztemperatur Timer Die Taste SET drücken. ð Das Einstellungssymbol erscheint. ð Blinkender Wert ist aktiv. Die Navigationssteuerung drehen. ð Ändert den Wert. Zum Navigieren durch die Einstellungen die Taste SET berühren. 22/64 Bedienungsanleitung Glasofen G-300...

  • Seite 23: Erweiterte Einstellungen

    Einstellen eines Offsets für die Kalibration der Adjust Heiztemperatur Heiztemperatur. Die Taste SET und die Navigationssteuerung berühren. ð Das Einstellungssymbol erscheint. ð Blinkendes Symbol oder Wert ist aktiv. Die Navigationssteuerung drehen. ð Ändert das Symbol oder den Wert. Bedienungsanleitung Glasofen G-300 23/64...
  • Seite 24 6 | Kontrolleinheit BÜCHI Labortechnik AG Zum Navigieren durch die Einstellungen die Taste SET berühren. Die Navigationssteuerung drücken. ð Beendet die Einstellungen. 24/64 Bedienungsanleitung Glasofen G-300...

  • Seite 25: Bedienung

    Die Probe direkt in das Trocknungsrohr geben. Indirekte Trocknung Für hygroskopische Proben. Einen zweiten Behälter verwenden, der sofort nach der Trocknung verschlossen werden kann. Voraussetzung: Das Heizglas befindet sich in vertikaler Position. Die Probe in einen zweiten Behälter füllen. Bedienungsanleitung Glasofen G-300 25/64...

  • Seite 26: Einstellen Des Winkels

    7.2.2 Einstellen des Winkels Zur Winkeleinstellung den Handgriff festhalten. Die Taste zur Winkeleinstellung drücken und gedrückt halten. Das Heizglas in den gewünschten Winkel neigen. Zum Feststellen die Taste loslassen. 7.2.3 Positionieren des Trocknungsrohrs Den Aluminiumring positionieren. 26/64 Bedienungsanleitung Glasofen G-300...

  • Seite 27: Vorbereiten Der Trocknung

    Das Trocknungsrohr in das Heizglas einsetzen. Das Trocknungsrohr mit der Rändelschraube sichern. 7.2.4 Vorbereiten der Trocknung Voraussetzung: Die Probe wird in das Trocknungsrohr eingesetzt. Das Trocknungsrohr wird installiert. Bei Bedarf die Abschlusshaube mit einem Trockenmittel füllen, um wasserhaltige Proben effizienter zu trocknen. Bedienungsanleitung Glasofen G-300 27/64...

  • Seite 28: Vorbereiten Der Gefriertrocknung

    7.2.5 Vorbereiten der Gefriertrocknung Das Gerät kann auch als Gefriertrockner verwendet werden. Dazu wird das Gefriertrocknungszubehör, ein Kühler und eine Vakuumpumpe benötigt. Den Kühler auf einem Laborständer positionieren. T-Stück zwischen Kühler und Auffangkolben einsetzen. Mit einer Schliffklammer sichern. 28/64 Bedienungsanleitung Glasofen G-300...
  • Seite 29 Das Gefriertrocknungsrohr mit der Probe einfrieren. ACHTUNG! Die gefrorene Probe sollte eine Schichtdicke von < 1 cm haben, da die Trocknungszeit proportional zur Schichtdicke zunimmt. Um eine dünne, gleichmässige Schicht zu gewährleisten, das Gefriertrocknungsrohr zum Einfrieren in einem Kühlbad drehen. Bedienungsanleitung Glasofen G-300 29/64...
  • Seite 30 Flanschmutter um den Flansch der Abschlusshaube liegt. Die Kühlung starten. Je nach verwendetem Gerät zusätzliche Handbücher beachten. ð Der Kühler muss auf Betriebstemperatur abgekühlt sein. Das Vakuum starten. Je nach verwendetem Gerät zusätzliche Handbücher beachten. Vakuumdruck einstellen. ð Das Vakuum ist erreicht. 30/64 Bedienungsanleitung Glasofen G-300...

  • Seite 31: Vorbereiten Der Sublimation

    Wenn eine Aufheizung erforderlich ist, die Navigationssteuerung drücken. Den Prozess stoppen. Siehe Kapitel «Stoppen des Prozesses», Seite 34. Die Zubehörteile entfernen. Siehe Kapitel 7.2.9 «Entfernen des Trocknungszubehörs», Seite 35. 7.2.6 Vorbereiten der Sublimation Absperrhahn, Flanschmutter und Spannfeder vom Trocknungsgerät zum Sublimationsfinger bewegen. Den Kühlmitteleinlass anbringen. Bedienungsanleitung Glasofen G-300 31/64...
  • Seite 32 Das Trocknungsrohr einlegen. Siehe Kapitel 7.2.3 «Positionieren des Trocknungsrohrs», Seite 26. Sublimationsfinger in das Heizglas einführen. Die Flanschverschraubung feststellen. Sicherstellen, dass die Spannfeder in der Flanschmutter um den Flansch der Abschlusshaube liegt. Vakuumverfahren durchführen. Siehe Kapitel 7.2.8 «Durchführung mit Vakuum», Seite 34. 32/64 Bedienungsanleitung Glasofen G-300...

  • Seite 33: Durchführung Ohne Vakuum

    Das Gerät beginnt mit dem Aufheizen. ð Der Temperaturanzeige ist die Isttemperatur zu entnehmen, welche sich dem Sollwert annähert. Stoppen des Prozesses Die Taste STOP drücken. ð Das Gerät stoppt. Den Absperrhahn schliessen. Die Zubehörteile entfernen. Siehe Kapitel 7.2.9 «Entfernen des Trocknungszubehörs», Seite 35. Bedienungsanleitung Glasofen G-300 33/64...

  • Seite 34: Durchführung Mit Vakuum

    Das Vakuum ist erreicht. Die Navigationssteuerung drücken. ð Das Gerät beginnt mit dem Aufheizen. ð Der Temperaturanzeige ist die Isttemperatur zu entnehmen, welche sich dem Sollwert annähert. Stoppen des Prozesses Die Taste STOP drücken. ð Das Gerät stoppt. 34/64 Bedienungsanleitung Glasofen G-300...

  • Seite 35: Entfernen Des Trocknungszubehörs

    Die Zubehörteile entfernen. Siehe Kapitel 7.2.9 «Entfernen des Trocknungszubehörs», Seite 35. 7.2.9 Entfernen des Trocknungszubehörs WARNUNG Gefahr von Hautverbrennungen durch heisses Glaszubehör. Das Glaszubehör abkühlen lassen. Geeignete Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist nicht in Betrieb. Das Glaszubehör entfernen. Die Rändelschraube entfernen. Bedienungsanleitung Glasofen G-300 35/64...

  • Seite 36: Betrieb Mit Kugelrohr-Zubehör

    7 | Bedienung BÜCHI Labortechnik AG Das Trocknungsrohr entfernen. Die Probe entnehmen. 7.3 Betrieb mit Kugelrohr-Zubehör 7.3.1 Einbau der Antriebseinheit Die Rändelschraube entfernen. Die Irisblende positionieren. Die Irisblende mit der Rändelschraube befestigen. 36/64 Bedienungsanleitung Glasofen G-300...
  • Seite 37 Die Antriebseinheit in die Halterung einsetzen. Die Stopper an der Antriebseinheit anbringen. Den Absperrhahn an der Antriebseinheit befestigen. Sicherstellen, dass die Spannfeder in der Feststellmutter um den Flansch des Glaszubehörs liegt. Den Verriegelungsknopf drücken. Überwurfmutter abschrauben. Klemmkonus entfernen. Bedienungsanleitung Glasofen G-300 37/64...
  • Seite 38 BÜCHI Labortechnik AG Das Dampfdurchführungsrohr entsprechend den verwendeten Glaskomponenten entnehmen. Überwurfmutter einsetzen. Klemmkonus einsetzen. Dampfdurchführungsrohr mit Überwurfmutter und Klemmkonus in die Antriebseinheit einsetzen. Den Verriegelungsknopf drücken. Überwurfmutter festziehen. Das Kabel der Antriebseinheit mit dem Anschluss DRIVE ADJUST Drive/Adjust verbinden. 38/64 Bedienungsanleitung Glasofen G-300...

  • Seite 39: Vorbereitung Der Destillation

    Temperatur des Glasofens über 50 °C liegt. ACHTUNG Gefahr von Schäden an der Polyethylen-Kondensationsschale. Niemals Kühlgemische verwenden, die chlorierte Lösungsmittel enthalten. Den Kontakt zwischen Kondensationsschale und Metallflansch vermeiden. Voraussetzung: Die Antriebseinheit ist eingebaut. Das Glaszubehör mit der Probe befüllen. Das Glaszubehör anbringen. Bedienungsanleitung Glasofen G-300 39/64...
  • Seite 40 Glaszubehör einsetzen. Die Kondensationsschale am Gerät anbringen. Die Kondensationsschale so positionieren, dass sie den entsprechenden Kolben aufnehmen kann (längs oder quer). Die Kondensationsschale mit einem Kühlmittel befüllen. ACHTUNG! Empfohlene Kühlmittel sind Leitungswasser, Eiswasser, Eis-Kochsalz- Gemische, Trockeneis oder Trockeneis- Alkohol-Gemische. 40/64 Bedienungsanleitung Glasofen G-300...

  • Seite 41: Vorbereitung Der Trocknung Unter Rotation

    Siehe Kapitel 7.3.4 «Durchführung ohne Vakuum», Seite 42. Siehe Kapitel 7.3.5 «Durchführung mit Vakuum», Seite 43. 7.3.3 Vorbereitung der Trocknung unter Rotation Voraussetzung: Die Antriebseinheit ist eingebaut. Das Glaszubehör mit der Probe befüllen. Das Glaszubehör am Dampfdurchführungsrohr befestigen. Das Glaszubehör mit einer Schliffklammer befestigen. Bedienungsanleitung Glasofen G-300 41/64...

  • Seite 42: Durchführung Ohne Vakuum

    Die Navigationssteuerung drücken. ð Das Gerät beginnt mit dem Aufheizen. ð Der Temperaturanzeige ist die Isttemperatur zu entnehmen, welche sich dem Sollwert annähert. Die Navigationssteuerung drehen, um die langsame Rotation zu beginnen. ð Das Glaszubehör beginnt, sich zu drehen. 42/64 Bedienungsanleitung Glasofen G-300...

  • Seite 43: Durchführung Mit Vakuum

    Destillationsrate. Stoppen des Prozesses Die Taste STOP drücken. ð Das Gerät stoppt. Den Absperrhahn schliessen. Die Zubehörteile entfernen. Siehe Kapitel 7.3.6 «Entfernen des Kugelrohr-Zubehörs», Seite 45. 7.3.5 Durchführung mit Vakuum Start des Prozesses Den Vakuumschlauch von der Vakuumpumpe anschliessen. Bedienungsanleitung Glasofen G-300 43/64...
  • Seite 44 Der Prozess startet. ACHTUNG! Eine höhere Drehzahl ergibt eine höhere Destillationsrate. Das Vakuum starten. Je nach verwendetem Gerät zusätzliche Handbücher beachten. ð Das Vakuum ist erreicht. Stoppen des Prozesses Die Taste STOP drücken. ð Das Gerät stoppt. Den Absperrhahn schliessen. 44/64 Bedienungsanleitung Glasofen G-300...

  • Seite 45: Entfernen Des Kugelrohr-Zubehörs

    Die Zubehörteile entfernen. Siehe Kapitel 7.3.6 «Entfernen des Kugelrohr-Zubehörs», Seite 45. 7.3.6 Entfernen des Kugelrohr-Zubehörs WARNUNG Gefahr von Hautverbrennungen durch heisses Glaszubehör. Das Glaszubehör abkühlen lassen. Geeignete Schutzhandschuhe tragen. Voraussetzung: Gerät ist angehalten. Die Irisblende öffnen. Die Antriebseinheit vom Gerät entfernen. Bedienungsanleitung Glasofen G-300 45/64...

  • Seite 46: Entfernen Des Dampfdurchführungsrohrs

    7 | Bedienung BÜCHI Labortechnik AG Die Schliffklammer entfernen. Das Glaszubehör entfernen. Die Probe entnehmen. 7.3.7 Entfernen des Dampfdurchführungsrohrs Den Verriegelungsknopf drücken. Überwurfmutter abschrauben. 46/64 Bedienungsanleitung Glasofen G-300...

  • Seite 47: Ausbau Der Antriebseinheit

    Überwurfmutter und dem Klemmkonus aus der Antriebseinheit entfernen. 7.3.8 Ausbau der Antriebseinheit Das Kabel von der Antriebseinheit vom Anschluss DRIVE ADJUST Drive/Adjust entfernen. Den Absperrhahn von der Antriebseinheit entfernen. Die Stopper von der Antriebseinheit entfernen. Die Antriebseinheit aus der Halterung entfernen. Bedienungsanleitung Glasofen G-300 47/64...
  • Seite 48 7 | Bedienung BÜCHI Labortechnik AG Die Rändelschraube entfernen. Die Irisblende entfernen. Die Rändelschraube entfernen. 48/64 Bedienungsanleitung Glasofen G-300...

  • Seite 49: Reinigung Und Wartung

    Die Dichtungen entfernen und auf Schäden und Risse prüfen. Die intakten Dichtungen mit Wasser oder Ethanol abspülen. Die Dichtungen mit einem weichen Tuch abtrocknen. Schadhafte Dichtungen ersetzen. Die entsprechenden Glaskontaktflächen auf Beschädigungen (z. B. Anzeichen von Verschleiss) prüfen. Bedienungsanleitung Glasofen G-300 49/64...

  • Seite 50: Überprüfen Und Ersetzen Der Schläuche

    8.6 Prüfen und Reinigen des Dampfdurchführungsrohrs Das Dampfdurchführungsrohr entfernen. Siehe Kapitel 7.3.7 «Entfernen des Dampfdurchführungsrohrs», Seite 46. Eine Sichtprüfung des Dampfdurchführungsrohrs auf Schäden, Anzeichen von Verschleiss und Rückstände durchführen. Das Dampfdurchführungsrohr mit einem Papiertuch und Wasser oder Ethanol reinigen. 50/64 Bedienungsanleitung Glasofen G-300...

  • Seite 51: Hilfe Bei Störungen

    Die Dichtungen ersetzen. Siehe Kapitel 8.4 «Prüfen und Ersetzen der Dichtungen», Seite 49. Die Vakuumpumpe funktioniert Den Hauptschalter der nicht. Vakuumpumpe einschalten. Siehe die Bedienungsanleitung für die Vakuumpumpe. Die Saugleistung der Eine entsprechend Vakuumpumpe ist zu gering. dimensionierte Vakuumpumpe verwenden. Bedienungsanleitung Glasofen G-300 51/64...

  • Seite 52: Fehlercodes

    An den BÜCHI-Kundendienst wenden. EEPROM-Fehler Das Gerät neu starten. ð Wenn der Fehlercode weiterhin angezeigt wird. An den BÜCHI-Kundendienst wenden. Elektronischer Fehler Das Gerät neu starten. ð Wenn der Fehlercode weiterhin angezeigt wird. An den BÜCHI-Kundendienst wenden. 52/64 Bedienungsanleitung Glasofen G-300...

  • Seite 53: Kundendienst

    Arbeit am Gerät auftreten können. Solche Schulungen und Kenntnisse können nur von BÜCHI bereitgestellt werden. Der Service und Support bietet folgende Unterstützung: — Ersatzteillieferung — Reparaturen — Technische Beratung Die Adressen der offiziellen BÜCHI-Service-Niederlassungen finden Sie auf der BÜCHI-Website. www.buchi.com Bedienungsanleitung Glasofen G-300 53/64...

  • Seite 54: Ausserbetriebnahme Und Entsorgung

    Beim Entsorgen auch auf die Entsorgungsvorschriften für die verwendeten Materialien achten. Informationen zu den verwendeten Materialien bietet Kapitel 3.5 «Technische Daten», Seite 15 oder die Materialkennzeichnung auf den Komponenten. 10.3 Rücksendung des Geräts Vor dem Zurücksenden des Geräts den Service der BÜCHI Labortechnik AG kontaktieren. https://www.buchi.com/contact 54/64 Bedienungsanleitung Glasofen G-300...

  • Seite 55: Anhang

    Kombination mit einem Kühler oder einer Kühlfalle. Sublimationszubehör. Inkl. 036766 Sublimationsfinger Zur Verwendung mit dem Trocknungszubehör. Sublimationszubehör. Inkl. Trocknungsrohr, 037133 Glasrohr, Sublimationsfinger, Absperrhahn, Flanschring, O-Ring Für die Umrüstung auf die Sublimations- Konfiguration Rotations-Trocknungskolben. Glas, 30 mL, 037143 NS14/23 Inhalt: Trocknungskolben, Dampfdurchführungsrohr, Schliffklammer Bedienungsanleitung Glasofen G-300 55/64...
  • Seite 56 Bei Substanzen mit niedrigem Siedepunkt den Dampf in den Kugeln ausserhalb des Ofenbereichs kondensieren. Die Kondensationsschale kann z. B. mit Eiswasser oder Trockeneis gefüllt werden. Kommunikationskabel, Mini-DIN, 0.6 m 11060882 Kabel. Mini-DIN, 1.5 m 038010 Verbindung zwischen Glasofen und Vakuumpumpe ohne COM-Anschluss. 56/64 Bedienungsanleitung Glasofen G-300...

  • Seite 57: Verschleissteile

    Vakuumdichtungen, Set. 5 Stück, 037288 Wellendichtring, NBR, Ø 10/24 mm Schlauchtülle, gebogen GL 14 inkl. 018916 Silikondichtung. Schlauchtüllen, Set. 4 Stck., gebogen GL 14, 037287 Silikondichtung Inhalt: Schlauchtüllen, Hutmuttern, Dichtungen. Hutmutter GL14 033577 Schläuche Bestellnr. Schlauch, Silikon, 004133 Ø 6/9 mm, transparent, pro m Verwendung: Kühlmedien Bedienungsanleitung Glasofen G-300 57/64...

  • Seite 58: Ersatzteile

    Handgriff zur Winkeleinstellung 046633 Heizglas, beschichtet 037026 Schutzglas 230 × 80 mm 002961 Pt1000 Temperatursensor 031299 Sicherungen, Set. 10 Stück 019659 T 3.15 A H 250 V (100 − 240 V), 20 mm, Ø 5 mm Navigationssteuerungsknopf 11074581 Rändelschraube M5 046683 Trocknung Bestellnr. Abbildung Abschlusshaube 036765 Inkl. Hutmutter GL14, Olive gebogen GL14 58/64 Bedienungsanleitung Glasofen G-300...
  • Seite 59 Flanschmutter TR 68 × 3 mm 036848 Zur Befestigung der Abschlusshaube am Trocknungsrohr. Flanschmutter-Set, kpl. 037285 Inkl. Flanschmutter, Einsatzfeder, O-Ring Absperrhahn NS 18.8/26 037132 Trocknungskolben, 5 mL, 270 Stück 003007 Halter für Kolben 003006 Halter mit Glasrohr, kpl. 001981 Inkl. Halter, 5-mL-Flaschen-Set. 270 Stück Bedienungsanleitung Glasofen G-300 59/64...
  • Seite 60 Kondensationsschale kann z. B. mit Eiswasser oder Trockeneis gefüllt werden. Hutmutter. Ø 20/35 mm, schwarz 036824 Klemmkonus 036770 Saugwinkel, kpl. 040461 Inkl. Anschlusshahn 3-fach GL14, Mutter, Sperrhahn, Dichtung NBR, Einsatzfeder. 3-Wege-Anschlusshahn GL14 036771 Inkl. Hutmutter GL14, Olive gebogen GL14 60/64 Bedienungsanleitung Glasofen G-300...
  • Seite 61 Bestellnr. Abbildung Absperrhahn NS 18.8/26 037132 Einsatzfeder 002859 Für Saugwinkel, kpl. (040461) Irisblende, kpl. 046605 Rotationstrocknungsrohr 30 mL 036480 Endkugel 10 mL 037101 Endkugel 20 mL 037104 Endkugel 40 mL 036478 Kugel mit 2 Öffnungen, 10 mL 037102 Kugel mit 2 Öffnungen, 20 mL 037106 Bedienungsanleitung Glasofen G-300 61/64...

  • Seite 62: Verbrauchsartikel

    Inkl. Klemmen NS14.5 (5 Stück), Klemmen NS19 (5 Stück), Klemmen NS24 (2 Stück). Klemme NS24 037479 Rändelschraube M5 046683 11.1.4 Verbrauchsartikel Bestellnr. Abbildung Laborfett Glisseal 40 (30 g) 048197 Zum Einfetten der Verbindungen, um die Dichtheit des Systems zu erhöhen. 62/64 Bedienungsanleitung Glasofen G-300...
