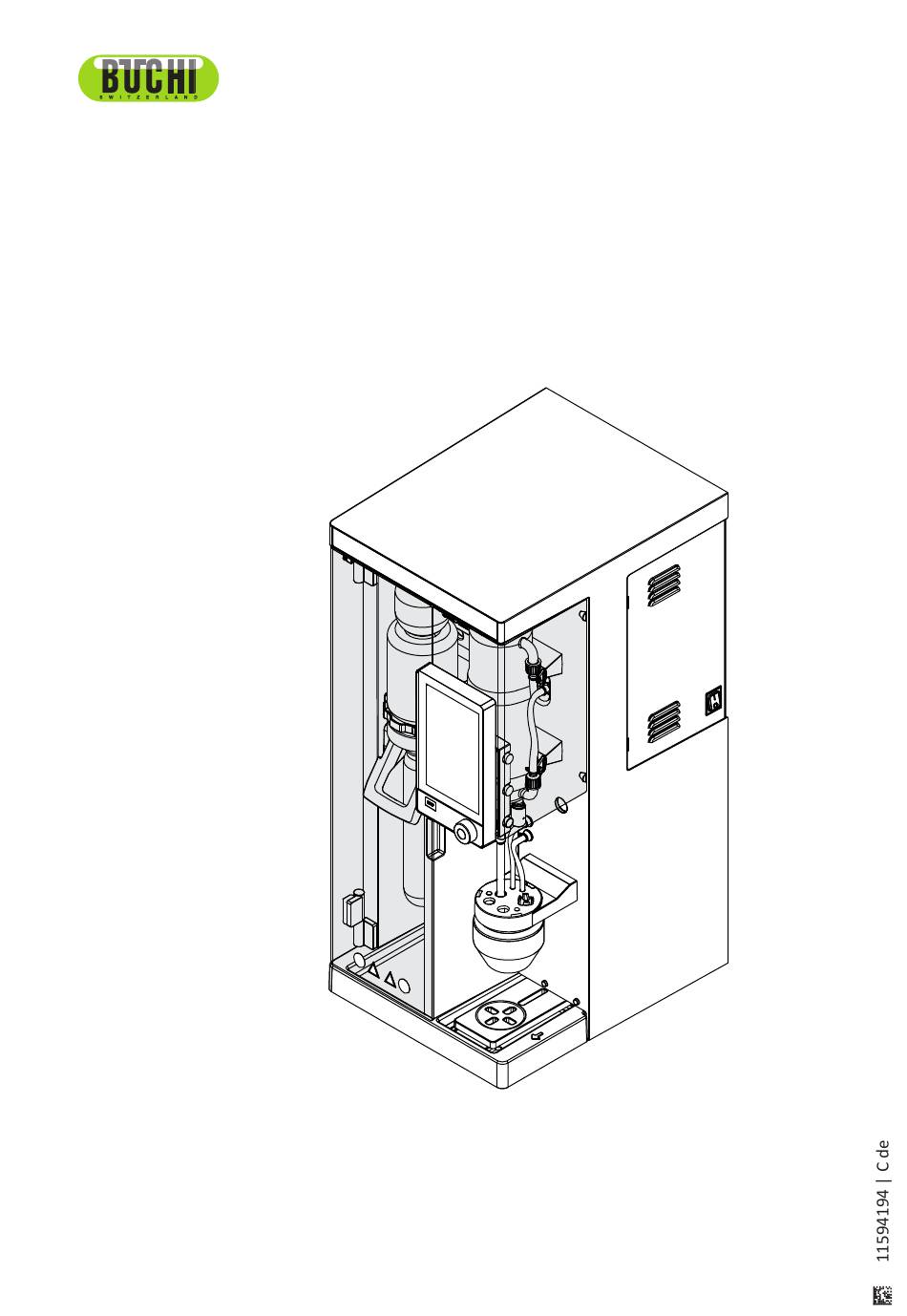

Impressum Produktidentifikation: Bedienungsanleitung (Original) K-365 Dist Line 11594194 Publikationsdatum: 12.2022 Version C BÜCHI Labortechnik AG Meierseggstrasse 40 Postfach CH-9230 Flawil 1 E-Mail: quality@buchi.com BÜCHI behält sich das Recht vor, diese Anleitung auf Grund künftiger Erfahrungen nach Bedarf zu ändern. Dies gilt insbesondere für Aufbau, Abbildungen und technische Details.
Auffangbereich ....................... 17 3.2.4 Kommunikationsanschlüsse ................... 19 3.2.5 Anschlüsse auf der Rückseite ................ 22 Lieferumfang........................ 25 Typenschild ......................... 26 Technische Daten........................ 26 3.5.1 K-365 Dist Line ....................... 26 3.5.2 Umgebungsbedingungen .................. 29 3.5.3 Materialien ...................... 29 3.5.4 Standort ........................ 30 Transport und Lagerung.................... 31 Transport .......................... 31 Lagerung .......................... 31...
Seite 4
Funktionsleiste des Pro Interface .................. 49 Menüleiste des Pro Interface.................... 50 7.3.1 Menü Startseite ...................... 51 7.3.2 Menü Manuelle Bedienung.................. 51 7.3.3 Menü Methoden...................... 51 7.3.4 Menü Konfiguration .................... 52 7.3.5 Menü Bestimmungsdaten.................. 54 Statusleiste des Pro Interface.................... 54 Bedienungsanleitung K-365 Dist Line...
Seite 5
8.6.19 Ändern der Rührgeschwindigkeit während der Titration für eine Methode (nur MultiDist-Option)..................... 75 8.6.20 Ändern der Titrationsstartzeit für eine Methode (nur MultiDist-Option) .... 76 8.6.21 Ändern der Probenglas-Absaugdauer für eine Methode (nur BasicDist, MultiDist) .......................... 77 8.6.22 Ändern der Vorlagegefäss-Absaugdauer für eine Methode (nur MultiDist).... 77 Bedienungsanleitung K-365 Dist Line...
Seite 6
Löschen einer Bestimmung .................. 87 9.7.2 Löschen aller Bestimmungsdaten ................ 87 Exportieren von Bestimmungsdaten (nur Pro Interface) ............. 87 9.8.1 Exportieren einer Bestimmung (nur Pro Interface) .......... 87 9.8.2 Exportieren aller Bestimmungsdaten (nur Pro Interface) ........ 87 Bedienungsanleitung K-365 Dist Line...
Seite 7
Fehlersuche und -behebung: Destillation ................ 100 11.3 Fehlersuche und -behebung: Gerät................... 104 11.4 Festziehen der Probenglasdichtung .................. 105 Ausserbetriebnahme und Entsorgung ................ 106 12.1 Stilllegung .......................... 106 12.2 Entsorgung ........................ 106 12.3 Rücksendung des Instrument.................... 106 12.4 Wasser aus dem Dampfgenerator ablassen .............. 106 Bedienungsanleitung K-365 Dist Line...
Seite 8
13.1.4 Ersatzteile für Kühler .................... 110 13.1.5 Ersatzteile für Titration.................. 110 13.1.6 Probengläser ...................... 111 13.1.7 Kabel und Schläuche/Leitungen................ 112 13.1.8 Sonstige Ersatzteile.................... 112 13.1.9 Verbrauchsartikel.................... 113 13.1.10 Wartungskit...................... 113 13.1.11 Upgrade-Kits...................... 113 13.1.12 Unterlagen ...................... 113 viii Bedienungsanleitung K-365 Dist Line...
In diesem Dokument verwendete Produktnamen und eingetragene oder nicht eingetragene Marken werden lediglich zu Informationszwecken verwendet und verbleiben in jedem Fall Eigentum der jeweiligen Besitzer. Angeschlossene Geräte Neben dieser Gebrauchsanweisung bitte die Anweisungen und Spezifikationen in der Dokumentation für die angeschlossenen Geräte einhalten. Bedienungsanleitung K-365 Dist Line 9/116...
Bedienungsanleitung beschriebenen Tätigkeiten beauftragt werden. Das Personal muss die lokal gültigen Vorschriften und Regeln für sicheres und gefahrenbewusstes Arbeiten einhalten. Sicherheitsrelevante Vorfälle, die während der Bedienung des Geräts auftreten, sollten an den Hersteller gemeldet werden (quality@buchi.com). 10/116 Bedienungsanleitung K-365 Dist Line...
ACHTUNG Kennzeichnet eine Gefahr, die zu Sachschäden führt. Warn- und Hinweissymbole Die folgenden Warn- und Hinweissymbole erscheinen in dieser Bedienungsanleitung oder am Gerät. Symbol Bedeutung Heisse Oberfläche Ätzend Allgemeine Warnung Geräteschäden Warnung vor elektrischer Spannung Bedienungsanleitung K-365 Dist Line 11/116...
Das Gerät wurde auf der Grundlage neuester technischer Erkenntnisse entwickelt und gefertigt. Dennoch können Personen-, Sach- oder Umweltschäden auftreten, wenn das Gerät unsachgemäss verwendet wird. Entsprechende Warnungen in dieser Anleitung machen den Benutzer auf diese Restrisiken aufmerksam. 12/116 Bedienungsanleitung K-365 Dist Line...
Flüssigkeitsreste entsprechend den vor Ort geltenden gesetzlichen Vorschriften entsorgen. 2.8.6 Saure Flüssigkeiten Ansammlungen von Flüssigkeit unbekannten Ursprungs auf Oberflächen können Säure enthalten. Persönliche Schutzausrüstung verwenden, um die Flüssigkeit zu entfernen. Flüssigkeitsreste entsprechend den vor Ort geltenden gesetzlichen Vorschriften entsorgen. Bedienungsanleitung K-365 Dist Line 13/116...
Alle notwendigen Kalibrationen und Funktionstests nach dem Austausch von Komponenten, Platinen oder Unterbaugruppen durchführen. Nach dem Wartungsservice auf elektrische Sicherheit prüfen. Den Kunden nach dem Wartungsservice über den Funktionsstatus und den Systemzustand informieren. 14/116 Bedienungsanleitung K-365 Dist Line...
Die Kontrolleinheit ist je nach Konfiguration unterschiedlich: Für weitere Informationen zur Kontrolleinheit, siehe Kapitel 6 "Beschreibung der Kontrolleinheit (EasyDist und BasicDist)", Seite 42. ð EasyDist, BasicDist Kontrolleinheit Pro, siehe Kapitel 7 "Beschreibung des Kontrolleinheit Pro (BasicDist und MultiDist)", Seite 48. ð BasicDist (Option), MultiDist Bedienungsanleitung K-365 Dist Line 15/116...
Seite 16

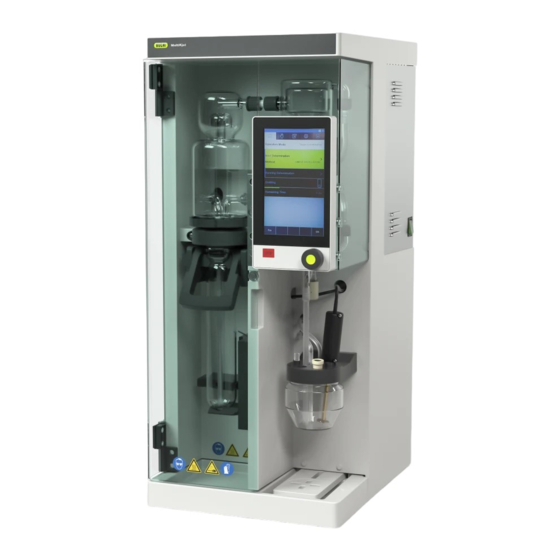

Büchi Labortechnik AG 3 | Produktbeschreibung Abb. 3: Frontansicht Spritzschutz Kühler Lüftungsschlitze Hauptschalter Ein/Aus Lüftungsschlitze Auffangbereich Siehe Kapitel 3.2.3 "Auffangbereich", Seite 17. Probenglas Griff Kontrolleinheit (je nach Gerätekonfiguration) 16/116 Bedienungsanleitung K-365 Dist Line...
Abb. 6: Auffangbereich Kabeldurchführung für Destillatauslaufschlauch Reaktionserkennungssensor Hintere Kabeldurchführung Schlauch für Borsäure-Absaugung Borsäuredosierung Öffnung für Rührer Öffnung für Dosierspitze für Titration 8 Auffanggefäss Öffnung für Titrationssensor 10 Öffnung für Temperatursensor 11 Öffnung für Dosierspitze für Rücktitration 18/116 Bedienungsanleitung K-365 Dist Line...
(gekennzeichnet mit COM) (gekennzeichnet mit COM) Anschluss Levelsensor Vorlagegefäss Anschluss Füllst. Sensor H₂O (gekennzeichnet mit Level Detection) (gekennzeichnet mit H₂O) Kommunikationsanschluss Kommunikationsanschluss (gekennzeichnet mit RS-232) (gekennzeichnet mit RS-232) Anschluss Füllst. Sensor NaOH (gekennzeichnet mit NaOH) Bedienungsanleitung K-365 Dist Line 19/116...
Seite 20
(gekennzeichnet mit H₂O) (gekennzeichnet mit Sample Tube Waste) Kommunikationsanschluss Kommunikationsanschluss (gekennzeichnet mit RS-232) (gekennzeichnet mit RS-232) Anschluss Füllst. Sensor Säure 10 Anschluss Füllst. Sensor NaOH (gekennzeichnet mit Acid) (gekennzeichnet mit NaOH) 11 USB-Anschluss (gekennzeichnet mit USB) 20/116 Bedienungsanleitung K-365 Dist Line...
Seite 21
11 Anschluss Titrator 12 Anschluss Füllst. Sensor Säure (gekennzeichnet mit Titrator) (gekennzeichnet mit Acid) 13 Anschluss Füllst. Sensor Abfall 14 Anschluss Füllst. Sensor NaOH (gekennzeichnet mit Receiver Waste) (gekennzeichnet mit NaOH) 15 USB-Anschluss (gekennzeichnet mit USB) Bedienungsanleitung K-365 Dist Line 21/116...
H₂O-Zufuhr für Dampfgenerator Anschlüsse auf der Rückseite BasicDist (Basiseinheit) Die Anschlüsse befinden sich auf der Rückseite des Geräts. Siehe Kapitel 3.2.2 "Rückansicht", Seite 17. Abb. 11: Anschlüsse auf der Rückseite Reserve H₂O-Zufuhr für Dampfgenerator Reserve Reserve Säurezufuhr für Probenglas 22/116 Bedienungsanleitung K-365 Dist Line...
Seite 23
Anschlüsse auf der Rückseite (BasicDist, Option) Die Anschlüsse befinden sich auf der Rückseite des Geräts. Siehe Kapitel 3.2.2 "Rückansicht", Seite 17. Abb. 12: Anschlüsse auf der Rückseite Abfallpumpe für Probenglas Reserve H₂O-Zufuhr für Dampfgenerator Reserve Reserve Säurezufuhr für Probenglas Bedienungsanleitung K-365 Dist Line 23/116...
Seite 24
Anschlüsse auf der Rückseite MultiDist (Basiseinheit) Die Anschlüsse befinden sich auf der Rückseite des Geräts. Siehe Kapitel 3.2.2 "Rückansicht", Seite 17. Abb. 13: Anschlüsse auf der Rückseite Abfallpumpe Vorlagegefäss H₂O-Zufuhr für Probenglas H₂O-Zufuhr für Dampfgenerator Borsäurezufuhr NaOH-Zufuhr für Probenglas Säurezufuhr für Probenglas 24/116 Bedienungsanleitung K-365 Dist Line...
Abfallpumpe für Probenglas H₂O-Zufuhr für Probenglas H₂O-Zufuhr für Dampfgenerator Borsäurezufuhr NaOH-Zufuhr für Probenglas Säurezufuhr für Probenglas Lieferumfang HINWEIS Der Lieferumfang ist abhängig von der Konfiguration der Bestellung. Die Lieferung der Zubehörteile erfolgt gemäss Bestellung, Auftragsbestätigung und Lieferschein. Bedienungsanleitung K-365 Dist Line 25/116...
Schläuchen. Der Aufstellort erfüllt die Anforderungen für die angeschlossenen Geräte. Siehe dazugehörige Dokumentation. Der Aufstellort erfüllt die Spezifikationen in Bezug auf die technischen Daten (z. B. Gewicht, Abmessungen etc.). Siehe Kapitel 3.5 "Technische Daten", Seite 26. 30/116 Bedienungsanleitung K-365 Dist Line...
Nach der Lagerung das Gerät, alle Glasteile sowie Dichtungen und Schläuche auf Beschädigungen prüfen und gegebenenfalls austauschen. Instrument heben ACHTUNG Wenn das Gerät gezogen wird, kann das die Gerätefüsse beschädigen. Das Gerät beim Platzieren oder Umplatzieren anheben. Das Gerät an den dafür vorgesehenen Stellen anheben. Bedienungsanleitung K-365 Dist Line 31/116...
Sicherheitsvorkehrungen ausgestattet sein. R Der Aufstellort entspricht den Spezifikationen der technischen Daten. Siehe Kapitel 3.5 "Technische Daten", Seite 26. Das Stromversorgungskabel an den entsprechenden Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 "Aufbau", Seite 15. Den Netzstecker in seine eigene Netzsteckdose stecken. 32/116 Bedienungsanleitung K-365 Dist Line...
Schlauch durch den hinteren Kabelkanal einführen. Voraussetzung: R Die Wasserzufuhr muss den vorgegebenen Leitungswasserspezifikationen entsprechen. Siehe Kapitel 3.5 "Technische Daten", Seite 26. Darauf achten, dass das Gerät nicht an die Stromversorgung angeschlossen ist. Anschluss am Kühlereinlass entfernen. Bedienungsanleitung K-365 Dist Line 33/116...
Gerät aufgestellt ist. Installieren des Abfallpumpenanschlusses (nur MultiDist-Option) Den Abfallschlauch an dem mit Pump Receiving Vessel OUT gekennzeichneten Anschluss anschliessen. Den Schlauch mit einer Schlauchklemme fixieren. Das andere Schlauchende in eine geeignete Sammelvorrichtung platzieren. 34/116 Bedienungsanleitung K-365 Dist Line...
R Darauf achten, dass das Gerät nicht an die Stromversorgung angeschlossen ist. Den Einlassschlauch an dem mit H₂O Steam Gen. IN gekennzeichneten Anschluss installieren. Den Einlassschlauch mit einer Schlauchklemme fixieren. Den Ansaugschlauch anfeuchten. Die Schläuche zusammenstecken. Die Gummidichtung am Kanisterdeckel anbringen. Bedienungsanleitung K-365 Dist Line 35/116...
Die Schläuche zusammenstecken. Die Gummidichtung am Kanisterdeckel anbringen. Den Einlassschlauch in NaOH eintauchen. 5.10 Installieren der H₃BO₃-Zufuhr (nur MultiDist) Den Einlassschlauch an dem mit H₃BO₃ Receiving Vessel IN gekennzeichneten Anschluss installieren. Den Einlassschlauch mit einer Schlauchklemme fixieren. 36/116 Bedienungsanleitung K-365 Dist Line...
Die Wasserzufuhr erfolgt aus einem Kanister. Den Einlassschlauch an dem mit H₂O Sample Tube IN gekennzeichneten Anschluss installieren. Den Einlassschlauch mit einer Schlauchklemme fixieren. Den Ansaugschlauch anfeuchten. Die Schläuche zusammenstecken. Die Gummidichtung am Kanisterdeckel anbringen. Bedienungsanleitung K-365 Dist Line 37/116...
Das Sensorkabel an den entsprechenden Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 "Aufbau", Seite 15. 5.13 Installieren eines Titrators mit LAN (nur MultiDist-Option mit Eco Titrator) Einstellungen HINWEIS Sicherstellen, dass die IP-Adresse bei beiden Geräten auf 192.168.10.3 eingestellt ist. 38/116 Bedienungsanleitung K-365 Dist Line...
Anschluss anschliessen. Den Stecker festschrauben. Spezifikationen im Display: Voraussetzung: R Der Titrator ist vorbereitet. Siehe zugehörige Bedienungsanleitung Peripherie R Das Gerät ist mit dem LAN-Netzwerk verbunden. Zum angegebenen Untermenü navigieren. Titratormodell Die angegebene Aktion auswählen. Titratormodell Bedienungsanleitung K-365 Dist Line 39/116...
Das Sensorkabel an den entsprechenden Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 "Aufbau", Seite 15. 5.17 Installieren einer SD Karte (nur Pro Interface) SD Karte einführen. Das Gerät neu starten. ð Die Statusleiste zeigt das SD Karten-Symbol. 40/116 Bedienungsanleitung K-365 Dist Line...
Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 "Aufbau", Seite 15. 5.19 Installieren des Rührers (nur MultiDist-Option) Rührer am Auffanggefäss anbringen. Kabel durch den die hintere Kabeldurchführung schieben. Das Sensorkabel an den entsprechenden Anschluss am Gerät anschliessen. Siehe Kapitel 3.2 "Aufbau", Seite 15. Bedienungsanleitung K-365 Dist Line 41/116...
Zeigt ausführbare Funktionen – abhängig vom aktuellen Vorgang. Siehe Kapitel 6.2 "Funktionsleiste", Seite 43. Funktionstasten Beim Drücken einer Funktionstaste wird die Funktion entsprechend der Funktionsleiste ausgeführt. Stop-Taste Navigationssteuerung Dient zum Navigieren durch die Benutzeroberfläche. Verwenden der Navigationssteuerung Eintrag auswählen. 42/116 Bedienungsanleitung K-365 Dist Line...
Die ausgewählte Methode oder den ausgewählten Schritt löschen. DEL ALL [Alle löschen] Löscht alle Einträge. STANDBY [Standby] Der Dampfgenerator wechselt in den Standby-Modus. Menüleiste Menüsymbol Name Erläuterung Prozesskontrollparameter Menü Home Startet verschiedene Prozesse manuell Menü Manual control Bedienungsanleitung K-365 Dist Line 43/116...
Das Menü «Methoden» umfasst die folgenden Untermenüs: Untermenü Erläuterung [Einzelbestimmung] Siehe Kapitel 8.3 "Editieren der Einzelbestimmung", Seite 57. [Serien] Siehe Kapitel 8.4 "Editieren einer Serie", Seite 59. [Vorlagen] Siehe Kapitel 8.5 "Editieren einer Vorlage", Seite 64. [Methoden] Siehe Kapitel 8.6 "Editieren einer Methode", Seite 65. 44/116 Bedienungsanleitung K-365 Dist Line...
Kompensation der durch Modus] Spannungsschwankungen verursachten Dampfleistung. [AutoDist Modus] Ein/Aus Konditionierung und Destillation werden automatisch durchgeführt. [Max. Zeit Eingabe eines Werts Die Zeit, nach der die Destillation Levelerkennung] stoppt, wenn der Levelsensor Vorlagegefäss nicht auslöst. Bedienungsanleitung K-365 Dist Line 45/116...
Weiss: Es befindet sich eine SD Karte im Gerät. Rot: Die SD-Karte im Gerät befindet sich im schreibgeschützten Modus. Ein USB-Eingabegerät ist angeschlossen. Ein USB-Speicherstick ist an das Gerät angeschlossen. Ein Umlaufkühler ist angeschlossen. Bedienungsanleitung K-365 Dist Line 47/116...
Siehe Kapitel 7.4 "Statusleiste des Pro Interface", Seite 54. Menüleiste Zeigt die Symbole, die die Menüs repräsentieren. Inhaltsbereich Zeigt die aktuellen Einstellungen, Untermenüs oder Massnahmen – abhängig vom aktuellen Vorgang. Funktionsleiste Zeigt ausführbare Funktionen – abhängig vom aktuellen Vorgang. Stop-Taste 48/116 Bedienungsanleitung K-365 Dist Line...
Kapitel 8.2 "Editieren der Priming- Funktion", Seite 56. [Vorlage] Speichert die ausgewählte Serie als Vorlage. Erstellt eine Serie aus der ausgewählten Vorlage. DELETE [Löschen] Die ausgewählte Methode oder den ausgewählten Schritt löschen. DEL ALL [Alle löschen] Löscht alle Einträge. Bedienungsanleitung K-365 Dist Line 49/116...
[Pumpenkalibration] Siehe Kapitel 10.14 "Kalibrieren der Pumpen", Seite 92. 7.3.3 Menü Methoden Das Menü «Methoden» umfasst die folgenden Untermenüs: Untermenü Erläuterung [Einzelbestimmung] Siehe Kapitel 8.3 "Editieren der Einzelbestimmung", Seite 57. [Serien] Siehe Kapitel 8.4 "Editieren einer Serie", Seite 59. [Vorlagen] Siehe Kapitel 8.5 "Editieren einer Vorlage", Seite 64. Bedienungsanleitung K-365 Dist Line 51/116...
Eingabe für das Gewicht gleich «Null» ist. [Default Einheit] Wert auswählen Die folgenden Werte können ausgewählt werden: g, mL [MaxAccuracy Ein/Aus Kompensation der durch Modus] Spannungsschwankungen verursachten Dampfleistung. [AutoDist Modus] Ein/Aus Konditionierung und Destillation werden automatisch durchgeführt. 52/116 Bedienungsanleitung K-365 Dist Line...
Wert auswählen Zwischen den folgenden Geräten für den Datenexport auswählen: USB Stick/SD Karte Untermenü Peripherie Zeigt Informationen über angeschlossene Peripheriegeräte an. Untermenü Benutzerverwaltung Dient der Erstellung und Konfiguration der Benutzer. Siehe Kapitel 8.7 "Editieren der Benutzereinstellungen", Seite 77. Bedienungsanleitung K-365 Dist Line 53/116...
Eine Dosiereinheit ist an das Gerät angeschlossen. Eine Titrationseinheit ist an das Gerät angeschlossen. Weiss: Es befindet sich eine SD Karte im Gerät. Rot: Die SD-Karte im Gerät befindet sich im schreibgeschützten Modus. Ein USB-Eingabegerät ist angeschlossen. 54/116 Bedienungsanleitung K-365 Dist Line...
Seite 55
Büchi Labortechnik AG Beschreibung des Kontrolleinheit Pro (BasicDist und MultiDist) | 7 Anzeige Status Ein USB-Speicherstick ist an das Gerät angeschlossen. Ein Umlaufkühler ist angeschlossen. Bedienungsanleitung K-365 Dist Line 55/116...
Die in diesem Untermenü ausgewählte Methode wird für die Vorbereitung des Gerätes verwendet. Die Priming-Funktion versetzt das Gerät in den Bereitschaftsstatus für eine Bestimmung. Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Priming Die zu verwendende Methode auswählen. ð Die Priming-Methode wird ausgewählt. 56/116 Bedienungsanleitung K-365 Dist Line...
Probenmaterial). [Referenzsubstanz] Für Bestimmungen mit einer definierten Referenzsubstanz. [Probe] Für Bestimmungen einer unbekannten Probe. Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Einzelbestimmung Die angegebene Aktion auswählen. Bestimmungstyp SAVE Die angegebene Funktion in der Funktionsleiste drücken. Bedienungsanleitung K-365 Dist Line 57/116...
Geben Sie einen Wert für das Probengewicht ein. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Das Probengewicht wird gespeichert. 8.3.5 Ändern der Einheit für eine Einzelbestimmung Die folgenden Einheiten stehen zur Auswahl: 58/116 Bedienungsanleitung K-365 Dist Line...
Kapitel "Erstellen einer neuen Serie über eine Vorlage", Seite 60 Erstellen einer neuen Serie Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Serien Die angegebene Funktion in der Funktionsleiste drücken. ð Die neue Serie wird erstellt. Bedienungsanleitung K-365 Dist Line 59/116...
Hinzufügen einer Bestimmung zu einer Serie Hinzufügen der ersten Bestimmung zu einer Serie Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Serien Die Serie auswählen, die Sie editieren möchten. Die angegebene Funktion in der Funktionsleiste drücken. ð Die Bestimmung wird erstellt. 60/116 Bedienungsanleitung K-365 Dist Line...
Ändern des Bestimmungsnamens einer Serie Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Serien Die Serie auswählen, die Sie editieren möchten. Bestimmung auswählen, die Sie editieren möchten. Die angegebene Aktion auswählen. Bestimmungsname EDIT Die angegebene Funktion in der Funktionsleiste drücken. Bedienungsanleitung K-365 Dist Line 61/116...
Bestimmungstyp EDIT Die angegebene Funktion in der Funktionsleiste drücken. Den zu verwendenden Bestimmungstyp auswählen. ð Der Bestimmungstyp wird ausgewählt. SAVE Die angegebene Funktion in der Funktionsleiste drücken. ð Der Name für die Bestimmung wird gespeichert. 62/116 Bedienungsanleitung K-365 Dist Line...
Die angegebene Aktion auswählen. EDIT Die angegebene Funktion in der Funktionsleiste drücken. Geben Sie einen Wert für das Probengewicht ein. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Der Wert für das Probengewicht wird gespeichert. Bedienungsanleitung K-365 Dist Line 63/116...
Die Erstellung einer Vorlage kann auf zweierlei Weise erfolgen: Kapitel "Erstellen einer neuen Vorlage", Seite 65 Kapitel "Erstellen einer neuen Vorlage aus einer bestehenden Serie", Seite 64 Erstellen einer neuen Vorlage aus einer bestehenden Serie Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Serien 64/116 Bedienungsanleitung K-365 Dist Line...
Namen für die Vorlage eingeben. SAVE Die angegebene Funktion in der Funktionsleiste drücken. ð Der Name der Vorlage wird gespeichert. Editieren einer Methode 8.6.1 Neue Methode anlegen Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Methoden Bedienungsanleitung K-365 Dist Line 65/116...
Methode auswählen, die Sie editieren möchten. Die angegebene Aktion auswählen. Methodenname EDIT Die angegebene Funktion in der Funktionsleiste drücken. Einen Namen für die Methode eingeben. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Der Name wird gespeichert. 66/116 Bedienungsanleitung K-365 Dist Line...
Die Eingabewerte sind der entsprechenden "Applikationsnote" zu entnehmen. Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Methoden Methode auswählen, die Sie editieren möchten. Die angegebene Aktion auswählen. Volumen H₂O EDIT Die angegebene Funktion in der Funktionsleiste drücken. Bedienungsanleitung K-365 Dist Line 67/116...
Ändern des NaOH-Volumens (Volumen NaOH) für eine Methode (nur MultiDist) HINWEIS Die Aktion [Reaktionserkennung] ist ausgeschaltet. Siehe Kapitel 8.6.4 "Ändern der Reaktionserkennung für eine Methode (Option nur bei MultiDist verfügbar)", Seite 67. NaOH-Menge zur Alkalisierung der Probe manuell eingeben. 68/116 Bedienungsanleitung K-365 Dist Line...
Die angegebene Aktion auswählen. Volumen Säure EDIT Die angegebene Funktion in der Funktionsleiste drücken. Menge für die Dosierung eingeben. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Die Menge für die Dosierung wird gespeichert. Bedienungsanleitung K-365 Dist Line 69/116...
"Ändern der Zeitdauer einer Dampfleistungsstufe für eine Methode", Seite 71. Dampfleistung wählbar in %. Siehe Kapitel 8.6.12 "Ändern der Dampfleistung für eine Methode", Seite 72 und Zeitdauer der Dampfleistungsstufe wählbar. Siehe Kapitel 8.6.11 "Ändern der Zeitdauer einer Dampfleistungsstufe für eine Methode", Seite 71. 70/116 Bedienungsanleitung K-365 Dist Line...
Anzahl der Dampfleistungsstufen für eine Methode", Seite 70. Zum angegebenen Untermenü navigieren. Methode auswählen, die Sie editieren möchten. Die angegebene Aktion auswählen. Kalibration NaOH EDIT Die angegebene Funktion in der Funktionsleiste drücken. Zeitdauer für eine Dampfleistungsstufe eingeben. Bedienungsanleitung K-365 Dist Line 71/116...
Über die Füllstandserkennung wird die Destillation gestoppt, sobald ein definiertes Destillatvolumen erreicht ist. HINWEIS Die maximale Zeitdauer für Level Vorlagegefäss kann im Untermenü Settings eingestellt werden. Auswahl Erläuterung Der OnLevel-Sensor ist aktiviert. Der OnLevel-Sensor ist ausgeschaltet. 72/116 Bedienungsanleitung K-365 Dist Line...
Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Die Destillationszeit wird gespeichert. 8.6.15 Ändern der Destillationsrührgeschwindigkeit für eine Methode (nur MultiDist) Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Methoden Methode auswählen, die Sie editieren möchten. Bedienungsanleitung K-365 Dist Line 73/116...
Den zu verwendenden Titrationstyp auswählen. Die angegebene Funktion in der Funktionsleiste SAVE drücken. 8.6.17 Ändern des H₃BO₃-Volumens für eine Methode (nur MultiDist) HINWEIS Die Verfügbarkeit hängt vom gewählten Titrationstyp ab. Spezifikationen im Display: Zum angegebenen Untermenü navigieren. Methoden 74/116 Bedienungsanleitung K-365 Dist Line...
Menge für das Volumen eingeben. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Das Volumen wird gespeichert. 8.6.19 Ändern der Rührgeschwindigkeit während der Titration für eine Methode (nur MultiDist-Option) HINWEIS Die Verfügbarkeit hängt vom gewählten Titrationstyp ab. Bedienungsanleitung K-365 Dist Line 75/116...
Methode auswählen, die Sie editieren möchten. Die angegebene Aktion auswählen. Startzeit Titration EDIT Die angegebene Funktion in der Funktionsleiste drücken. Einen Wert für die Startzeit Titration eingeben. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Die Startzeit wird gespeichert. 76/116 Bedienungsanleitung K-365 Dist Line...
Geben Sie einen Wert für die Absaugdauer ein. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Die Absaugdauer wird gespeichert. Editieren der Benutzereinstellungen HINWEIS Der Benutzer [Benutzer Service] ist ein Standardbenutzer. Das Konto ist mit einem Passwort geschützt. Bedienungsanleitung K-365 Dist Line 77/116...
Benutzer auswählen, den Sie editieren möchten. EDIT Die angegebene Funktion in der Funktionsleiste drücken. Einen neuen Namen für den Benutzer eingeben. Die angegebene Funktion in der Funktionsleiste SAVE drücken. ð Der neue Name wird gespeichert. 78/116 Bedienungsanleitung K-365 Dist Line...
Probenglas in der richtigen Position befindet. Siehe Kapitel 8.10 "Vorbereiten des Endanschlags auf die Grösse des Probenglases", Seite 80. Probenglas mit der Zange festhalten. Probenglas einführen. Mit leichter Kraft das Probenglas gegen den Endanschlag und die Probenglasdichtung drücken. Bedienungsanleitung K-365 Dist Line 79/116...
Vorbereiten des Endanschlags auf die Grösse des Probenglases Endanschlag ziehen. Endanschlag drehen. 8.11 Vorbereiten des OnLevel-Sensors (Option) Voraussetzung: R Installationen für den OnLevel-Sensor sind abgeschlossen. Siehe Kapitel 5.18 "Installation des OnLevel-Sensors (Option)", Seite 41. Magnetischen Sensor an der Metallplatte befestigen. 80/116 Bedienungsanleitung K-365 Dist Line...
Manuell dosieren 8.13.1 H₂O manuell dosieren HINWEIS Die Flüssigkeitsmenge pro Tastendruck kann im Untermenü [Einstellungen] geändert werden. Spezifikationen im Display: Voraussetzung: R Ein Probenglas ist installiert. Siehe Kapitel 8.8 "Installieren des Probenglases", Seite 79. Zum angegebenen Menü navigieren. Bedienungsanleitung K-365 Dist Line 81/116...
Angegebene Schaltfläche drücken. H₃BO₃ ð Die Pumpe fördert eine definierte Menge H₃BO₃. 8.14 Manuell absaugen 8.14.1 Probenglas manuell absaugen HINWEIS Die Absaugdauer pro Tastendruck kann im Untermenü eingestellt Settings werden. Spezifikationen im Display: Zum angegebenen Menü navigieren. 82/116 Bedienungsanleitung K-365 Dist Line...
Nach dem Umschalten des Ventils spült das Gerät automatisch die Pumpen. Es stehen folgende Ventilpositionen zur Verfügung: Ventilposition Erläuterung Acid Das System dosiert Säure in das Probenglas. NaOH Das System dosiert NaOH in das Probenglas. Bedienungsanleitung K-365 Dist Line 83/116...
Seite 84
8 | Vorbereitungen für eine Bestimmung Voraussetzung: R Der Hauptschalter Ein / Aus ist in der Einschaltposition. Zu verwendende Pumpe spülen. Siehe Kapitel 10.21 "Spülen einer Pumpe", Seite 97. Ventil in die richtige Position drehen. Befolgen Sie die Anweisungen auf der Benutzeroberfläche. 84/116 Bedienungsanleitung K-365 Dist Line...
-Menü navigieren. Home Die Schaltfläche [PREP] in der Funktionsleiste antippen. ð Warten, bis in der Statusleiste der Status READY angezeigt wird. Betriebsmodus auswählen. Siehe Kapitel 8.12 "Wählen des Betriebsmodus", Seite 81. Die Schaltfläche [START] in der Funktionsleiste antippen. Bedienungsanleitung K-365 Dist Line 85/116...
Die angegebene Aktion auswählen. Filtern nach Filter auswählen, den Sie verwenden möchten. Anzeigen der Bestimmungsdaten Zum angegebenen Untermenü navigieren. Bestimmung auswählen, die Sie einsehen möchten. ð Auf dem Display werden die Bestimmungsdaten angezeigt. Löschen von Bestimmungsdaten 86/116 Bedienungsanleitung K-365 Dist Line...
Bestimmung auswählen, die Sie exportieren möchten. Die angegebene Funktion in der Funktionsleiste EXPORT drücken. 9.8.2 Exportieren aller Bestimmungsdaten (nur Pro Interface) Spezifikationen im Display: Zum angegebenen Menü navigieren. EXPORT Die angegebene Funktion in der Funktionsleiste drücken. Bedienungsanleitung K-365 Dist Line 87/116...
Warn- und Hinweissymbole 10.10 Reinigen und Warten der Brücke einmal im Jahr Brücke zwischen ersetzen. Spritzschutz und Kühler 10.11 Reinigen und Warten der NaOH-Pumpe einmal im Dosierpumpen Jahr ersetzen. 10.15 Reinigen und Warten der Abfallpumpen 88/116 Bedienungsanleitung K-365 Dist Line...
ð Dadurch können Haarrisse entstehen, die zum Bruch führen können. 10.3 Reinigen der Glaskomponenten Die folgenden Werte für die Reinigung können angepasst werden (die Liste unterscheidet sich je nach Gerätekonfiguration): [Volumen H₂O] [Dampfleistung] [Destillationszeit] [Absaugdauer Probenglas] [Absaugdauer Vorlagegefäss] Bedienungsanleitung K-365 Dist Line 89/116...
ð Wenn das Glasteil eine Verschlechterung (Verlust der Transparenz/Kratzer in der Glaswand) oder Undichtigkeiten (weisse Rückstände) aufweist, tauschen Sie es aus. 10.7 Reinigen und Warten des Dampfeinlass- und Kühlerauslassschlauches Schläuche auf Schmutz oder Rückstände prüfen. Abhängig von der Nutzung regelmässig reinigen und ersetzen. 90/116 Bedienungsanleitung K-365 Dist Line...
Kalk, Algen und Rost zu entfernen. 10.13 Reinigen und Warten des Dampfgenerators Destillationsvolumen prüfen. ð Gerät entkalken, wenn die Kondensatmenge weniger als 160 mL Wasser/pro 5 Minuten Destillation (nach dem Vorheizen) beträgt. Siehe Kapitel 10.16 "Entkalken des Geräts", Seite 94. Bedienungsanleitung K-365 Dist Line 91/116...
"Installieren des Auffanggefässes", Seite 80. Pumpenkalibration Zum angegebenen Untermenü navigieren. Die angegebene Aktion auswählen. Säure Die angegebene Funktion in der Funktionsleiste START drücken. Warten, bis das Display einen numerischen Eingabedialog anzeigt. Probenglas entfernen. Volumen im Probenglas messen. 92/116 Bedienungsanleitung K-365 Dist Line...
Die angegebene Funktion in der Funktionsleiste SAVE drücken. 10.14. Kalibrieren der H₃BO₃-Pumpe Spezifikationen im Display: Voraussetzung: R Ein Auffanggefäss ist installiert. Siehe Kapitel 8.9 "Installieren des Auffanggefässes", Pumpenkalibration Seite 80. Zum angegebenen Untermenü navigieren. H₃BO₃ Die angegebene Aktion auswählen. Soll-Volumen Bedienungsanleitung K-365 Dist Line 93/116...
Das andere Schlauchende in der Entkalkungslösung platzieren. Den Hauptschalter Ein / Aus in die Einschaltposition bringen. Schaltfläche [READY] in der Funktionsleiste drücken. Warten, bis die Pumpen nicht mehr arbeiten. Den Hauptschalter Ein/Aus in die Ausschaltposition bringen. 30 Minuten warten. 94/116 Bedienungsanleitung K-365 Dist Line...
Die Installation erfolgt in umgekehrter Reihenfolge. Schutzschild entfernen. Siehe Kapitel 10.19 "Anbringen und Entfernen des Schutzschildes", Seite 97. Überwurfmutter am Spritzschutz lösen. Die Mutter am Spritzschutz öffnen. Den Spritzschutz entfernen. Dampfanschluss entfernen. NaOH-/Säure-Anschluss entfernen (je nach Gerätekonfiguration). Bedienungsanleitung K-365 Dist Line 95/116...
Schutzschild entfernen. Siehe Kapitel 10.19 "Anbringen und Entfernen des Schutzschildes", Seite 97. Überwurfmutter am Kühler lösen. Unteren Kühlwasserschlauch vom Gerät entfernen. Kühlwasserschlauch in den Becherkolben führen. Oberen Kühlwasserschlauch vom Kühler lösen. Warten, bis der Kühler leer ist. Gummiband entfernen. 96/116 Bedienungsanleitung K-365 Dist Line...
Mit den manuellen Funktionen 100 mL pumpen. Siehe Kapitel 8.13 "Manuell dosieren", Seite 81. 10.22 Ersetzen der Probenglasdichtung HINWEIS Die Installation erfolgt in umgekehrter Reihenfolge. HINWEIS Dichtung vor der Installation mit Wasser anfeuchten. Schutzschild entfernen. Siehe Kapitel 10.19.1 "Entfernen des Schutzschildes", Seite 97. Bedienungsanleitung K-365 Dist Line 97/116...
Seite 98
Büchi Labortechnik AG 10 | Reinigung und Wartung Überwurfmutter lösen. Die Mutter am Spritzschutz öffnen. Den Spritzschutz entfernen. Die Dichtung entfernen. 98/116 Bedienungsanleitung K-365 Dist Line...
Dämpfen Saugleistung des Scrubbers zu Wartungsmassnahmen am niedrig. Scrubber durchführen. Siehe Bedienungsanleitung des "Scrubbers". Leck im System, z. B. Verbindungen zwischen Schlauchanschluss nicht dicht. Aufschlussgerät und Scrubber untersuchen. Schläuche verstopft. Schläuche reinigen. Reduzierte Saugleistung am Bypassventil. Bedienungsanleitung K-365 Dist Line 99/116...
Fehlersuche und -behebung: Destillation Problem Mögliche Ursache Massnahme Spritzen bei Das Probenglas ist zu klein. Grösseres Probenglas Destillation oder wählen. Zugabe von Probenvolumen zu gross. Probenvolumen reduzieren. Chemikalien Zur Verdünnung verwendete Verdünnungsvolumen Wassermenge zu gering. erhöhen. 100/116 Bedienungsanleitung K-365 Dist Line...
Seite 101
Titrationsparameter prüfen. Titer für verwendeten Titranten prüfen. pH-Elektrode ist fehlerhaft. Die Elektrode kalibrieren. Siehe dazugehörige Dokumentation. Elektrode warten. Siehe dazugehörige Dokumentation. Falls nötig, austauschen. Glasteile verschmutzt. Glasteile reinigen. Siehe Kapitel 10.2 "Reinigen und Warten der Probengläser", Seite 89. Bedienungsanleitung K-365 Dist Line 101/116...
Seite 102
Falls nötig, austauschen. Titrant-Lösung Titer des Titranten prüfen. pH-Elektrode ist fehlerhaft. Die Elektrode kalibrieren. Siehe dazugehörige Dokumentation. Elektrode warten. Siehe dazugehörige Dokumentation. Falls nötig, austauschen. Glasteile verschmutzt. Glasteile reinigen. Siehe Kapitel 10.2 "Reinigen und Warten der Probengläser", Seite 89. 102/116 Bedienungsanleitung K-365 Dist Line...
Seite 103
Unvollständiger Aufschluss, zu Geeignete Aufschlussdauer kurze Aufschlussdauer. wählen. Farbgebung der Proben vor Aufschluss prüfen. ð Lösung sollte am Ende des Aufschlusses transparent sein. Rührer ist fehlerhaft. Rührer reinigen. Falls nötig, Rührer austauschen. Wackelkontakt der Sensorkabel überprüfen. Sensorkabel. Bedienungsanleitung K-365 Dist Line 103/116...
Gerät und Display prüfen. unterbrochen. An den BÜCHI- Kundendienst wenden. Kein Durchfluss des Die Kühlwasserzufuhr ist Sicherstellen, dass die Kühlwassers blockiert. Schläuche nicht geknickt sind. Auf Undichtigkeiten zwischen Gerät und Kühlwasserquelle prüfen. Kühlwasserflusssensor ist Schläuche reinigen. blockiert. 104/116 Bedienungsanleitung K-365 Dist Line...
Schläuche auf Undichtigkeiten und Beschädigungen prüfen. Die Absaugpumpe ist Prüfen, ob sich das Rad in fehlerhaft. der Pumpe dreht. An den BÜCHI- Kundendienst wenden. 11.4 Festziehen der Probenglasdichtung Mutter am Spritzschutz drehen. Bedienungsanleitung K-365 Dist Line 105/116...
Wasser aus dem Dampfgenerator ablassen Voraussetzung: R Der Hauptschalter Ein / Aus ist in der Ausschaltposition. Einen Abflussschlauch an dem mit Steam Generator OUT gekennzeichneten Anschluss installieren. Das andere Schlauchende in einem Ausguss platzieren. Das Ventil öffnen. 106/116 Bedienungsanleitung K-365 Dist Line...
StatusLight cpl., incl. communication cable 11068959 Indicates the status of the instrument (instrument is ready to use, has an error or is in operation). BUCHI Bluetooth® Dongle, connects instrument 11067770 to smartphone via Bluetooth® Adapter for 3rd party sample tubes...
Seals, set. 10 pcs, for hose barbs GL14, 040040 FPM, green 13.1.3 Ersatzteile für Behälter/Tank Best. Nummer Grafik Cap Set, 10 L tank 11072173 Canister 10L thin walled 043410 Cap Set, 20 L tank 11072174 Bedienungsanleitung K-365 Dist Line 109/116...
11059690 20 pcs. Sample tubes 300 mL 037377 For sample volumes up to 200 mL or 5 g in weight 4 pcs. Sample tubes graduated 300 mL 043049 4 pcs. Sample tube 500 mL 026128 Bedienungsanleitung K-365 Dist Line 111/116...
To connect the Metrohm Titrino plus, a Metrohm remote box is needed, see also quick guide. Tubing to peristaltic pump 11070015 Silicone hose D6/9 L=3 m 048355 13.1.8 Sonstige Ersatzteile Best. Nummer Grafik Cap RJ-45 cap 11055949 USB cover 11069375 Level sensor capacitive 11065245 112/116 Bedienungsanleitung K-365 Dist Line...
Upgrade Basic base unit with aspiration pump and I-300 Pro 11CSN12159 Upgrade Multi base unit with titration vessel 11CSN12160 13.1.1 Unterlagen Best. Nummer IQ/OQ set MultiDist en 11073602 Repeating OQ MultiDist en 11073603 IQ/OQ set BasicDist en 11073631 Repeating OQ BasicDist en 11073632 Bedienungsanleitung K-365 Dist Line 113/116...
Seite 114
Comprehensive guide covering all aspects of the theoretical and practical know- how. Kjeldahl Practice Guide (EN) 11592548 Provides theoretical background information, useful hints and calculation tables for daily routine work Kjeldahl Practice Guide (DE) 11592547 Kjeldahl Practice Guide (CN) 11592549 114/116 Bedienungsanleitung K-365 Dist Line...
Seite 116
Wir werden weltweit von mehr als 100 Vertriebspartnern vertreten. Ihren Händler vor Ort finden Sie unter: www.buchi.com...
