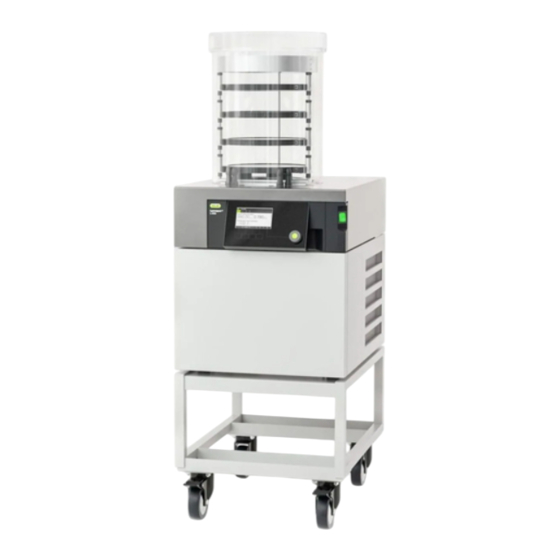

Lyovapor L-200 / L-200 Pro Bedienungsanleitung...
Seite 2
Meierseggstrasse 40 Postfach CH-9230 Flawil 1 E-Mail: quality@buchi.com BÜCHI behält sich das Recht vor, diese Anleitung auf Grund künftiger Erfahrungen nach Bedarf zu ändern. Dies gilt insbesondere für Aufbau, Abbildungen und technische Details. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Darin enthaltene Informationen dürfen nicht reproduziert, vertrieben oder für Wettbewerbszwecke verwendet oder Drittparteien zur Verfügung...
Störungen, die aufgrund der Missachtung dieses Bedienungshandbuchs auftreten. Wenn Sie nach dem Lesen dieses Bedienungshandbuchs Fragen haben, kontaktieren Sie bitte: BÜCHI Labortechnik AG Kundendienst. https://www.buchi.com/contact Angeschlossene Geräte Neben dieser Gebrauchsanweisung bitte die Anweisungen und Spezifikationen in der Dokumentation für die angeschlossenen Geräte einhalten.
Büchi Labortechnik AG 1 | Zu diesem Dokument 1.3.2 Gebotssymbole Symbol Bedeutung Symbol Bedeutung Augenschutz benutzen Schutzkleidung benutzen Schutzhandschuhe benutzen Schwere Last, nur mit Hilfe heben 1.3.3 Auszeichnungen und Symbole HINWEIS Dieses Symbol weist auf nützliche und wichtige Informationen hin. R Dieses Zeichen weist auf eine Voraussetzung hin, die vor dem Ausführen der nachfolgenden Handlungsanweisung erfüllt sein muss.
Büchi Labortechnik AG Sicherheit | 2 Sicherheit Bestimmungsgemässe Verwendung Der Lyovapor™ L-200 dient zum Gefriertrocknen von festem Ausgangsgut in Ampullen, Vials, Schalen, Rund- oder Weithalskolben und ist ausschliesslich für diesen Verwendungszweck bestimmt. Der Lyovapor™ L-200 kann in Laboren für folgende Tätigkeiten eingesetzt werden: ...
Das Personal muss die vor Ort geltenden Anforderungen und Vorschriften für sicheres und gefahrenbewusstes Arbeiten einhalten. Sicherheitsrelevante Vorfälle, die bei der Verwendung des Geräts auftreten, sollten dem Hersteller gemeldet werden (quality@buchi.com). BÜCHI-Servicetechniker Von BÜCHI autorisierte Servicetechniker haben spezielle Schulungen absolviert und sind von der BÜCHI Labortechnik AG autorisiert, spezielle Wartungs- und...
Büchi Labortechnik AG Sicherheit | 2 2.5.1 Störungen im Betrieb Bei einem beschädigten Gerät können scharfe Kanten oder offenliegende elektrische Leitungen zu Verletzungen führen. Gerät regelmässig auf sichtbare Schäden prüfen. Bei Störungen sofort das Gerät abschalten, die Stromversorgung ausstecken und den Betreiber informieren.
Büchi Labortechnik AG 2 | Sicherheit Modifikationen Unerlaubte Modifikationen können die Sicherheit beeinträchtigen und zu Unfällen führen. Nur Originalzubehör, Ersatzteile und Verbrauchsmaterialien von BÜCHI verwenden. Technische Änderungen nur mit vorheriger schriftlicher Genehmigung von BÜCHI durchführen. Änderungen nur von BÜCHI-Servicetechnikern durchführen lassen. BÜCHI übernimmt keine Haftung für Schäden, Störungen und Fehlfunktionen, die durch nicht genehmigte Änderungen entstehen.
Büchi Labortechnik AG Produktbeschreibung | 3 Produktbeschreibung Funktionsbeschreibung Der Lyovapor™ ist ein Gefriertrockner, in dem gefrorene Zubereitungen produktschonend getrocknet werden. Die Grundlage des Gefriertrocknens ist die Sublimation. Als Sublimation bezeichnet man den Prozess des unmittelbaren Übergangs eines Stoffes vom festen in den gasförmigen Aggregatzustand.
Büchi Labortechnik AG 3 | Produktbeschreibung Da der Eiskondensator kälter als die zu trocknende Zubereitung ist, ist der Dampfdruck im Bereich des Eiskondensators niedriger als im Bereich der Zubereitung. Der aus der Zubereitung austretende Wasserdampf strömt daher zum Eiskondensator. Der Wasserdampf kondensiert an der Kondensatorschlange im Eiskondensator.
Büchi Labortechnik AG 3 | Produktbeschreibung 3.2.4 Bedieneinheit Abb. 5: Bedieneinheit Display Funktionstasten Navigationsrad 3.2.5 Bedieneinheit Pro Abb. 6: Bedieneinheit Pro Display mit Touchfunktion Navigationsrad Typenschild Das Typenschild identifiziert das Instrument. Das Typenschild befindet sich auf der Rückseite des Instruments. 18/104 Bedienungsanleitung Lyovapor L-200 / L-200 Pro...
Büchi Labortechnik AG Produktbeschreibung | 3 Buchi Operations India Private Limited 394230 Surat / India Type xxxxxxxx Volt xxx-xxx Freq Power xxxx Built 20xx Designed by BUCHI in Switzerland Made in India Abb. 7: Typenschild Firmenname und Anschrift Instrumentenname Seriennummer Eingangsspannungsbereich...
Büchi Labortechnik AG 3 | Produktbeschreibung Specification L-200 for 50 Hz L-200 for 60 Hz Anschlussspannung 220-240 VAC 208-230 VAC Leistungsaufnahme 1'200 W 1'200 W (Nennwert) Leistungsaufnahme 1'800 W 1'800 W (Grenzwert) Sicherung 10 A / 250 V 10 A / 250 V Frequenz 50 Hz 60Hz...
Büchi Labortechnik AG 4 | Transport und Lagerung Transport und Lagerung Transport ACHTUNG Bruchgefahr durch unsachgemässen Transport Sicherstellen, dass das Instrument vollständig demontiert ist. Alle Teile des Instruments bruchsicher verpacken. Nach Möglichkeit die Originalverpackung verwenden. Schwere Stösse beim Transport vermeiden. Nach dem Transport das Instrument und alle Glasteile auf Beschädigungen prüfen.
Seite 23
Büchi Labortechnik AG Transport und Lagerung | 4 Abb. 8: Instrument anheben Instrument Füsse Gerätewagen Bremsen Gerätewagen Voraussetzung: R Sicherstellen, dass die Bremsen am Gerätewagen geschlossen sind. Instrument mit vier Personen an den angegeben Stellen an der Vorder- und an der Rückseite anheben. Instrument auf dem Gerätewagen abstellen.
Büchi Labortechnik AG 5 | Inbetriebnahme Inbetriebnahme Standort ACHTUNG Beschädigung des Instruments durch zu frühes Einschalten. Nach dem Transport zwölf Stunden vor dem Einschalten des Instruments warten. Das Öl im Kühlsystem benötigt zwölf Stunden um sich im Kältekompressor zu sammeln. Der Standort muss folgende Anforderungen erfüllen: ...
Büchi Labortechnik AG Inbetriebnahme | 5 Abb. 9: Lyovapor™ L-200 Sicherungsöse Sicherungsöse über eine reissfeste Schnur oder einen Draht mit einem Fixpunkt verbinden. Instrument in Betrieb nehmen ACHTUNG Beschädigung des Instruments durch verfrühtes Wiedereinschalten Vor dem Wiedereinschalten des Instruments zehn Minuten warten. Das Öl des Kältekompressors benötigt zehn Minuten um in den Sammelbehälter zurück zu laufen.
Büchi Labortechnik AG 5 | Inbetriebnahme Voraussetzung: R Die Ausführung der Elektroinstallation entspricht dem Typenschild. R Die Elektroinstallation umfasst ein ordnungsgemässes Erdungssystem. R Die Elektroinstallation muss mit angemessenen Sicherungen und elektrischen Sicherheitsvorkehrungen ausgestattet sein. R Der Aufstellort entspricht den Spezifikationen der technischen Daten.
Büchi Labortechnik AG Inbetriebnahme | 5 Das Druckregelventil an den 90° Bogen montieren. Die montierte advanced vacuum control Einheit an das Instrument montieren. Den Stecker Belüftungsventil in den Anschluss mit der Aufschrift Aeration Valve stecken. Den Stecker Druckregelventil in den Anschluss mit der Aufschrift Regulation valve stecken.
Seite 28
Büchi Labortechnik AG 5 | Inbetriebnahme Abb. 10: Manueller Schalter Hauptventil Hauptventil Manueller Schalter Hauptventil Stellungen des manuellen Schalters Stellung Manueller Bedeutung Schalter Voraussetzung: R Druckregelventil und Belüftungsventil sind angeschlossen. Die Regulierung des Vakuums erfolgt über das Druckregelventil und das Belüftungsventil. Voraussetzung: R Druckregelventil und Belüftungsventil sind nicht angeschlossen.
Büchi Labortechnik AG Inbetriebnahme | 5 5.3.5 Inertgas anschliessen (Option) Voraussetzung: R Sicherstellen, dass der Druck des Inert gases den technischen Daten entspricht. Siehe Kapitel 3.6 "Technische Daten", Seite 19 Den Schlauch Inertgas auf den Gasanschluss am Druckregelventil stecken. Den Schlauch Inertgas mit der Schlauchschelle befestigen.
Büchi Labortechnik AG 5 | Inbetriebnahme Abb. 12: Alternativen Drucksensor montieren Anschluss ISO-KF 16 Anschluss externer Drucksensor Hauptschalter Ein/Aus in die Position Aus schalten. Den Blinddeckel vom Anschluss (1) entfernen. Den Drucksensor an den Anschluss (1) anschliessen. Das Anschlusskabel des Drucksensors in den Anschluss mit Aufschrift External Vacuum Sensor (2) stecken.
Büchi Labortechnik AG Inbetriebnahme | 5 ACHTUNG Verschmutzung des Geräts Austretendes Kondensat kann das Instrument verschmutzen. Den Ablassschlauch für Kondensat mit Gefälle montieren. Darauf achten, dass der Ablassschlauch nicht in das Kondensat eintaucht. Den Ablassschlauch für Kondensat mit dem Endstopfen verschliessen, sobald die Reinigung des Instruments abgeschlossen ist.
Büchi Labortechnik AG 5 | Inbetriebnahme ACHTUNG Gasballastventil öffnen. Ein geschlossener Gasballast bei der Verwendung von Lösungsmitteln kann zu einer Beschädigung des Instruments führen. Das Gasballastventil öffnen. HINWEIS Um die Lebensdauer der Vakuumpumpe zu erhöhen, die Vakuumpumpe mit einem offenen Gasballastventil betreiben. HINWEIS Vakuumpumpe entsprechend den Vorgaben des Herstellers vorbereiten.
Zur Massnahme [Netzwerk] navigieren. Die Funktion [DHCP] aktivieren. ð Das Gerät ist vorbereitet. 5.5.3 BUCHI Cloud Zugang freischalten Zugang zur BÜCHI Cloud aktivieren, um die BÜCHI Monitor App und die BÜCHI Lyovapor Software nutzen zu können. Navigationspfad ➔ Einstellungen ➔ Netzwerk ➔ BÜCHI Cloud ➔...
Seite 34
Büchi Labortechnik AG 5 | Inbetriebnahme Bedieneinheit nach vorne klappen. Die SD Karte auf der Unterseite einlegen. Instrument einschalten. ð Die Statusleiste zeigt das Symbol SD Karte. Folgende Daten werden auf der SD Karte gespeichert: Nummerierung Datum Uhrzeit ...
Büchi Labortechnik AG Bedienung Bedieneinheit | 6 Bedienung Bedieneinheit Dieses Kapitel beschreibt die Bedienung des Geräts mit dem Bedienfeld. VORSICHT Verletzungsgefahr durch Glassplitter Beschädigung des Displays durch scharfe Gegenstände. Scharfe Gegenstände vom Display fernhalten. ACHTUNG Unnötige Betriebsstunden können die Lebensdauer des Geräts beeinträchtigen. Das Gerät ausschalten, wenn über mehrere Tage keine Proben verarbeitet werden.
Büchi Labortechnik AG 6 | Bedienung Bedieneinheit Bezeichnung Funktion Funktionstasten Durch Drücken der Funktionstaste wird die zugeordnete Funktion in der Funktionsleiste ausgeführt. Funktionsleiste Entsprechend der Nutzung zeigt die Funktionsleiste Funktionen zur Ausführung. Die Funktionen in der Funktionsleiste werden durch Antippen der Funktionstasten oder des Navigationsrads ausgeführt.
Büchi Labortechnik AG 6 | Bedienung Bedieneinheit Untermenü Prozesseinstellungen Das Untermenü [Prozesseinstellungen] beinhaltet Funktionen zur automatischen Prozesssteuerung. Aktion Option Erläuterung [Vakuumtest nach Aus/Ein Automatischer Vakuumtest nach der Konditionieren] Konditionierungsphase Untermenü Einstellungen Das Untermenü [Einstellungen] beinhaltet Systemeinstellungen des Instruments. Aktion Option Erläuterung [Mobile Verbindung Anzeige...
Seite 39
[Netzwerk] Eingabe Wert Folgende Werte können verändert werden: Gerätename / MAC Adresse / DHCP / IP-Adresse System / Subnetzmaske / Gateway / DNS Server / BUCHI Cloud / IP-Adresse Server [APP Verbindung Sicherheitsabfrage Externe Verbindungen zum löschen] Instrument werden zurückgesetzt.
Seite 40
Büchi Labortechnik AG 6 | Bedienung Bedieneinheit Aktion Option Erläuterung [Vakuumsystem] Anzeige Die folgenden Angaben zur Vakuumpumpe sind verfügbar: Betriebsstunden Pumpe Betriebsstunden Pumpenöl Druck im Eiskondensator Hauptventil Vakuumpumpe Belüftungsventil Regelventil Vakuumregelung 1 ...
Büchi Labortechnik AG Bedienung Bedieneinheit | 6 Aktion Option Erläuterung [Netzwerkdiagnose] Einstellungen anzeigen/ Die folgenden Angaben zur eingeben Netzwerkdiagnose sind verfügbar: MAC-Adresse Netzunterbrechungen Ereignisliste 6.3.4 Menü Meldungen Im Menü [Benachrichtigungen] werden die aktuellen Benachrichtigung des Geräts sowie der Benachrichtigungsverlauf angezeigt. Möglich sind die folgenden Benachrichtigungen: ...
Seite 42
Gefriertrocknungsprozesses werden neu eingerichtet. Reconditioning Das Gerät wird nach einem vorübergehenden Stromausfall (< 15 min) neu gestartet. Symbole in der Statusleiste Symbol Status Das Instrument ist mit der BUCHI Cloud verbunden. Das Gerät wird abgetaut. 42/104 Bedienungsanleitung Lyovapor L-200 / L-200 Pro...
Büchi Labortechnik AG Bedienung Bedieneinheit | 6 Symbol Status Das Gerät startet. Das Gerät befindet sich im Energiesparmodus. Vor dem Gefriertrocknungsprozess: Den Trockenaufsatz mit einer gefrorenen Zubereitung bestücken. Nach dem Gefriertrocknungsprozess: Die fertige Zubereitung aus dem Trockenaufsatz entfernen. Das System evakuiert auf den eingestellten Druck. Das Instrument führt einen Vakuumtest oder einen Dichtheitstest durch.
Büchi Labortechnik AG 6 | Bedienung Bedieneinheit Einen Trockenaufsatz montieren. Siehe Kapitel 8 "Bedienung Trockenaufsätze", Seite 71. Den Trockenaufsatz mit gefrorenen Zubereitungen bestücken. Entsprechend dem Navigationspfad zum Menü [Start] navigieren. Die Soll-Werte der Prozessparameter einstellen. In der Funktionsleiste die Funktion [Start] antippen. ð...
Büchi Labortechnik AG Bedienung Bedieneinheit | 6 ACHTUNG Das Eis nicht unter mechanischer Krafteinwirkung vom Eiskondensator entfernen. Navigationspfad ➔ Start Voraussetzung: R Der Gefriertrocknungsprozess ist beendet. Den Abflussschlauch für das Kondensat so positionieren, dass das Kondensat abgelassen werden kann. Siehe Kapitel 5.3.9 "Ablassschlauch für Kondensat vorbereiten", Seite 30 Entsprechend dem Navigationspfad zum Menü...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Bedienung Bedieneinheit Pro Dieses Kapitel beschreibt die Bedienung des Geräts mit dem Pro-Bedienfeld. VORSICHT Verletzungsgefahr durch Glassplitter Beschädigung des Displays durch scharfe Gegenstände. Scharfe Gegenstände vom Display fernhalten. ACHTUNG Unnötige Betriebsstunden können die Lebensdauer des Geräts beeinträchtigen. Das Gerät ausschalten, wenn über mehrere Tage keine Proben verarbeitet werden.
Seite 47
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Die Funktionen in der Funktionsleiste werden durch Antippen der Funktionstasten oder des Navigationsrads ausgeführt. Allgemeine Funktionstasten Symbol Bezeichnung Bedeutung [Zurück] Die Bedieneinheit wechselt zur vorhergehenden Sicht. [Abbrechen] Einen Vorgang abbrechen. [Zu Favoriten Fügt die Auswahl dem Menü...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Symbol Bezeichnung Bedeutung SKIP [Überspringen] Den laufenden Prozess überspringen. DELETE [Löschen] Die ausgewählte Methode oder den ausgewählten Schritt löschen. COPY [COPY] Kopiert die gewählte Methode. Weitere Symbole auf der Bedieneinheit Symbol Bezeichnung Bedeutung [Geschlossen] Die zugeordnete Methode ist aktiv...
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Die Funktion [Bearbeiten] in der Funktionsleiste antippen. ð Der ausgewählte Parameter wird auf dem Bedienfeld schwarz hervorgehoben. Um einen Wert zu erhöhen oder zu verringern, das Dialogfeld zur Eingabe von Zahlen verwenden. Das Navigationsrad drücken.
Seite 50
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Aktion Option Erläuterung [Vakuumtest nach Aus/Ein Automatischer Vakuumtest nach der Konditionieren] Konditionierungsphase [Dichtheitstest nach Aus/Ein Automatischer Dichtheitstest nach Konditionieren] der Konditionierungsphase. Untermenü Einstellungen Das Untermenü [Einstellungen] beinhaltet Systemeinstellungen des Instruments. Aktion Option Erläuterung [Mobile Verbindung Anzeige...
Seite 51
[Netzwerk] Eingabe Wert Folgende Werte können verändert werden: Gerätename / MAC Adresse / DHCP / IP-Adresse System / Subnetzmaske / Gateway / DNS Server / BUCHI Cloud / IP-Adresse Server [APP Verbindung Sicherheitsabfrage Externe Verbindungen zum löschen] Instrument werden zurückgesetzt.
Seite 52
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Aktion Option Erläuterung [Vakuumsystem] Anzeige Die folgenden Angaben zur Vakuumpumpe sind verfügbar: Betriebsstunden Pumpe Betriebsstunden Pumpenöl Druck im Eiskondensator Hauptventil Vakuumpumpe Belüftungsventil Regelventil Vakuumregelung 1 ...
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Aktion Option Erläuterung [L-200] Anzeige Folgende Informationen zum L-200 sind verfügbar: Seriennummer Firmware Version Betriebsstunden Status Elektronikboard Temperatur Eingangsspannung 48 V Eingangsspannung 24 V Eingangsspannung 5 V ...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Symbol Bezeichnung Bedeutung Bestätigt Die Meldung wurde bearbeitet und quittiert. < Gegangen Der Auslöser der Meldung ist nicht mehr vorhanden. > Gekommen Das Display zeigt eine Meldung. Statusleiste Die Statusleiste zeigt den Status des Instruments. Folgende Status sind möglich: Anzeigen in der Statusleiste Unload / Load...
Seite 55
Das Gerät durchläuft gerade einen Gefriertrocknungsprozess nach einer Methode. Das Gerät startet. Das Gerät durchläuft gerade einen manuellen Gefriertrocknungsprozess. Das Instrument ist mit der BUCHI Cloud verbunden. Der Probenschutz ist aktiv. Grund: Der Druck ist ausserhalb der Drucklimite. Der Probenschutz ist aktiv.
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Symbol Status Vor dem Gefriertrocknungsprozess: Den Trockenaufsatz mit einer gefrorenen Zubereitung bestücken. Nach dem Gefriertrocknungsprozess: Die fertige Zubereitung aus dem Trockenaufsatz entfernen. Das Instrument führt einen Vakuumtest oder einen Dichtheitstest durch. Das System evakuiert auf den eingestellten Druck. Die Speicherkarte ist eingelegt.
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Die Aktion [Information] antippen. ð Die Bedieneinheit zeigt die Aktion Information. Die Einstellung [Name] antippen. ð Die Bedieneinheit zeigt einen Dialog mit einem alphanumerischen Eingabefeld. Einen Namen für die Methode vergeben. In der Funktionsleiste die Funktion [Speichern] antippen. ð...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro 7.6.5 Ladetemperatur Stellfläche einstellen Navigationspfad ➔ Methode Entsprechend dem Navigationspfad zum Menü [Methode] navigieren. Den Namen der Methode antippen, die bearbeitet werden soll. ð Die Bedieneinheit zeigt die ausgewählte Methode grün hinterlegt. Die Aktion [Generell] antippen.
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Einstellung Option Bedeutung [Druckbereich] Geregelt / Minimum Geregelt: Die Werte der Einstellungen Druck und Drucklimitte werden ausgeführt. Minimum: Das tiefst mögliche Vakuum wird ausgeführt. [Druck] Wert eingeben Einen Wert für den geregelten Druck einstellen.
Seite 60
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Den Namen der Methode antippen, die bearbeitet werden soll. ð Die Bedieneinheit zeigt die ausgewählte Methode grün hinterlegt. Die Aktion [Phase] antippen. ð Die Bedieneinheit zeigt die Sicht Phase. Folgende Phasen einer Methode sind vorhanden Phase Einstellung Option...
Seite 61
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Phase Einstellung Option Bedeutung [Sekundärtr [Druck Aktion] kein / kein: Es wird keine Aktion ocknen] Probenschutz / ausgeführt. Meldung Probenschutz: Bei zu hohem Druck wird das Heizen der Stellflächen unterbrochen. Meldung: Bei zu hohem Druck zeigt die Bedieneinheit eine Meldung.
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Einstellungen einer Phase bearbeiten Die Phase antippen, die bearbeitet werden soll. ð Die Bedieneinheit zeigt die ausgewählte Phase grün hinterlegt. Die Einstellung antippen, die bearbeitet werden soll. Einstellung vornehmen In der Funktionsleiste die Funktion [Speichern] antippen. ð...
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Den Drucksensor mit der Dichtung auf den Anschluss stecken und mit der Klemme befestigen. Den Stecker des Drucksensor in den Anschluss mit der Aufschrift External Vacuum Sensor stecken. Den Sensor Inficon Porter CDG020 D auf der Bedieneinheit im Untermenü...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Einstellung Option Erläuterung [Startzeit] Eingabe Wert Den Zeitpunkt einstellen, ab dem der Druckdifferenztest ausgeführt werden soll. Der Wert bezieht sich auf die Zeit vor dem Abschluss der Primärtrocknungsphase. [Druckdifferenz Eingabe Wert Schwellenwert zwischen den Limitte] zwei Sensoren, der unterschritten werden muss.
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Den optionalen Temperatursensor in der Probe platzieren. Entsprechend dem Navigationspfad zum Menü [Methode] navigieren. Den Namen der Methode antippen, die bearbeitet werden soll. ð Die Bedieneinheit zeigt die ausgewählte Methode grün hinterlegt. Die Aktion [Phase] antippen.
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Entsprechend dem Navigationspfad zur Sicht Druckdifferenztest navigieren. ð Die Bedieneinheit zeigt den Offset Wert. Gefriertrocknung mit einer Methode durchführen [Bedieneinheit Pro] 7.9.1 Instrument vorbereiten Dauer: ca. 30 min HINWEIS Um die Kondensation von Luftfeuchtigkeit im Kondensator zu minimieren, einen Trockenaufsatz montieren.
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Es wird ein Gas verwendet Voraussetzung: R Das Instrument ist vorbereitet. R Eine Methode ist ausgewählt. Einen Trockenaufsatz montieren. Siehe Kapitel 8 "Bedienung Trockenaufsätze", Seite 71. Den Trockenaufsatz mit gefrorenen Zubereitungen bestücken. Entsprechend dem Navigationspfad zum Menü [Start] navigieren. In der Funktionsleiste die Funktion [Start] antippen.
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro Die Sicherheitsabfrage mit YES bestätigen. ð Das System wird belüftet. ð Die Statuszeile zeigt den Status Aerating. Warten, bis die Statuszeile den Status Unload / Load zeigt. Die fertige Zubereitung aus dem Trockenaufsatz entfernen. 7.9.6 Instrument herunterfahren Erforde...
Büchi Labortechnik AG Bedienung Bedieneinheit Pro | 7 Navigationspfad ➔ Start Entsprechend dem Navigationspfad zum Menü [Start] navigieren. In der Funktionsleiste die Funktion [Start Konditionierung] antippen. ð Die Temperatur im Eiskondensator kühlt auf Betriebstemperatur ab. ð Die Vakuumpumpe wird auf Betriebstemperatur gebracht. ð...
Büchi Labortechnik AG 7 | Bedienung Bedieneinheit Pro ACHTUNG Das Eis nicht unter mechanischer Krafteinwirkung vom Eiskondensator entfernen. Navigationspfad ➔ Start Voraussetzung: R Der Gefriertrocknungsprozess ist beendet. Den Abflussschlauch für das Kondensat so positionieren, dass das Kondensat abgelassen werden kann. Siehe Kapitel 5.3.9 "Ablassschlauch für Kondensat vorbereiten", Seite 30 Entsprechend dem Navigationspfad zum Menü...
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Bedienung Trockenaufsätze Bedienung Trockenkammer Acryl Stoppering Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist. Den O-Ring Ø 300 mm auf Beschädigungen überprüfen. Den O-Ring Ø 300 mm in die Nut über den Eiskondensator einsetzen.
Seite 72
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Den Einschub für Stellflächen ausrichten. Die Befestigungsschrauben anziehen. Das Rack auf das Zwischenblech stellen. Die Stellflächen in das Rack schieben. Den Stecker auf den Anschluss Stellfläche drücken und den Ring gleichzeitig nach links drehen.
Seite 73
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Den Zylinder in die Nut über der Hauptplatte stellen. Den O-Ring auf Beschädigungen überprüfen. Das Handrad nach oben drehen bis der Teller im Inneren des Deckels die Hacken vollständig nach innen gedrückt hat. Den O-Ring in die Nut des Deckels einsetzen.
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Bedienung Trockenkammer Acryl Manifold (heizbare Stellflächen) Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist. Den O-Ring Ø 300 mm auf Beschädigungen überprüfen. Den O-Ring Ø 300 mm in die Nut über den Eiskondensator einsetzen.
Seite 75
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Die Befestigungsschrauben anziehen. Das Rack auf das Zwischenblech stellen. Die Stellflächen in das Rack schieben. Den Stecker auf den Anschluss Stellfläche drücken und den Ring gleichzeitig nach links drehen. (Option) Den Stecker Temperatursensor so drehen, dass die Markierung am Stecker Temperatursensor und an der heizbaren Stellenfläche parallel sind Den Stecker Temperatursensor auf den...
Seite 76
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Den Zylinder in die Nut über der Hauptplatte stellen. Manifoldventil auf den Anschluss am Trockenaufsatz stecken. Den O-Ring auf Beschädigungen überprüfen. Den O-Ring in die Nut des Deckels einsetzen. Den Verteilerdeckel auf den Zylinder setzen. Gefriertrocknung durchführen.
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Bedienung Trockenkammer Acryl Manifold (nicht heizbare Stellflächen) Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist. Den O-Ring Ø 300 mm auf Beschädigungen überprüfen. Den O-Ring Ø 300 mm in die Nut über den Eiskondensator einsetzen.
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Manifoldventil auf den Anschluss am Trockenaufsatz stecken. Den O-Ring auf Beschädigungen überprüfen. Den O-Ring in die Nut des Deckels einsetzen. Den Verteilerdeckel auf den Zylinder setzen. Gefriertrocknung durchführen. Bedienung Trockenkammer Acryl (heizbare Stellfläche) Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist.
Seite 79
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Das Zwischenblech auf den Eiskondensator legen. Alle Befestigungsschraube lösen. Den Einschub für Stellflächen ausrichten. Die Befestigungsschrauben anziehen. Das Rack auf das Zwischenblech stellen. 79/104 Bedienungsanleitung Lyovapor L-200 / L-200 Pro...
Seite 80
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Die Stellflächen in das Rack schieben. Den Stecker auf den Anschluss Stellfläche drücken und den Ring gleichzeitig nach links drehen. (Option) Den Stecker Temperatursensor so drehen, dass die Markierung am Stecker Temperatursensor und an der heizbaren Stellenfläche parallel sind Den Stecker Temperatursensor auf den Anschluss drücken.
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Bedienung Trockenkammer Acryl (nicht heizbare Stellfläche) Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist. Den O-Ring Ø 300 mm auf Beschädigungen überprüfen. Den O-Ring Ø 300 mm in die Nut über den Eiskondensator einsetzen.
Büchi Labortechnik AG 8 | Bedienung Trockenaufsätze Den O-Ring auf Beschädigungen überprüfen. Den O-Ring in die Nut des Deckels einsetzen. Den Deckel auf den Zylinder setzen. Gefriertrocknung durchführen. Bedienung Trockenrechen Sicherstellen, dass die Nut über dem Eiskondensator sauber, staubfrei und nicht verkratzt ist.
Büchi Labortechnik AG Bedienung Trockenaufsätze | 8 Die Dichtung auf den Anschluss legen. Den Trockenrechen auf die Dichtung stellen und mit der Klemme befestigen. Gefriertrocknung durchführen. Bedienung Manifoldventile Der Hebel eines Manifoldventils lässt sich folgendermassen positionieren: Position Funktion A: Hebel oben Der angeschlossene Behälter wird evakuiert.
Büchi Labortechnik AG 9 | Reinigung und Wartung Reinigung und Wartung HINWEIS Bediener dürfen nur die in diesem Kapitel beschriebenen Wartungs- und Reinigungsarbeiten durchführen. Sämtliche Wartungs- und Reparaturarbeiten, bei denen das Gehäuse geöffnet werden muss, dürfen nur von BÜCHI Servicetechnikern durchgeführt werden. Regelmässige Wartungsarbeiten Komponente Massnahme...
Büchi Labortechnik AG Reinigung und Wartung | 9 Komponente Massnahme Intervall Gehäuse Gehäuse mit einem feuchten Tuch Wöchentlich abwischen. Bei starken Verschmutzungen Ethanol oder ein mildes Reinigungsmittel verwenden. Warnsymbole Überprüfen, ob die Warnsymbole am Wöchentlich Gerät leserlich sind. Reinigen, falls sie verschmutzt sind. Ablassventil Sieb entfernen.
Büchi Labortechnik AG 9 | Reinigung und Wartung Fehlersuche nach nicht bestandenem Vakuumtest Mögliche Ursache Massnahme Trockenaufsatz nicht korrekt montiert Trockenaufsatz korrekt montieren. Trockenaufsatz ist beschädigt PMMA Teile auf Funktionalität überprüfen, Manifoldventile austauschen, Ablassventil reinigen. O-Ringe verschmutzt O-Ringe mit einem feuchten Tuch abwischen.
Seite 87
Büchi Labortechnik AG Reinigung und Wartung | 9 36.46 L 43.41 L Trockenkammer Acryl Trockenkammer Acryl (mit 4 Stellflächen) (mit 6 Stellflächen) In der Funktionsleiste die Funktion [Start] antippen. ð Der Dichtheitstest startet. ð Die Statusleiste zeigt den Status Leak Test. ð...
Büchi Labortechnik AG 9 | Reinigung und Wartung 9.3.2 Dichtheitstest mit einem Trockenrechen durchführen Mit dem Dichtheitstest wird das Vakuumsystem auf mögliche Lecks geprüft. Dauer: 45 min HINWEIS Den Dichtheitstest kann durch Tippen auf [Stop] in der Funktionsleiste abgebrochen werden. Voraussetzung: R Die Konditionierung des Instruments ist abgeschlossen.
Seite 89
Büchi Labortechnik AG Reinigung und Wartung | 9 Fehlersuche nach nicht bestandenem Dichtheitstest Mögliche Ursache Massnahme Trockenaufsatz nicht korrekt montiert Trockenaufsatz korrekt montieren. O-Ringe verschmutzt O-Ring mit einem feuchten Tuch abwischen. O-Ringe beschädigt O-Ringe überprüfen und ggf. austauschen. Nut der O-Ringe ist verschmutzt Nut der O-Ringe mit einem feuchten Tuch reinigen.
Büchi Labortechnik AG 10 | Hilfe bei Störungen Hilfe bei Störungen 10.1 Fehlersuche Problem Mögliche Ursache Massnahme Kompressor startet Kompressor ohne Die Stromversorgung prüfen nicht oder schaltet Stromversorgung und Gerät einschalten. sich aus Kompressor überhitzt Kompressor abkühlen lassen. Umgebungsbedingungen prüfen. Sicherung hat ausgelöst Sicherung zurücksetzen.
Büchi Labortechnik AG Hilfe bei Störungen | 10 Störung Mögliche Ursache Behebung Vakuum wird nicht Das Vakuumsystem ist undicht. Das Ablassventil reinigen. erreicht Manifoldventil überprüfen. Siehe Kapitel 10.3 "Undichtes Manifold Ventil finden", Seite 91 Regulierungs- und Belüftungsventil überprüfen. Siehe Kapitel 10.4 "Undichtes Regulierungs- oder Belüftungsventil finden", Seite 92 Gegebenenfalls Schläuche...
Büchi Labortechnik AG 10 | Hilfe bei Störungen 10.4 Undichtes Regulierungs- oder Belüftungsventil finden Navigationspfad ➔ Start Voraussetzung: R Das Instrument ist vorbereitet. Regulierungs- oder Belüftungsventil entfernen. Öffnung mit KF16 Deckel verschliessen. Einen Trockenaufsatz montieren. Siehe Kapitel 8 "Bedienung Trockenaufsätze", Seite 71. Entsprechend dem Navigationspfad zum Menü...
Seite 93
Büchi Labortechnik AG Hilfe bei Störungen | 10 Fehlermeldung Mögliche Ursache Lösung 5040 Nur beim Primärtrocknen Eine niedrigere Solltemperatur von Pro-Geräten: Die der Stellflächen einstellen. tatsächliche Probentemperatur überschreitet die Kollapstemperatur und die Sicherheitstemperatur. Sekundärtrocknen: Die tatsächliche Probentemperatur liegt zu nah an der eingestellten Stellflächentemperatur.
Seite 94
Büchi Labortechnik AG 10 | Hilfe bei Störungen Fehlermeldung Mögliche Ursache Lösung 5271 Der tatsächliche Den Prozess stoppen. Eiskondensatordruck liegt Den Eiskondensator trocknen. unter dem Sollwert. Probenladung/Sublimation beschleunigen. 5272 Das Druckregelventil öffnet Akustisch prüfen, ob sich das nicht. Vakuumregelventil öffnet, wenn ein höherer Druck eingestellt wird.
Seite 95
Büchi Labortechnik AG Hilfe bei Störungen | 10 Fehlermeldung Mögliche Ursache Lösung 5570 Heizbare Stellfläche ist Eine funktionierende getrennt. Stellfläche an derselben Anschlussstelle anschliessen. Fehlerhafte Komponente An den BÜCHI-Kundendienst (z. B. Heizspirale, Kabel, wenden. Stecker) 5571 Probentemperatursensor ist Einen funktionierenden getrennt. PT-1000 an derselben Anschlussstelle anschliessen.
Gerät fachgerecht entsorgen, gegebenenfalls durch einen professionellen Entsorgungsservice. Bei der Entsorgung die lokalen Gesetze und Regelungen zur Entsorgung beachten. 11.2 Rücksendung des Instrument Vor dem Zurücksenden des Instruments den Service der BÜCHI Labortechnik AG kontaktieren. https://www.buchi.com/contact 96/104 Bedienungsanleitung Lyovapor L-200 / L-200 Pro...
Büchi Labortechnik AG Anhang | 12 Anhang 12.1 Ersatzteile und Zubehör Nur originales Verbrauchsmaterial und originale Ersatzteile von BÜCHI verwenden, um eine ordnungsgemässe, zuverlässige und sichere Funktion des Systems zu gewährleisten. HINWEIS Das Modifizieren von Ersatzteilen oder Baugruppen ist nur nach vorheriger schriftlicher Genehmigung durch BÜCHI zulässig.
Büchi Labortechnik AG Anhang | 12 Bezeichnung Bestell-Nr. Grafik Vacuum seal KF 16 11063455 Vacuum seal KF 25 11063457 Vacuum seal KF 40 11063659 Vacuum flange adapter, stainless steel, 11064870 KF 16 to KF 25 Blind flange KF 16 11064902 Blind flange KF 25 11063660 Blind flange KF 40...
Seite 100
Büchi Labortechnik AG 12 | Anhang Best. Nummer Grafik Drying chamber tube, PMMA, for 6 shelves 11065093 L 480 mm, Ø 300 mm Top cover, PMMA, without sealing 11062912 Ø 300 mm, H 50 mm Top cover manifold, PMMA, with 12 valves, 11065595 without sealing Ø...
Seite 101
Büchi Labortechnik AG Anhang | 12 Best. Nummer Grafik Baseplate, stainless steel, for manifold rack 11064953 Baseplate, PMMA, for manifold rack 11065733 Suction nipple 11065819 For manifold application to create vacuum in sample flasks Ampoule adapter for manifold 11065725 with 19 ampoule connections and cap adapter Verteilerventil, EPDM/Silikon, mit SJ 29/32 11062300 Flask beaker for manifold 100 mL...
Büchi Labortechnik AG 12 | Anhang Best. Nummer Grafik Manifold flask adapter set, US joint size 11067333 with 6 adapters, incl. filter paper Filter rund 20 mm Set à 100 Stk. 11065801 Filter für Verteilerventil Filter rund 47 mm Set à 100 Stk. 11065731 Bechergläser mit Fassungsvermögen über 600 mL Filter rund 30 mm Set à...
Seite 104
Wir werden weltweit von mehr als 100 Vertriebspartnern vertreten. Ihren Händler vor Ort finden Sie unter: www.buchi.com...
