Kommunikationsanschlüsse MultiDist

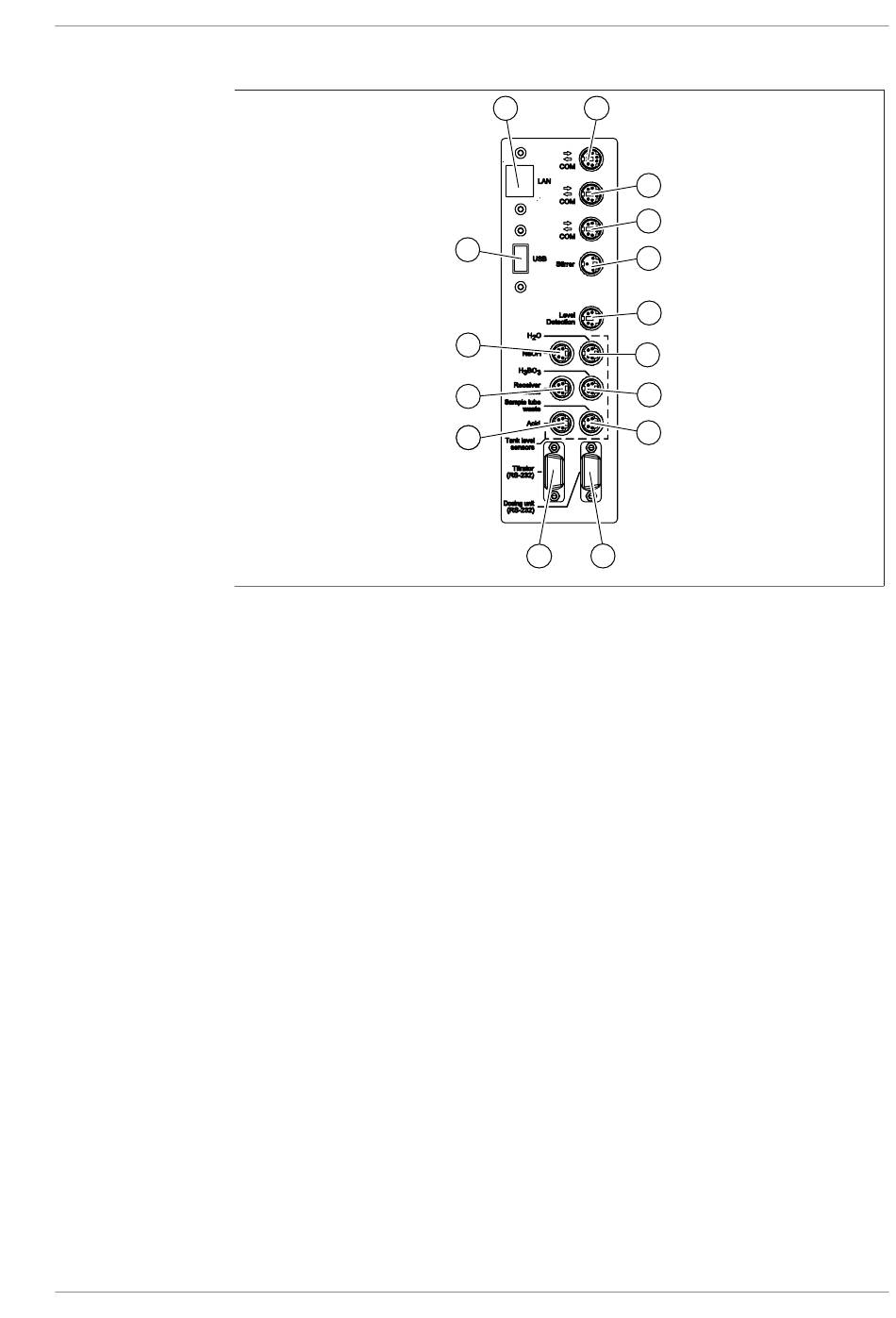

Abb. 9: Kommunikationsanschlüsse
1 LAN-Anschluss
(gekennzeichnet mit LAN)
3 Standardmässiger BÜCHI-
Kommunikationsanschluss (COM)
(gekennzeichnet mit COM)
5 Anschluss Rührer
(gekennzeichnet mit Stirrer)
7 Anschluss Füllst. Sensor H₂O
(gekennzeichnet mit H₂O)
9 Anschluss Füllst. Sensor Abfall
(gekennzeichnet mit Sample Tube
Waste)
11 Anschluss Titrator
(gekennzeichnet mit Titrator)
13 Anschluss Füllst. Sensor Abfall
(gekennzeichnet mit Receiver Waste)
15 USB-Anschluss
(gekennzeichnet mit USB)
1 2
15
14
13
12
11 10
2 Standardmässiger BÜCHI-
Kommunikationsanschluss (COM)
(gekennzeichnet mit COM)
4 Standardmässiger BÜCHI-
Kommunikationsanschluss (COM)
(gekennzeichnet mit COM)
6 Anschluss OnLevel-Sensor
(gekennzeichnet mit Level Detection)
8 Anschluss Füllst. Sensor H₃BO₃
(gekennzeichnet mit H₃BO₃)
10 Anschluss Dispenser
(gekennzeichnet mit Dosing Unit)
12 Anschluss Füllst. Sensor Säure
(gekennzeichnet mit Acid)
14 Anschluss Füllst. Sensor NaOH
(gekennzeichnet mit NaOH)
Produktbeschreibung | 3
