Benötigtes Werkzeug
•
Metermaß
•
Wasserwaage
•
Winkelmaß
•
Klauenhammer
•
Standard- oder Akkubohrer
Auf jeder Seite werden die Teile mit
ihrer jeweiligen Stückzahl aufgeführt,
die für den entsprechenden Schritt
benötigt werden. Hier ein Beispiel.

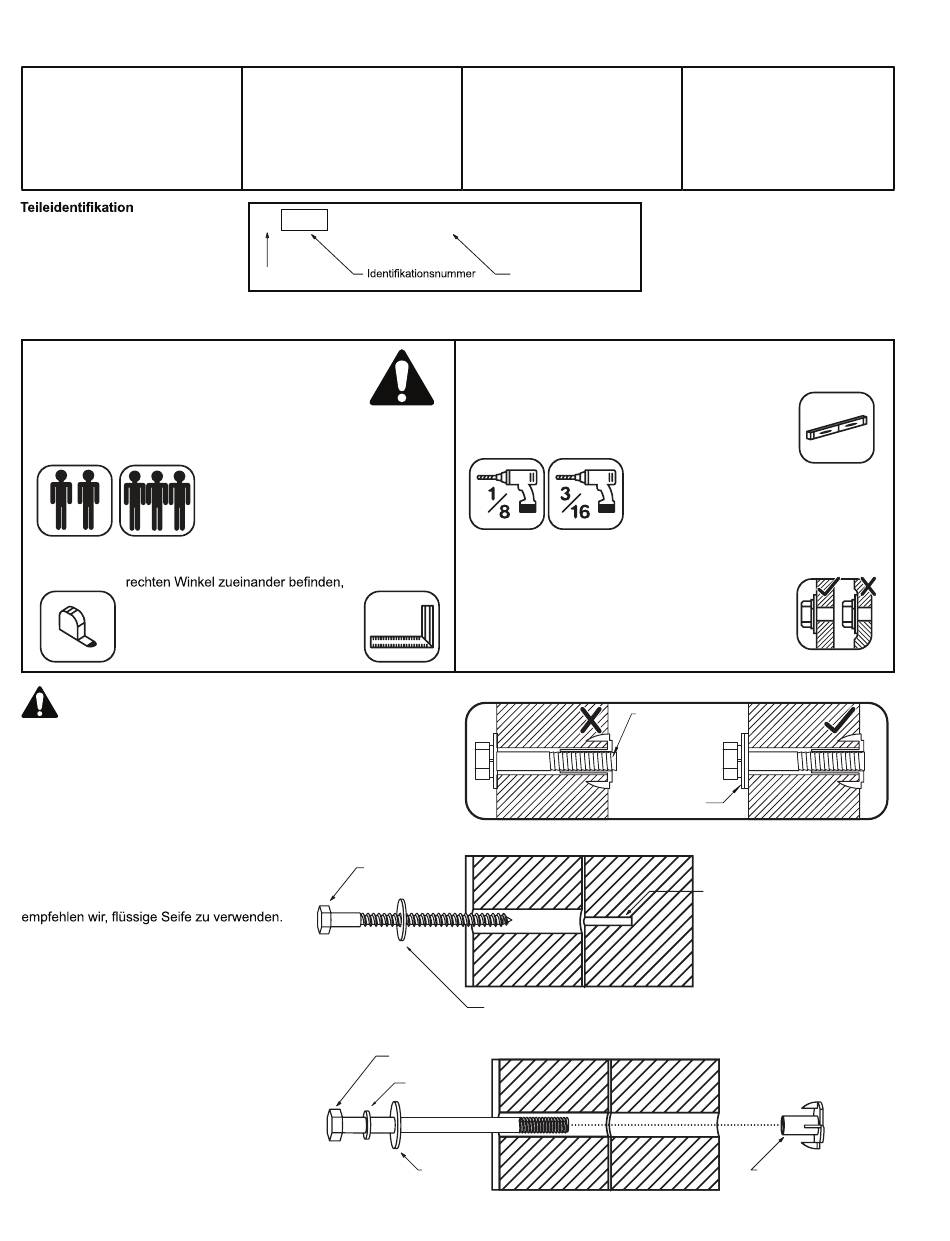

Symbole
Die Symbole in dieser Anleitung dienen als wichtige Erinnerung für einen ordnungsgemäßen und sicheren Aufbau.
Dieses Symbol markiert Informationen, die besondere
Aufmerksamkeit benötigen. Eine ungeeignete
Vorgehensweise kann zu unsicheren oder gefährlichen
Situationen führen.
Mehrere
Mehrere
Personen
Personen
erforderlich
erforderlich
Abstand
Prüfen Sie, dass die Bauteile sich im
messen
bevor Sie die Schrauben festziehen.
Verwenden Sie ein Metermaß,
damit Sie die Bauteile an der
richtigen Stelle anbringen.
ACHTUNG - Teile können herausragen
Achten Sie nach Festziehen der Schrauben auf herausragende
Schraubenspitzen. Sollte ein Schraubenkopf über
die Einschlagmutter herausragen, drehen Sie sie heraus
und legen Sie weitere Unterlegscheiben unter, bis das
Problem behoben ist. Zu diesem Zweck werden zusätzliche
Unterlegscheiben mitgeliefert.
Korrekte Befestigung der Metallteile
Für Holzschrauben müssen Sie ein Loch
vorbohren, um ein Absplittern zu verhindern.
Es wird nur eine Unterlegscheibe benötigt.
Für leichteres Einführen der Holzschrauben
Schlagen Sie die Einschlagmuttern
der Metallschrauben mit einem Hammer in
das Loch. Stecken Sie die Sechskantschraube
zuerst durch die Sicherungs- und dann
durch die Unterlegscheibe und führen Sie
sie anschließend ins Loch ein. Da die Teile
im rechten Winkel zueinander stehen müssen,
ziehen Sie die Schrauben erst fest, wenn Sie
die Anleitung dazu auffordern. Achten Sie genau
auf den Durchmesser der Schrauben. 5/16"
(8mm) ist etwas größer als 1/4" (6.4mm)
Hinweis: Tellerkopfschrauben mit einer blauen
Sicherung oder Schrauben mit Nylok-Mutter
bedürfen keiner Sicherungsscheibe.
TIPPS FÜR EINEN ERFOLGREICHEN AUFBAU
•
#1, #2 und #3 Phillips
oder Robertson Bohraufsätze
oder Schraubendreher
•
Ratschenschlüssel
mit Verlängerung; 1/2" (13mm)
und 9/16" (14mm)
1012
2X
Pfosten 2 x 4 x 83" (5.08 cm x 10.16 cm x 210.82 cm)
Menge
Dieses Symbol zeigt an, dass für
die sichere Ausführung dieses
Schrittes 2 oder 3 Personen
erforderlich sind. Bitten Sie um
Hilfe, damit Sie sich nicht verletzen
oder die Bauteile beschädigen.
Aufbau im
rechten Winkel
Holzschraube
•
Schraubenschlüssel;
7/16" (11mm), 1/2" (13mm)
und 9/16" (14mm)
•
Verstellbarer Schraubenschlüssel
•
Bohraufsätze; 1/8" (3mm)
und 3/16" (5mm)
•
Bleistift
Teilbeschreibung
Größe
Stellen Sie sicher, dass das Set oder die
Baugruppe ordnungsgemäß zusammengebaut ist,
bevor Sie fortfahren.
Nachbohren: 1/8" (3mm) und 3/16" (5mm)
3mm
5mm
Dieses Symbol zeigt an, dass die Schrauben nun
festgezogen werden können – aber nicht zu fest!
Zerdrücken Sie nicht das Holz. Das könnte Splitter
und strukturelle Schäden verursachen.
Falsch
Befestigung einer Holzschraube
Unter-
legscheibe
Befestigung einer Metallschraube
Sechs-
kantschraube
Sicherungss-
cheibe
Unter-
legscheibe
8 8
•
Innensechskantschlüssel;
3/16" (5mm)
•
2.4 m hohe Trittleiter
•
Schutzbrille
•
Andere Erwachsene
Wasserwaage
verwenden
Bohren Sie alle Löcher
für Holzschrauben nach,
damit das Holz nicht splittert.
Schrauben
festziehen
Richtig
Wenn Schraube
über Einschlagmutter
hinausragt,
zusätzliche
Unterlegscheibe
verwenden
Vor der Befestigung einer
Holzschraube die bereits
vorhandenen Löcher mit einem
Bohrer mit einem Durchmesser
von (1/8") 3.2mm nachbohren
Einschlagmutter
(Mit dem Hammer
festschlagen)
Nicht das Holz zerdrücken!
