Schritt 13: Aufbau der Tafelwand

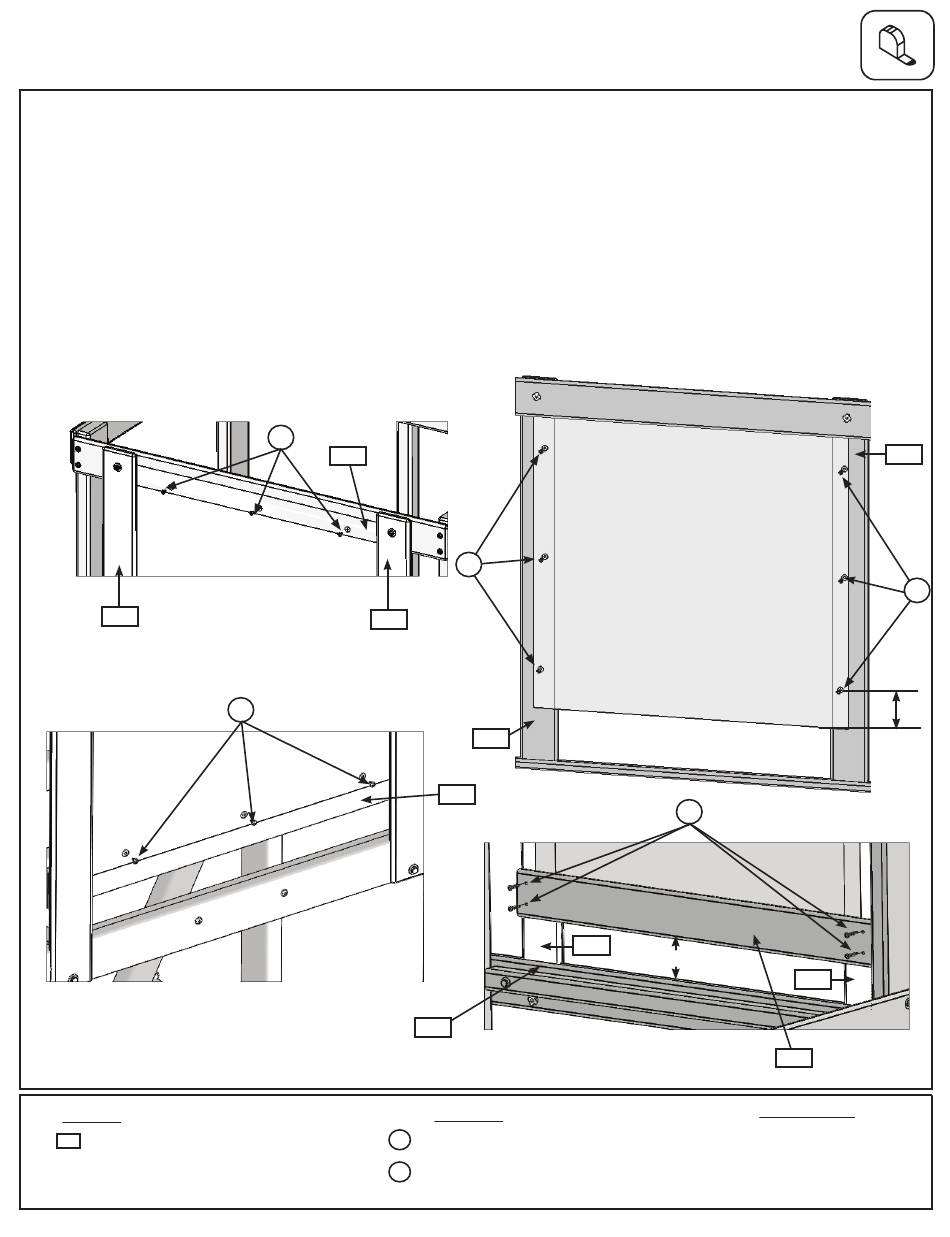

A: Schieben Sie die Tafelwand-Plane zwischen die beiden (0359) vorderen Teiler und das (1758) obere Rückseitenbrett.
Vergewissern Sie sich, dass die Plane glatt und straff ist. Befestigen Sie sie dann mit drei (S5) #8 x 1/2" (13 mm)
Flachkopfschrauben (mit #8 Unterlegscheibe) am (1758) oberen Rückseitenbrett. Ziehen Sie die Schrauben in beiden (0359)
vorderen Teilern nun fest an. (Abb. 13.1)
B: Überprüfen Sie, dass die Plane glatt und straff ist. Messen Sie dann vom Boden der Plane auf beiden Seiten 4" (10,16 cm)
nach oben und befestigen Sie die Tafelwand-Plane von der Innenseite der Baugruppe mit je einer (S5) #8 x 1/2" (13 mm)
Flachkopfschrauben (mit #8 Unterlegscheibe) an beiden (0359) vorderen Teilern. Achten Sie auf einen gleichmäßigen Abstand
und verwenden Sie zwei weitere Schrauben pro Seite zur Befestigung. (Abb. 13.2)
C: Befestigen Sie die das (1754) untere Rückwandbrett 3" (7,62 cm) über dem (1762) hinteren Fußbodenbrett an den beiden
(0359) vorderen Teilern. Verwenden Sie hierfür vier (S1) #8 x 1-1/8" (29 mm) Holzschrauben. (Abb. 13.3)
D: Befestigen Sie die Tafelwand-Plane mit drei (S5) #8 x 1/2" (13 mm) Flachkopfschrauben (mit #8 Unterlegscheibe) am
(1754) unteren Rückwandbrett. (Abb. 13.4)
Abb. 13.1
0359
Abb. 13.4
Holzteile
1 x Unteres Rückwandbrett
1754
S5
1758
0359
S5
12 x
S5
4 x
S1
S5
0359
1754
0359
1762
Metallteile
#8 x 13 mm Flachkopfschrauben (mit #8
Unterlegscheibe)
#8 x 29 mm Holzschrauben
29
Abb. 13.2
S1
Abb. 13.3
7,62 cm
0359
1754
Sonstige Teile
1 x Tafelwand-Plane
0359
S5
10,16 cm
