Schritt 20: Befestigung der Kletterrampen-Seitenbalken

A: Legen Sie den anderen (1765) Kletterrampen-Seitenbalken in einem Abstand von 17" (43,18 cm) neben den bereits
montierten (1765) Kletterrampen-Seitenbalken. Die Oberkante sollte 3/8" (10 mm) über das (1764) vordere Fußbodenbrett
hinausragen. Befestigen Sie dann beide (1765) Kletterrampen-Seitenbalken mit je zwei (S15) #8 x 1-3/4" (44 mm) Holz-
schrauben am (1764) vorderen Fußbodenbrett und den zweiten (1765) Kletterrampen-Seitenbalken mit zwei (S15) #8 x
1-3/4" (44 mm) Holzschrauben am (1767) vorderen Bodenbrett. (Abb. 20.1 und 20.2)
B: Befestigen Sie das (1779) Einstiegsbrett oben an jedem (1765) Seitenbalken. (Abb. 20.3) Achten Sie darauf, dass das
(1779) Einstiegsbrett bündig mit der äußeren und oberen Kante der (1765) Kletterrampen-Seitenbalken abschließt. Befesti-
gen Sie es mit vier (S2) #8 x 1-1/2" (38 mm) Holzschrauben. (Abb. 20.3)
C: Befestigen Sie 2-5/16" (5,87 cm) unter dem Boden des (1779) Einstiegsbretts zwei (1776) Kletterbretter A und zwei (1777)
Kletterbretter B in beliebiger Anordnung, sodass sie versetzt sind und die Löcher der Klettergriffe sicher keine gerade Linie
bilden. Achten Sie darauf, dass die Seiten bündig mit den Außenkanten der (1765) Kletterrampen-Seitenbalken abschließen.
Befestigen Sie jedes Brett mit je vier (S2) #8 x 1-1/2" (38 mm) Holzschrauben. Vergewissern Sie sich, dass der Abstand zwi-
schen den Brettern jeweils 2-5/16" bzw. 5,87 cm (maximal 2-1/2" bzw. 6,35 cm) beträgt. (Abb. 20.3)
D: Platzieren Sie einen Klettergriff an jedem (1776) Kletterbrett A und (1777) Kletterbrett B und befestigen Sie sie mit je einer
(PB2) 1/4 x 1-1/4" (6 mm x 32 mm) Flachkopfschraube (mit Sicherungsscheibe, Unterlegscheibe und Quermutterbolzen) und
je einer (S10) #8 x 1" (25 mm) Flachkopfschraube. Die (S10) Schraube muss in die Bohrung direkt unter der (PB2) Schraube
eingeschraubt werden. Sie sorgt dafür, dass sich der Klettergriff nicht dreht. (Abb. 20.3 und 20.4)

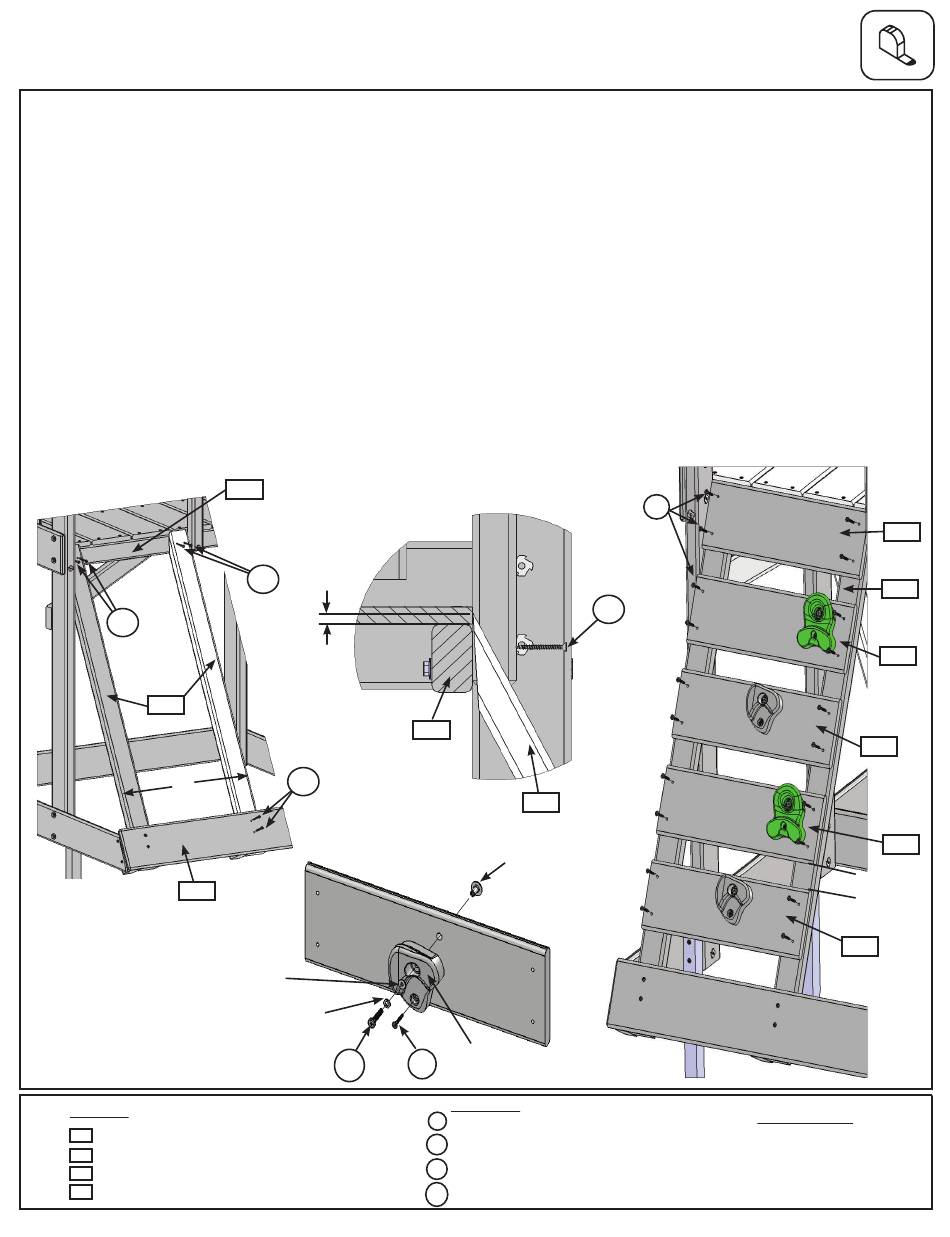

Abb. 20.1
S15
1765
43,18 cm
1767
6 mm Unterlegscheibe
6 mm Sicherungsscheibe
Holzteile
2 x Kletterbretter A
1778
2 x Kletterbretter B
1777
1 x Einstiegsbrett
1779
1 x Kletterrampen-Seitenbalken
1765
1764
S15
0,95 cm
S15
Abb. 20.4
PB2
20 x
6 x
4 x
4 x
Abb. 20.3
Abb. 20.2
1764
1765
Hülsenmutter
Klettergriff
S10
Metallteile
#8 x 38 mm Holzschrauben
S2
#8 x 44 mm Holzschrauben
S15
#8 x 25 mm Flachkopfschrauben
S10
6 mm x 32 mm Flachkopfschrauben
PB2
(6 mm Sicherungsscheibe, 5 mm Unterlegscheibe und 6 mm Hülsenmutter)
36
S2
x 4 pro
Brett
S15
Sonstige Teile
1 x Klettergriffe (4er-Packungen)
1779
1765
1778
1777
1778
5,87 cm
(max.
6,35 cm)
1777
