Schritt 18: Befestigung des Rahmens für die Dachplane

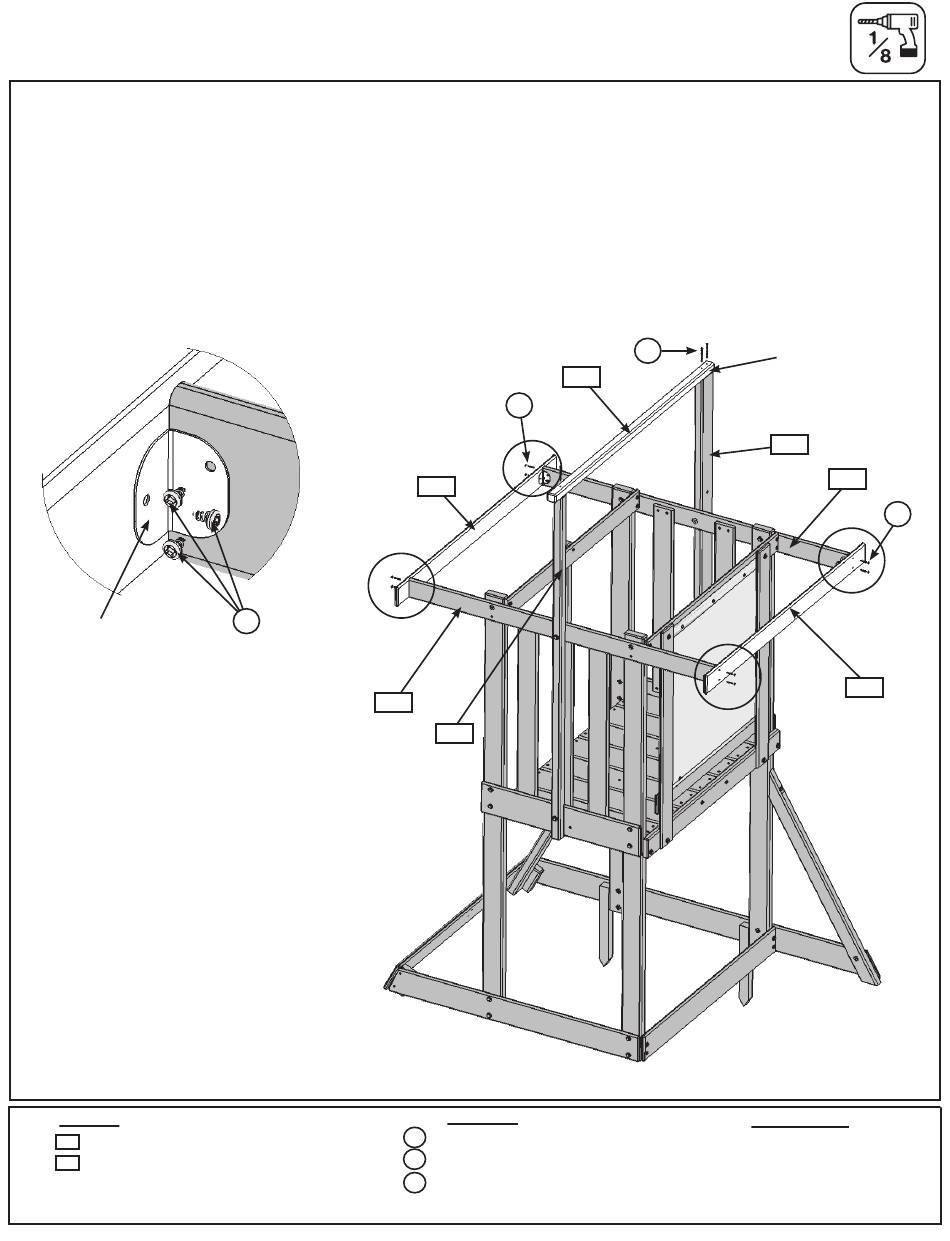

A: Befestigen Sie den (1794) Dachbalken mit drei (S3) #8 x 2-1/2" (64 mm) Holzschrauben am (2783) senkrechten Balken für
die Dachplane und an der (2782) Schaukelhalterung. (Abb. 18.1)
B: Bohren Sie die Löcher für die Schrauben mit einem Bohrer von 1/8" (3 mm) nach. Befestigen Sie dann je ein (1796) oberes
Abschlussbrett mit vier (S2) #8 x 1-1/2" (38 mm) Holzschrauben an den Enden der (1797) oberen Seitenbretter. Achten Sie
darauf, dass sich die Bohrungen an den Enden des (1797) oberen Seitenbretts mittig befinden. Die Oberkante des (1796)
oberen Abschlussbretts muss bündig mit der Oberkante des (1797) oberen Seitenbretts abschließen. (Abb. 18.1)
C: Befestigen Sie in allen vier Ecken einen Eckwinkel. Verwenden Sie hierfür je drei (S5) #8 x 1/2" (13 mm)
Flachkopfschrauben. (Abb. 18.1 und 18.2)
Abb. 18.2
Eckhalterung x 4 Eckstücke
Holzteile
1 x Dachbalken
1794
2 x Obere Abschlussbretter
1796
S5
1797
3 x
S3
8 x
S2
12 x
S5
Abb. 18.1
1794
S2
x 4
1796
2783
Metallteile
#8 x 64 mm Holzschrauben
#8 x 38 mm Holzschrauben
#8 x 13 mm Flachkopfschrauben
34
S3
Bündig
x 3
2782
Sonstige Teile
4 x Eckwinkel
1797
S2
x 4
1796
