KidKraft APPLETON Aufbau- Und Bedienungsanleitung Seite 27

Schritt 12: Aufbau des rückseitigen Fußbodenrahmens
Bohren Sie die Löcher mit einem Bohrer von 1/8" (3 mm) nach, bevor Sie die Holzschrauben anbringen.
A: Befestigen Sie das (1768) hintere Bodenbrett an den beiden (1771) Pfosten. Achten Sie darauf, dass es an der unteren
und äußeren Kante der Pfosten bündig abschließt. Verwenden Sie zwei (LS3) 1/4 x 3" Holzschrauben (mit Unterlegscheibe)
für die oberen Bohrungen und zwei (S7) #12 x 2" (51 mm) Flachkopfschrauben (mit 3/16" bzw. 5 mm Unterlegscheibe) für die
unteren. (Abb. 12.1 und 12.3)
B: Befestigen Sie die in Schritt 11 montierte Baugruppe mit zwei (H5) 1/4 x 4-1/2" (6 mm x 114 mm) Sechskantschrauben (mit
Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) durch das (1762) hintere Fußbodenbrett hindurch an den beiden
(1771) Pfosten. Achten Sie darauf, dass die Bohrungen sich an der Unterkante befinden. (Abb. 12.1 und 12.2)

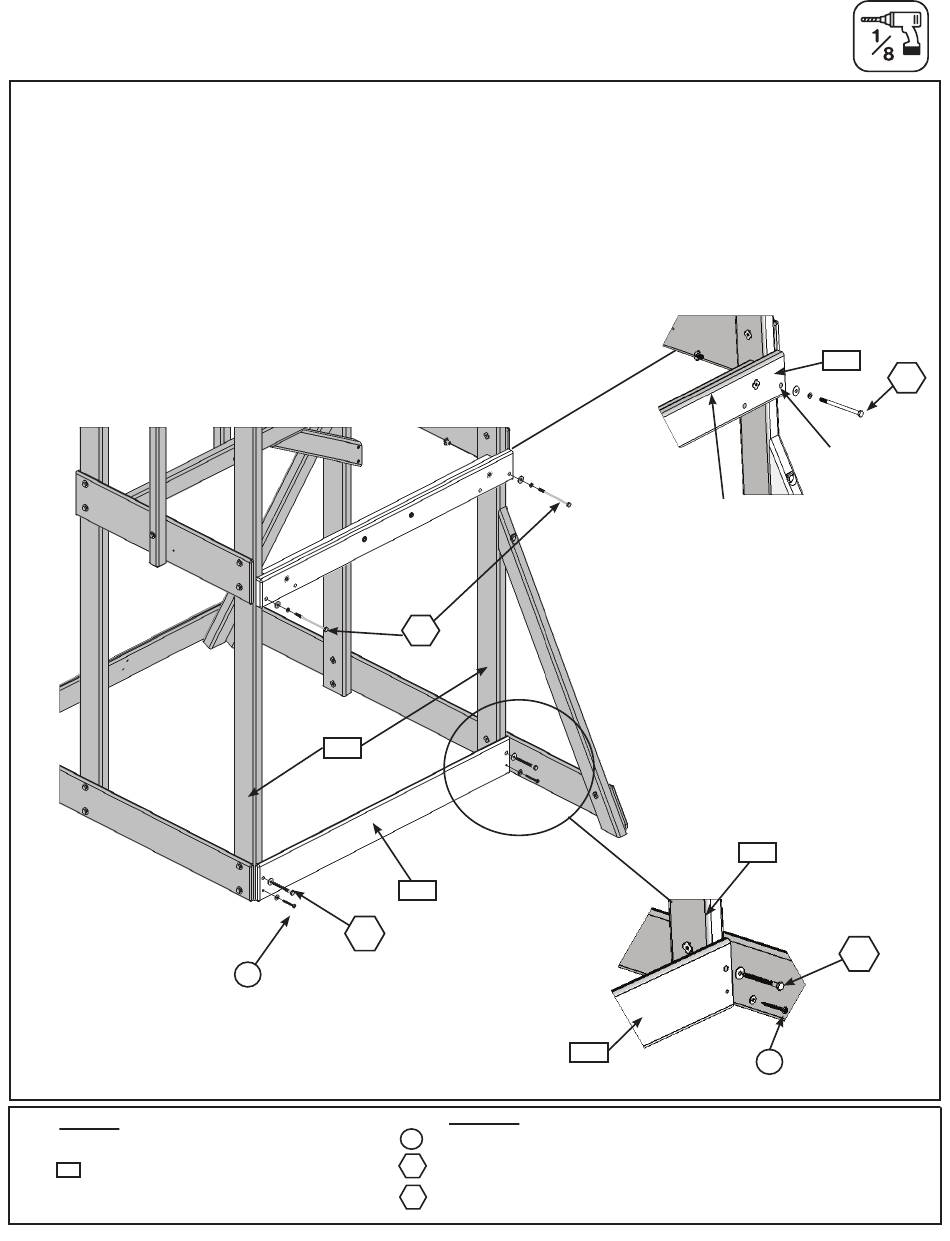

Abb. 12.1
Vorderseite
Holzteile
1 x Baugruppe aus Schritt 11
1 x Hinteres Bodenbrett
1768
H5
1771
1768
LS3
S7
2 x
S7
2 x
LS3
2 x
H5
Rückseite
1768
Metallteile
#12 x 51 mm Flachkopfschrauben (mit 5 mm Unterlegscheibe)
6 mm x 76 mm Holzschrauben (mit 6 mm Unterlegscheibe)
6 mm x 114 mm Sechskantschrauben
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
27
Abb. 12.2
1762
Bohrung an der
Unterkante
Aufbau des
rückseitigen
Fußbodenrahmens
1771
Abb. 12.3
LS3
S7
H5
