Schritt 11: Aufbau des rückseitigen Fußbodenrahmens
A: Befestigen Sie das (1762) hintere Fußbodenbrett mit zwei (H3) 1/4 x 2-1/2" (6 mm x 64 mm) Schrauben (mit Unterlegscheibe,
Sicherungsscheibe und Einschlagmutter) und zwei (S7) #12 x 2" (51 mm) Flachkopfschrauben (mit Unterlegscheiben) am
(1761) Seitenbalken, wie in Abb. 11.1 gezeigt. Die Sechskantschrauben müssen auf der Seite des (1761) Seitenbalkens und die
Flachkopfschrauben auf der Seite des (1762) hinteren Fußbodenbretts eingeschraubt werden.
Holzteile
1 x Seitenbalken
1761
1 x Hinteres Fußbodenbrett
1762
H3
1761
S7
Metallteile
2 x #12 x 51 mm Flachkopfschrauben (mit 5 mm Unterlegscheibe)
S7
2 x 6 mm x 64 mm Sechskantschrauben
H3
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
26

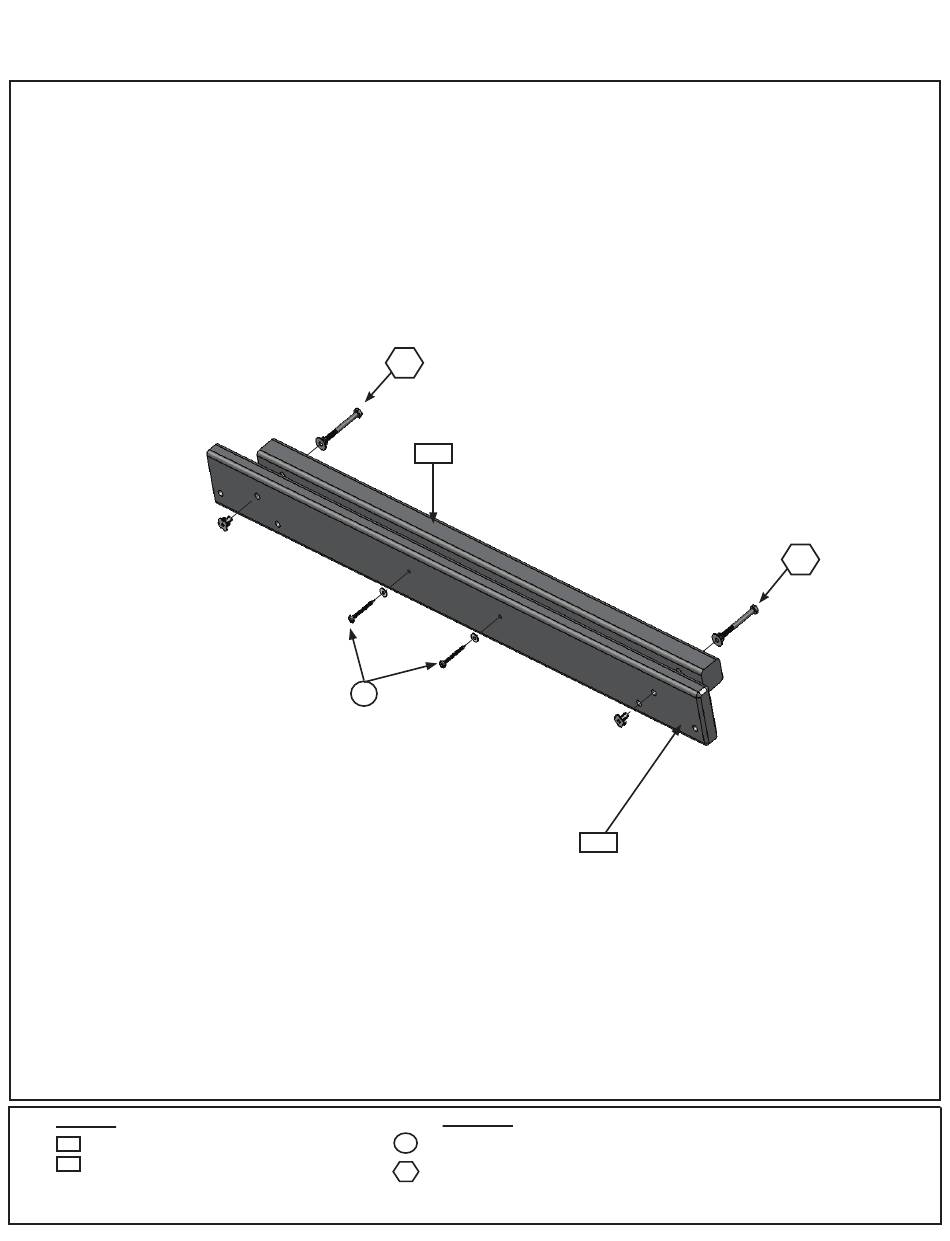

Abb. 11.1
1762
H3
