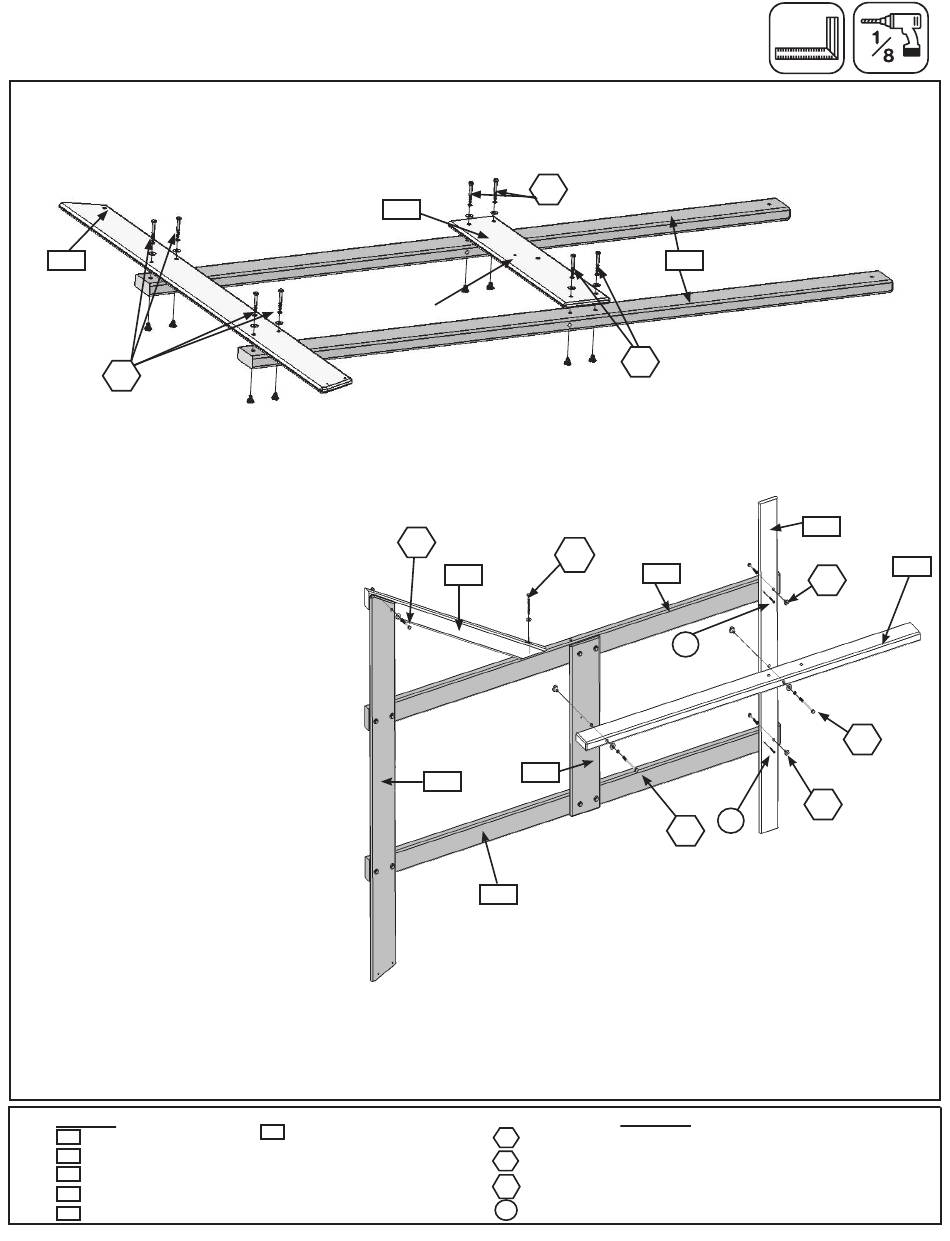

Schritt 4: Aufbau der Schaukelseite

Hinweis: Bohren Sie die Löcher mit einem Bohrer von 1/8" (3 mm) nach, bevor Sie die Holzschrauben anbringen.
A: Befestigen Sie das (1770) Schaukel-Bodenbrett und das (1759) Schaukel-Fußbodenbrett mit je vier (H2) 1/4 x 2" (6 mm x
51 mm) Sechskantschrauben (mit Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) an den beiden (1771) Pfosten.
Ziehen Sie die Schrauben noch nicht fest an. (Abb. 4.1)
1770
H2
B: Befestigen Sie das (1797) obere
Seitenbrett mit je zwei (H2) 1/4 x 2"
(6 mm x 51 mm) Sechskantschrauben
(mit Sicherungsscheibe, Unterlegscheibe
und Einschlagmutter) an den beiden
(1771) Pfosten. Die Sechskantschrauben
müssen von der Rückseite der Baugruppe
eingeschraubt werden. Ziehen Sie die
Schrauben noch nicht fest an. (Abb. 4.2)
C: Vergewissern Sie sich, dass die Bauteile
sich im rechten Winkel zueinander befinden.
Befestigen Sie dann die (0369) untere
Diagonale schräg mit einer (H2) 1/4 x 2"
(6 mm x 51 mm) Sechskantschraube (mit
Sicherungsscheibe, Unterlegscheibe und
Einschlagmutter) am (1770) Schaukel-
Bodenbrett und mit einer (LS3) 1/4 x 3" (6 mm
x 76 mm) Holzschraube (mit Unterlegscheibe)
am (1771) Pfosten. (Abb. 4.2)
D: Befestigen Sie die (2782)
Schaukelhalterung mit zwei (G4) 5/16 x
4" (8 mm x 102 mm) Sechskantschrauben
(mit Sicherungsscheibe, Unterlegscheibe
und Einschlagmutter) am (1759) seitlichen
Fußbodenbrett und am (1797) oberen
Seitenbrett. (Abb. 4.2)
E: Ziehen Sie alle Schrauben fest an.
Befestigen Sie dann das (1797) obere
Seitenbrett mit je einer (S2) #8 x 1-1/2"
(38 mm) Holzschraube an den beiden (1771)
Pfosten. (Abb. 4.2)
Holzteile
2 x Pfosten
1771
1 x Schaukel-Bodenbrett
1770
1 x Schaukel-Fußbodenbrett
1759
1 x Untere Diagonale
0369
1 x Schaukelhalterung
2782
1759
Position der Löcher
beachten
H2
1 x oberes Seitenbrett
1797
H2
Abb. 4.2
LS3
0369
1759
1770
1771
11 x 6 mm x 51 mm Sechskantschrauben (6 mm Sicherungsscheibe,
H2
6 mm Unterlegscheibe, 6 mm Einschlagmutter)
2 x G4 8 mm x 102 mm Sechskantschrauben (8 mm Sicherungsscheibe,
8 mm Unterlegscheibe, 8 mm Einschlagmutter)
LS3
1 x 6 mm x 76 mm Holzschraube (mit 6 mm Unterlegscheibe)
2 x #8 x 38 mm Holzschrauben
S2
19
1771
H2
1771
S2
S2
G4
Metallteile
Abb. 4.1
1797
2782
H2
G4
H2
