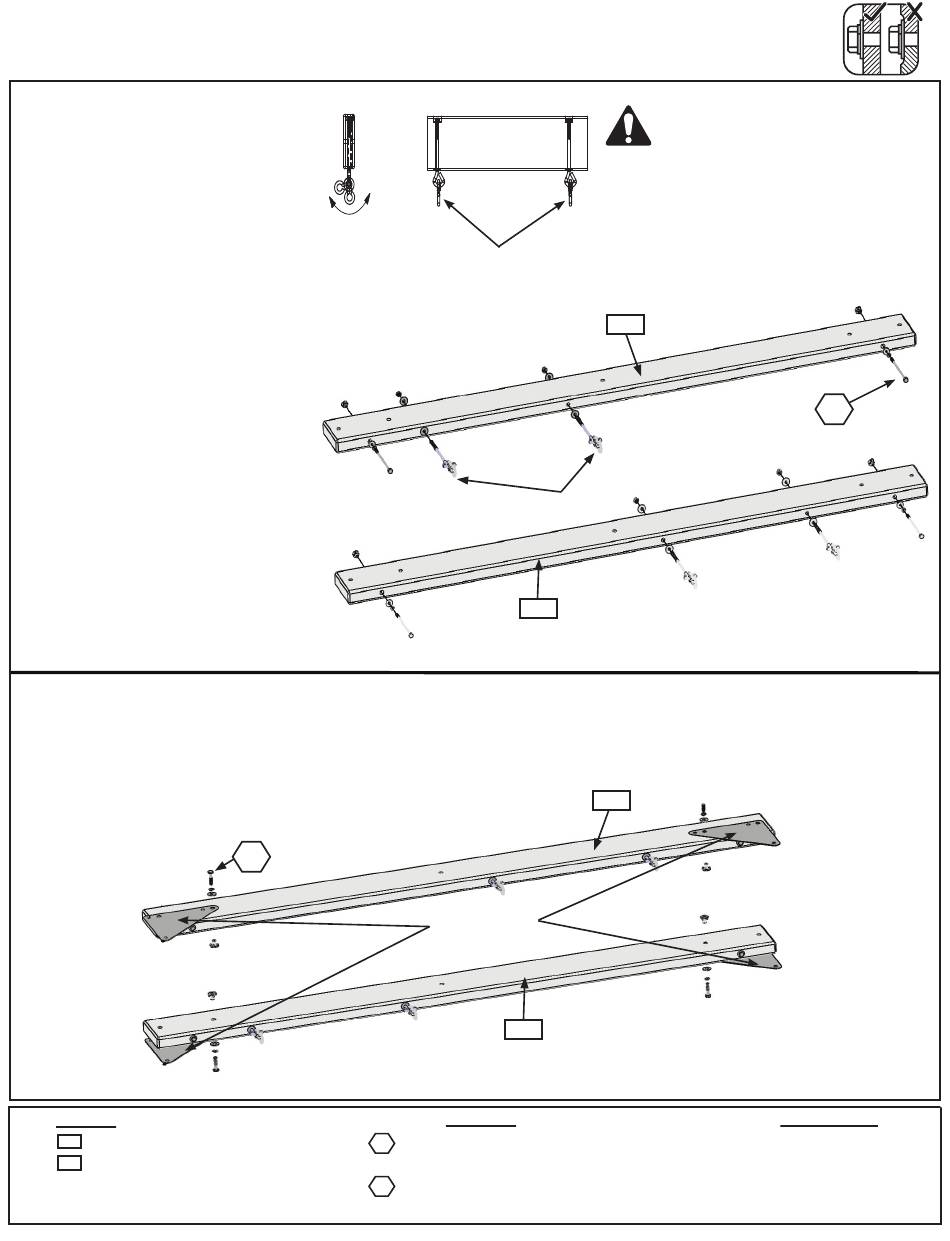

Schritt 1: Aufbau des Schaukelbalkens

A: Installieren Sie zwei
Schaukelaufhänger in den mittleren
Bohrungen des (1772) hinteren
Schaukelbalkens. Achten Sie dabei
darauf, dass die Aufhänger in die in
Abb. 1.3 dargestellte Richtung zeigen,
um eine korrekte Schaukelbewegung zu
gewährleisten.
B: Installieren Sie zwei Schaukelaufhänger
in den Endbohrungen des (1773)
vorderen Schaukelbalkens. Achten Sie
dabei darauf, dass die Aufhänger in die
in Abb. 1.3 dargestellte Richtung zeigen,
um eine korrekte Schaukelbewegung zu
gewährleisten.
C: Bringen Sie je eine (H7) 1/4 x 5-1/2"
(6 mm x 140 mm) Sechskantschraube
(mit Sicherungsscheibe, Unterlegscheibe
und Einschlagmutter) an den beiden
Enden des (1772) hinteren und des
(1773) vorderen Schaukelbalkens an. Die
Schrauben dienen nicht zur Befestigung,
MÜSSEN aber unbedingt montiert werden,
um das Splittern des Holzes und die
Rissbildung zu verhindern. (Abb. 1.1)
D: Befestigen Sie je ein Dreiecksblech mit einer (G1) 5/16 x 1-1/2" (8 mm x 38 mm) Sechskantschraube (mit Sicherungsschei-
be, Unterlegscheibe und Einschlagmutter) in den in Abb. 1.2 dargestellten Löchern an den beiden Enden des (1772) hinteren
und des (1773) vorderen Schaukelbalkens. Achten Sie unbedingt darauf, die richtigen Löcher zu verwenden. Die richtige
Platzierung der Sechskantschrauben entnehmen Sie bitte Abb. 1.2.
Wichtig!
Schaukelende
(mit Überhang)
Holzteile
1 x Vorderer Schaukelbalken
1773
1 x Hinterer Schaukelbalken
1772
Balken befestigt werden
Abb. 1.2
x 4
G1
4 x 8 mm x 38 mm Sechskantschrauben
G1
(8 mm Sicherungsscheibe, 8 mm Unterlegscheibe
und 8 mm Einschlagmutter)
4 x 6 mm x 140 mm Sechskantschrauben
H7
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe
und 6 mm Einschlagmutter)
Abb. 1.3
Dreieck muss fest am
Schaukelaufhänger
Rückseite
1772
Rückseite
1772
Dreiecksbleche
Vorderseite
1773
Metallteile
16
Warnung: Zur Sicherheit Ihrer Kinder
müssen die Schaukelaufhänger
wie in der Abbildung dargestellt
ausgerichtet werden, um eine korrekte
Schaukelbewegung zu gewährleisten.
Bei Nichtbefolgung dieser Anweisung
kann es zum vorzeitigen Versagen
der Schaukelaufhänger oder der
Schaukelkette kommen.
Abb. 1.1
1773
Vorderseite
Wichtig!
Spielhaus-Seite
(kein Überhang)
Sonstige Teile
4 x Schaukelhänger
1 x Dreiecksbleche (4er-Packung)
H7
x 4
