Schritt 7: Aufbau des Rahmens für die Kletterrampe

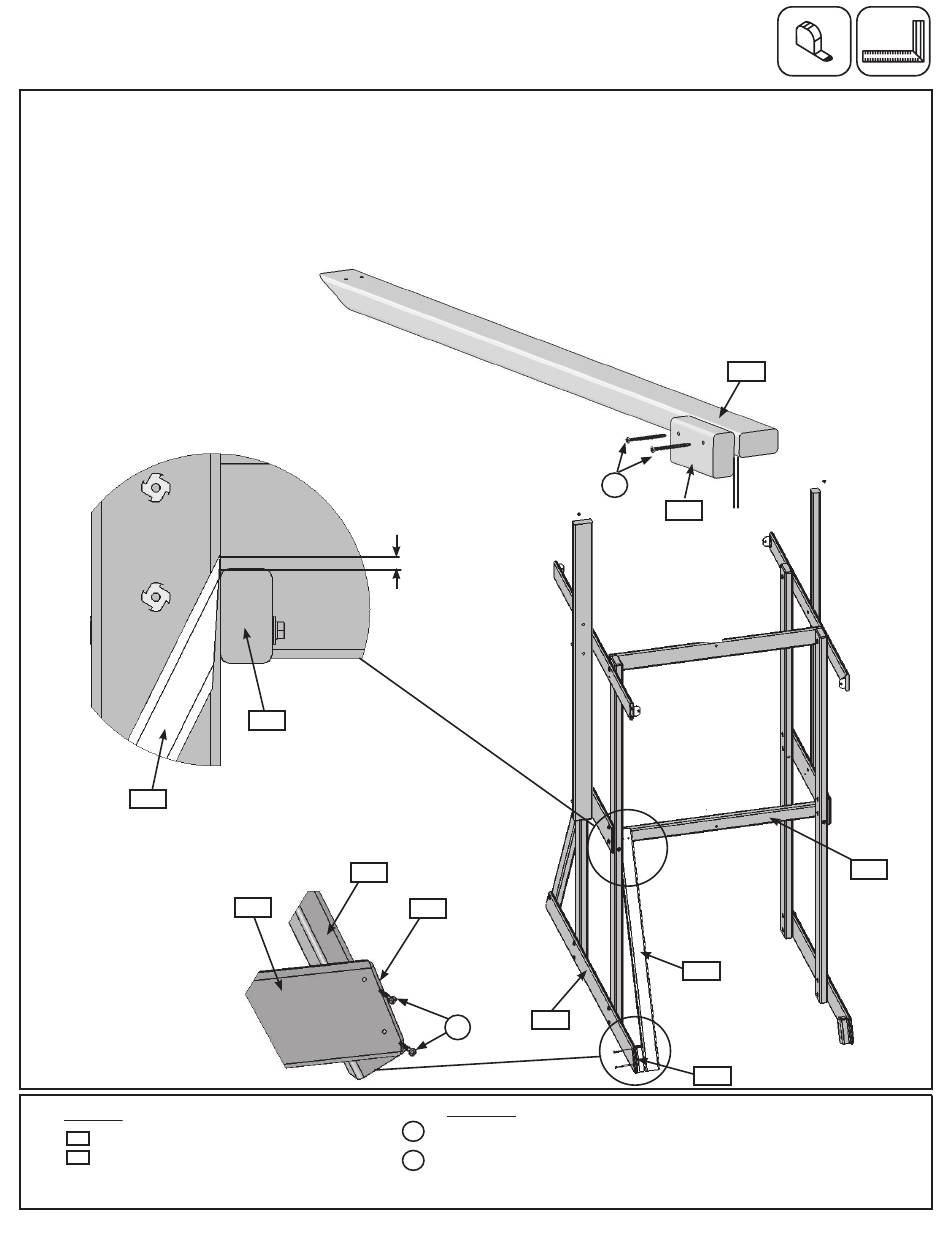

A: Befestigen Sie den (1766) Eckblock mit zwei (S3) #8 x 2-1/2" (64 mm) Holzschrauben in einem Abstand von 1/2" (13 mm)
vom Boden des (1765) Kletterrampen-Seitenbalkens, wie in Abb. 7.1 gezeigt.
B: Platzieren Sie den (1765) Kletterrampen-Seitenbalken mit Eckblock am (1764) vorderen Fußbodenbrett, sodass sich
die Oberseite der gewinkelten Kante 3/8" (10 mm) über dem (1764) vorderen Fußbodenbrett befindet. Schrauben Sie den
Kletterrampen-Seitenbalken erst in Schritt 20 am (1764) vorderen Fußbodenbrett fest. (Abb. 7.2 und 7.3)
C: Vergewissern Sie sich, dass die Bauteile sich im rechten Winkel zueinander befinden und befestigen Sie dann das (1770)
Schaukel-Bodenbrett mit zwei (S2) #8 x 1-1/2" (38 mm) Holzschrauben am (1766) Eckblock, wie in Abb. 7.2 und 7.4 gezeigt.
Abb. 7.3
1765
Abb. 7.4
Holzteile
1 x Eckblock
1766
1 x Kletterrampen-Seitenbalken
1765
0,95 cm
1764
1765
1770
1766
2 x
S3
2 x
S2
Abb. 7.1
(nicht sichtbar)
1770
S2
Metallteile
#8 x 64 mm Holzschrauben
#8 x 38 mm Holzschrauben
22
1765
S3
1766
0,13 cm
Abb. 7.2
1765
1766
1764
