Schritt 5: Aufbau der Wandseite

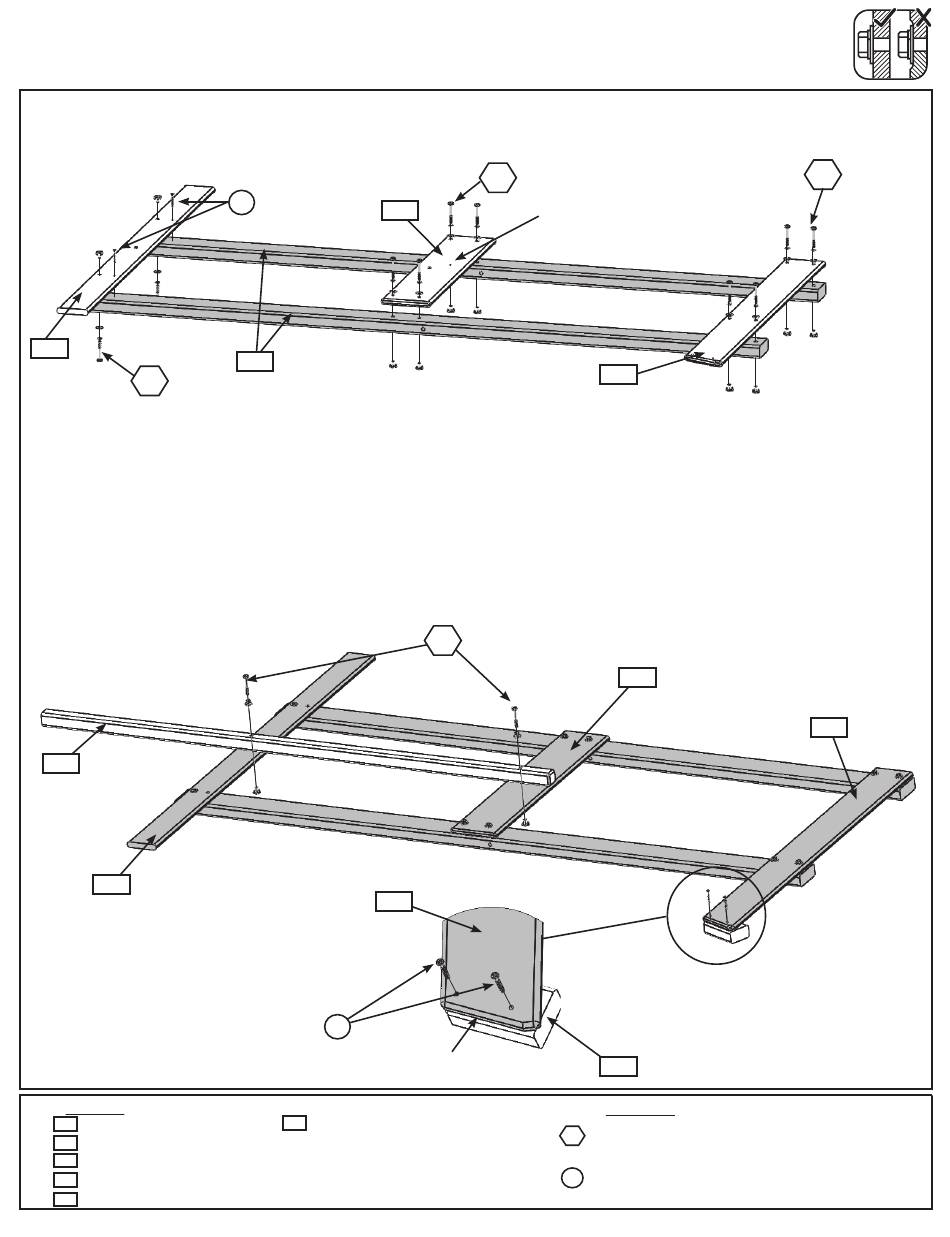

A: Befestigen Sie das (1759) seitliche Fußbodenbrett und das (1769) seitliche Bodenbrett mit vier (H2) 1/4 x 2" (6 mm x
51 mm) Schrauben (mit Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) an den beiden (1771) Pfosten. Ziehen
Sie die Schrauben noch nicht fest an. (Abb. 5.1)
Abb. 5.1
1797
H2
x 2
B: Befestigen Sie das (1797) obere Seitenbrett mit zwei (H2) 1/4 x 2" (6 mm x 51 mm) Sechskantschrauben (mit
Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) lose an den beiden (1771) Pfosten. Die Sechskantschrauben
müssen von der Rückseite der Baugruppe eingeschraubt werden. (Abb. 5.1)
C: Befestigen Sie den (2783) senkrechten Balken für die Dachplane mit zwei (H2) 1/4 x 2" (6 mm x 51 mm)
Sechskantschrauben (mit Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) am (1759) seitlichen Fußbodenbrett und
am (1797) oberen Seitenbrett. Ziehen Sie alle Schrauben fest und befestigen Sie das (1797) obere Seitenbrett mit je einer
(S2) #8 x 1-1/2" (38 mm) Holzschraube an jedem der (1771) Pfosten. (Abb. 5.1 und 5.2)
D: Befestigen Sie den (1766) Eckblock mit zwei (S2) #8 x 1-1/2" (38 mm) Holzschrauben bündig an der gewinkelten
Verlängerung des (1769) seitlichen Bodenbretts, wie in Abb. 5.2 und 5.3 gezeigt.
Abb. 5.2
2783
1797
Holzteile
2 x Pfosten
1771
1 x Seitliches Bodenbett
1769
1 x Schaukel-Fußbodenbrett
1759
1 x Eckblock
1766
1 x Oberes Seitenbrett
1797
S2
1759
Rückseite
1771
1769
Abb. 5.3
S2
1 x Senkrechter Balken für die
2783
Dachplane
H2
x 4
Bohrung an Rückseite
1769
H2
Bündig
1766
Metallteile
12 x 6 mm x 51 mm Sechskantschrauben
H2
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe,
6 mm Einschlagmutter)
4 x #8 x 38 mm Holzschrauben
S2
20
1759
H2
x 4
1769
