Schritt 8: Befestigung des mittigen Teilers

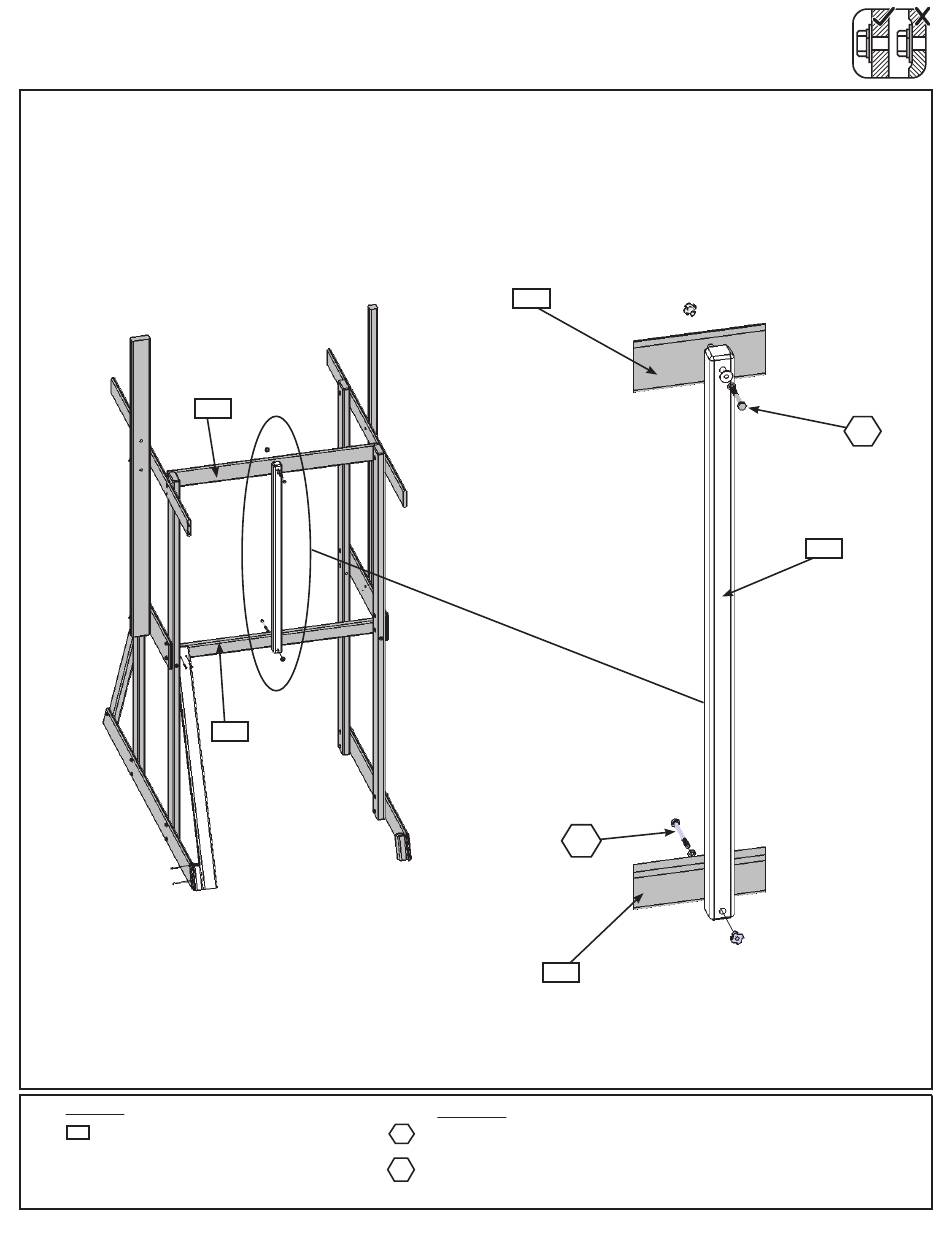

A: Befestigen Sie den (1751) mittigen Teiler mit einer (H2) 1/4 x 2" (6 mm x 51 mm) Schraube (mit Unterlegscheibe, Siche-
rungsscheibe und Einschlagmutter) von der Außenseite der Baugruppe an der (1752) oberen Vorderseite und mit einer (H11)
1/4 x 2-3/4" (6 mm x 70 mm) Schraube (mit Unterlegscheibe, Sicherungsscheibe und Einschlagmutter) von der Innenseite der
Baugruppe am (1764) vorderen Fußbodenbrett. (Abb. 8.1 und 8.2)
Abb. 8.1
1752
Holzteile
1 x Mittiger Teiler
1751
1764
1 x H2
1 x
H11
1752
H11
1764
Metallteile
6 mm x 51 mm Sechskantschraube
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
6 mm x 70 mm Sechskantschraube
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
23
Abb. 8.2
H2
1751
