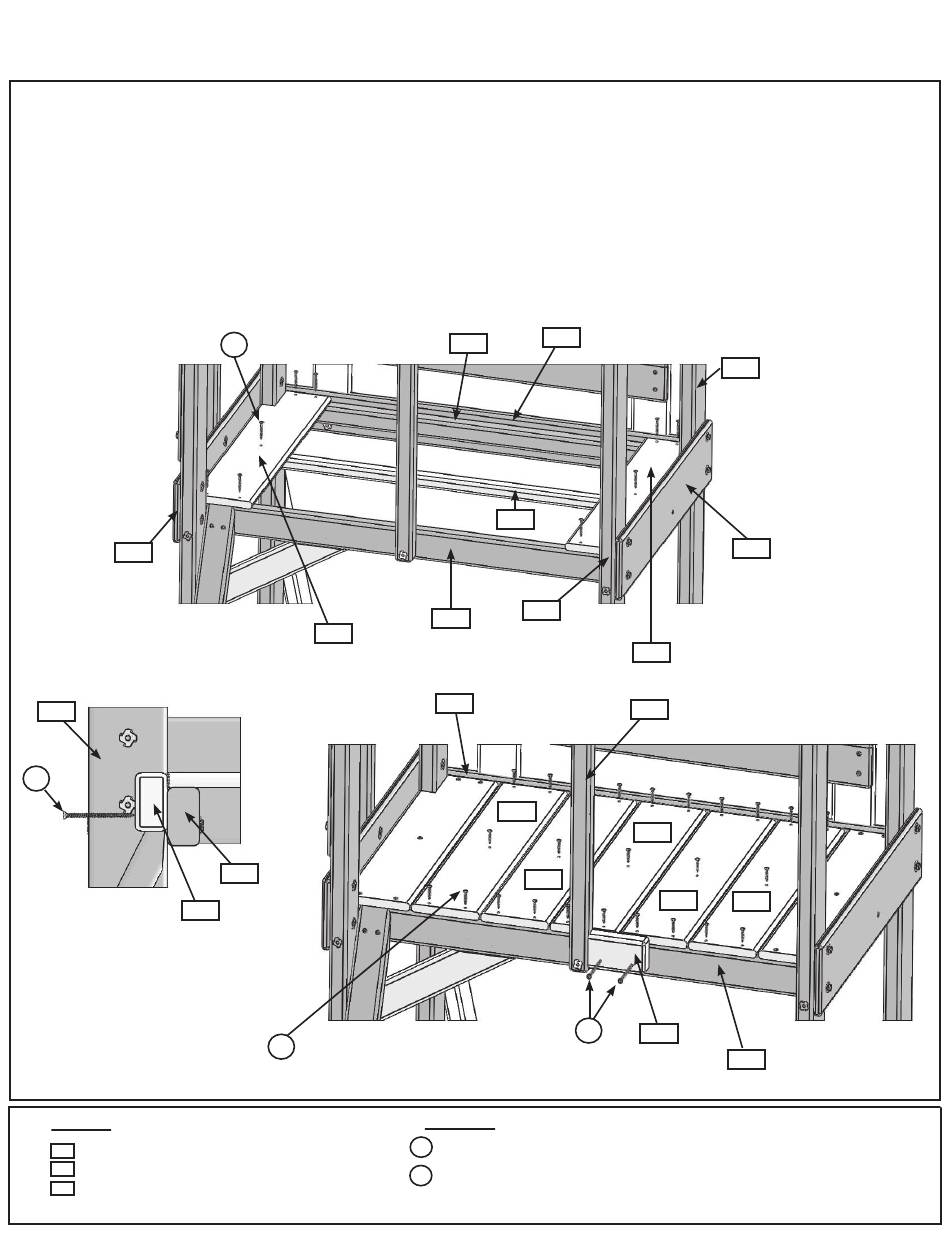

Schritt 15: Befestigung der Bodendielen

A: Legen Sie je eine (1774) Bodendiele mit Aussparung an die beiden Enden der Baugruppe. Befestigen Sie sie mit fünf
(S2) #8 x 1-1/2" (38 mm) Holzschrauben am (1761) Seitenbalken, am (1763) Deckenbalken und am (1764) vorderen
Fußbodenbrett. Vergewissern Sie sich, dass die Bodendielen bündig am (1759) seitlichen Fußbodenbrett, am (1762)
hinteren Fußbodenbrett und an den beiden (1771) Pfosten anliegen. (Abb. 15.1)
B: Platzieren Sie zwischen den beiden (1774) Bodendielen mit Aussparung fünf (A5) Fußbodenbretter. Stellen Sie dabei
sicher, dass alle Bretter den gleichen Abstand haben. Befestigen Sie die Bodendielen mit je fünf (S2) #8 x 1-1/2" (38 mm)
Holzschrauben am (1761) Seitenbalken, am (1763) Deckenbalken und am (1764) vorderen Fußbodenbrett. Alle Bodendielen
müssen bündig am (1762) hinteren Fußbodenbrett anliegen. (Abb. 15.2)
C: Befestigen Sie bündig am (1751) mittigen Teiler und an der Oberseite des (1775) Fußbodenbretts anliegend den (1766)
Eckblock mit zwei (S3) #8 x 2-1/2" (64 mm) Holzschrauben am (1764) vorderen Fußbodenbrett.
(Abb. 15.2 und 15.3)
Abb. 15.1
1759
Abb. 15.3
1751
x 2
S3
1766
Holzteile
5 x Bodendielen
1775
2 x Bodendielen mit Aussparung
1774
1 x Eckblock
1766
x 5 pro Bodendiele
S2
1774
1764
S2
x 5 pro Bodendiele
35 x
2 x
1762
1761
1763
1771
1764
1762
1775
1775
S3
Metallteile
#8 x 38 mm Holzschrauben
S2
#8 x 64 mm Holzschrauben
S3
31
1771
(2783) senkrechter
Balken zum besseren
Verständnis nicht
abgebildet
1759
1774
Abb. 15.2
1751
1775
1775
1775
1766
1764
