Schritt 9: Befestigung des Winkelstücks

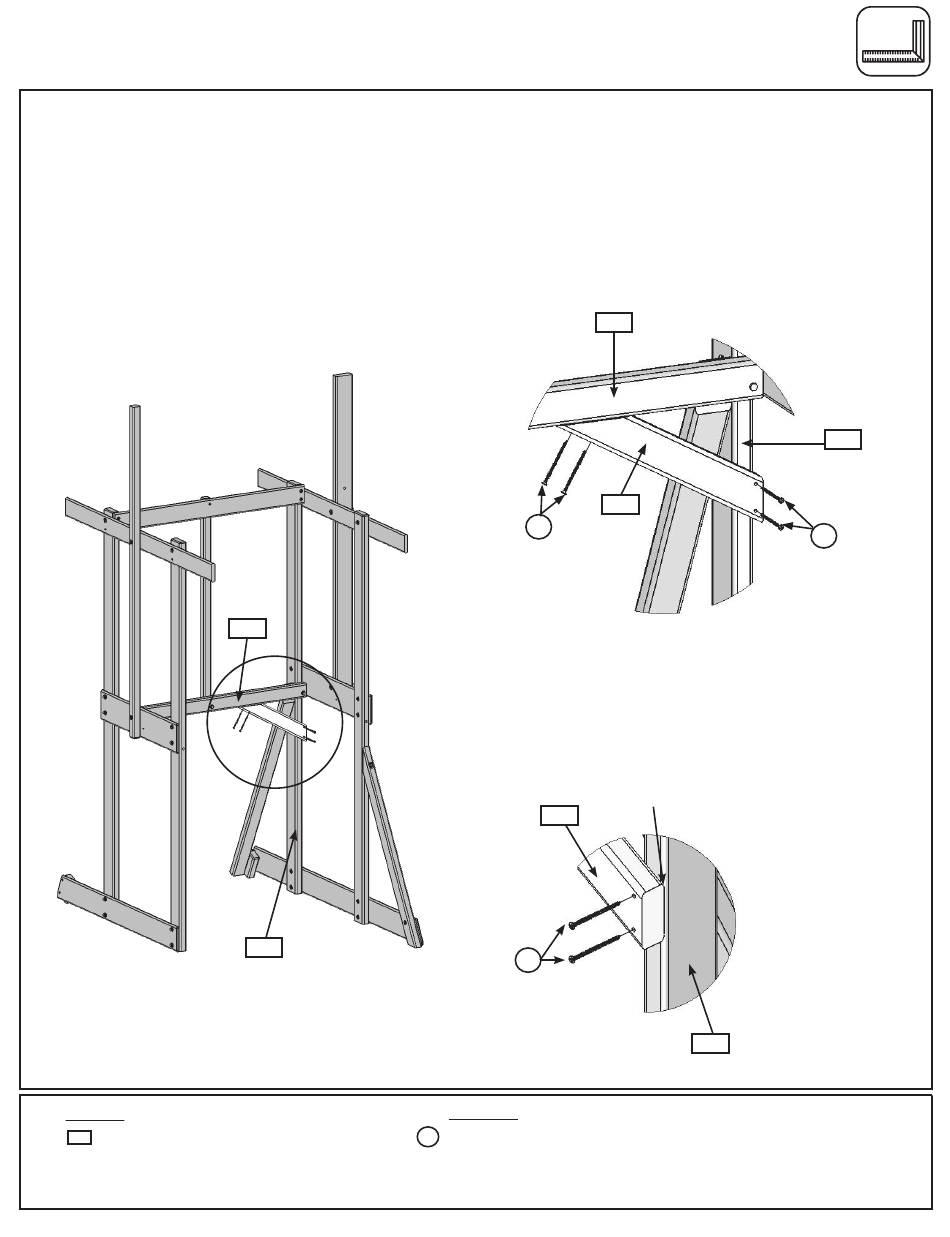

A: Vergewissern Sie sich, dass die Bauteile sich im rechten Winkel zueinander befinden. Schieben Sie dann das (0312)
Winkelstück fest zwischen die Unterkante des (1764) vorderen Fußbodenbretts und die Innenkante des (1771) Pfostens.
Vergewissern Sie sich, dass das Winkelstück bündig an der Außenkante des Pfostens abschließt. Befestigen Sie das Win-
kelstück dann mit je zwei (S4) #8 x 3" (76 mm) Holzschrauben am Fußbodenbrett und am Pfosten. (Abb. 9.1, 9.2 und 9.3)
Abb. 9.1
Holzteile
1 x Winkelstück
0312
1764
1771
4 x
1764
S4
0312
S4
Metallteile
#8 x 76 mm Holzschrauben
S4
24
Abb. 9.2
0312
Bündig an
Außenkante
Abb. 9.3
1771
1771
S4
