KidKraft APPLETON Aufbau- Und Bedienungsanleitung Seite 18

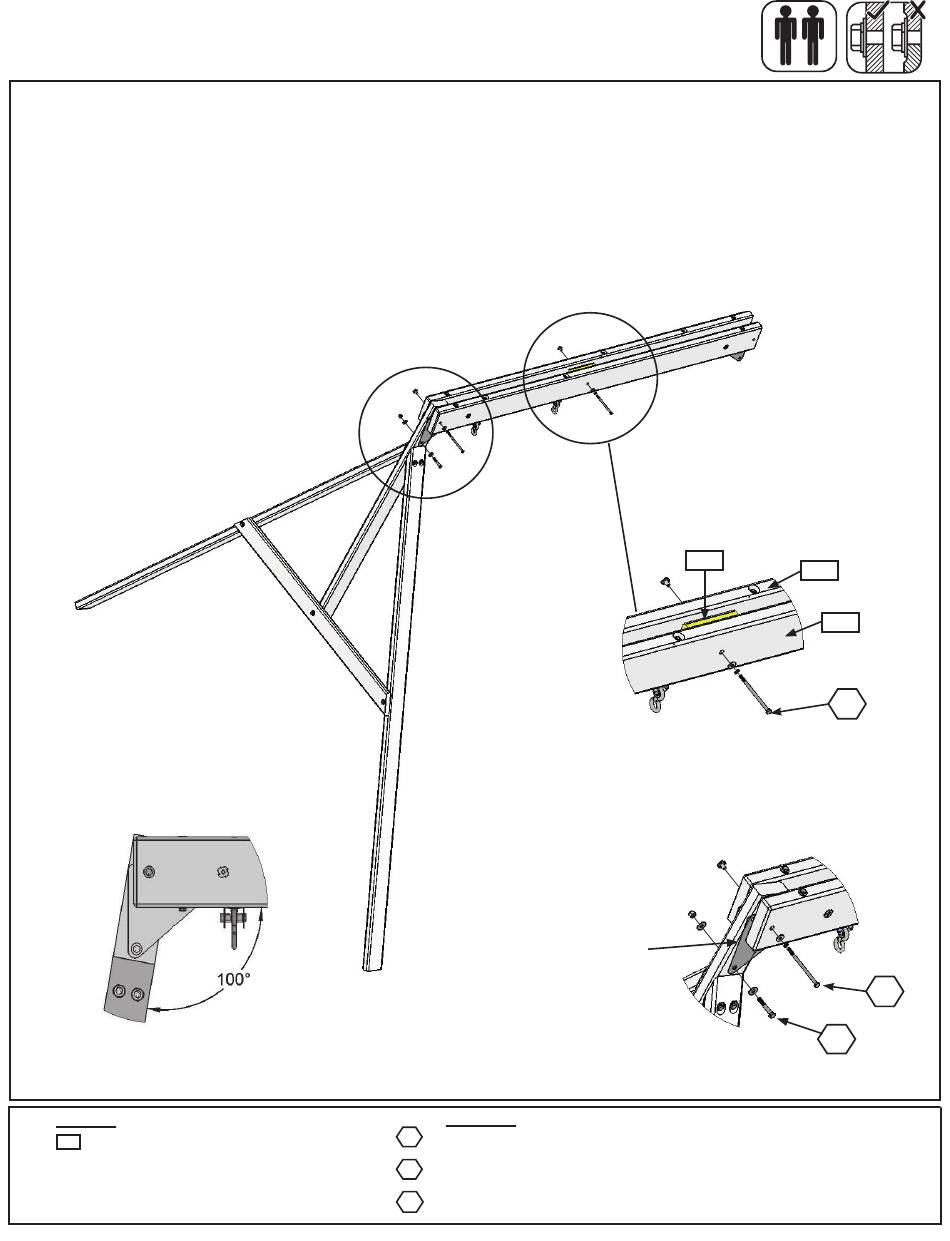

Schritt 3: Schaukelbalken
A: Befestigen Sie den (4919) SW Abstandhalter mit einer (H8) 1/4 x 4-1/4" (6 mm x 108 mm) Sechskantschraube (mit
Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) in der Mitte zwischen dem (1773) vorderen und dem (1772)
hinteren Schaukelbalken. (Abb. 3.1 und 3.2)
B: Befestigen Sie das Schaukelende an der Überhangseite der Schaukelbalken (Abb. 3.3). Verwenden Sie hierfür eine (G5)
5/16 x 4-1/2" (8 mm x 114 mm) Sechskantschraube (mit Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) für die obere
Bohrung des Dreiecksblechs und eine (G8) 5/16 x 2" (8 mm x 51 mm) Sechskantschraube (mit zwei Unterlegscheiben und einer
Stoppmutter) für die untere Bohrung. (Abb. 3.3) Achten Sie darauf, dass das Schaukelende abgewinkelt steht. (Abb. 3.4)
Abb. 3.4
Holzteile
1 x Abstandhalter
4919
Abb. 3.1
1 x 6 mm x 108 mm Sechskantschraube
H8
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
1 x 8 mm x 114 mm Sechskantschraube
G5
(8 mm Sicherungsscheibe, 8 mm Unterlegscheibe, 8 mm Einschlagmutter)
1 x 8 mm x 51 mm Sechskantschraube
G8
(8 mm Unterlegscheibe x 2, 8 mm Stoppmutter)
Abb. 3.2
Überhangseite
Metallteile
18
4919
1772
1773
H8
Abb. 3.3
G8
G5
