Schritt 22: Befestigung der Schaukel am Spielhaus

A: Befestigen Sie den in Schritt 3 montierten Schaukelbalken mit einer (G5) 5/16 x 4-1/2" (8 mm x 114 mm) Sechskant-
schraube (mit Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) und einer (G8) 5/16 x 2" (8 mm x 51 mm) Sechs-

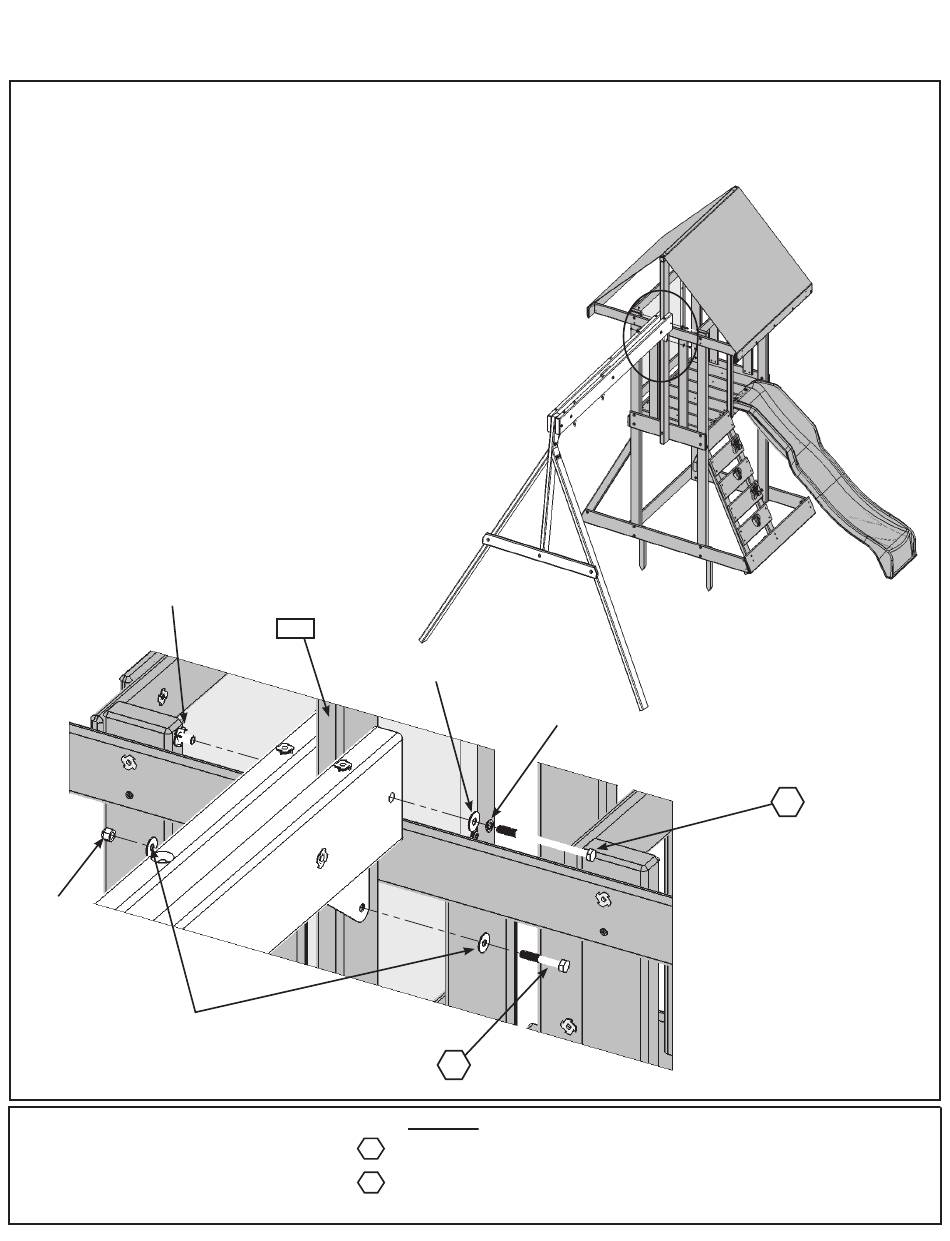

kantschraube (mit zwei Unterlegscheiben und einer Stoppmutter) an der (2782) Schaukelhalterung. (Abb. 22.1 und 22.2)
Einschlagmutter
Abb. 22.2
8 mm
Stoppmutter
8 mm Unterlegscheibe
Abb. 22.1
2782
8 mm Unterlegscheibe
G8
Metallteile
1 x 8 mm x 114 mm Sechskantschraube
G5
(8 mm Sicherungsscheibe, 8 mm Unterlegscheibe, 8 mm Einschlagmutter)
1 x 8 mm x 51 mm Sechskantschraube
G8
(8 mm Unterlegscheibe x 2, 8 mm Stoppmutter)
8 mm Sicherungsscheibe
38
G5
