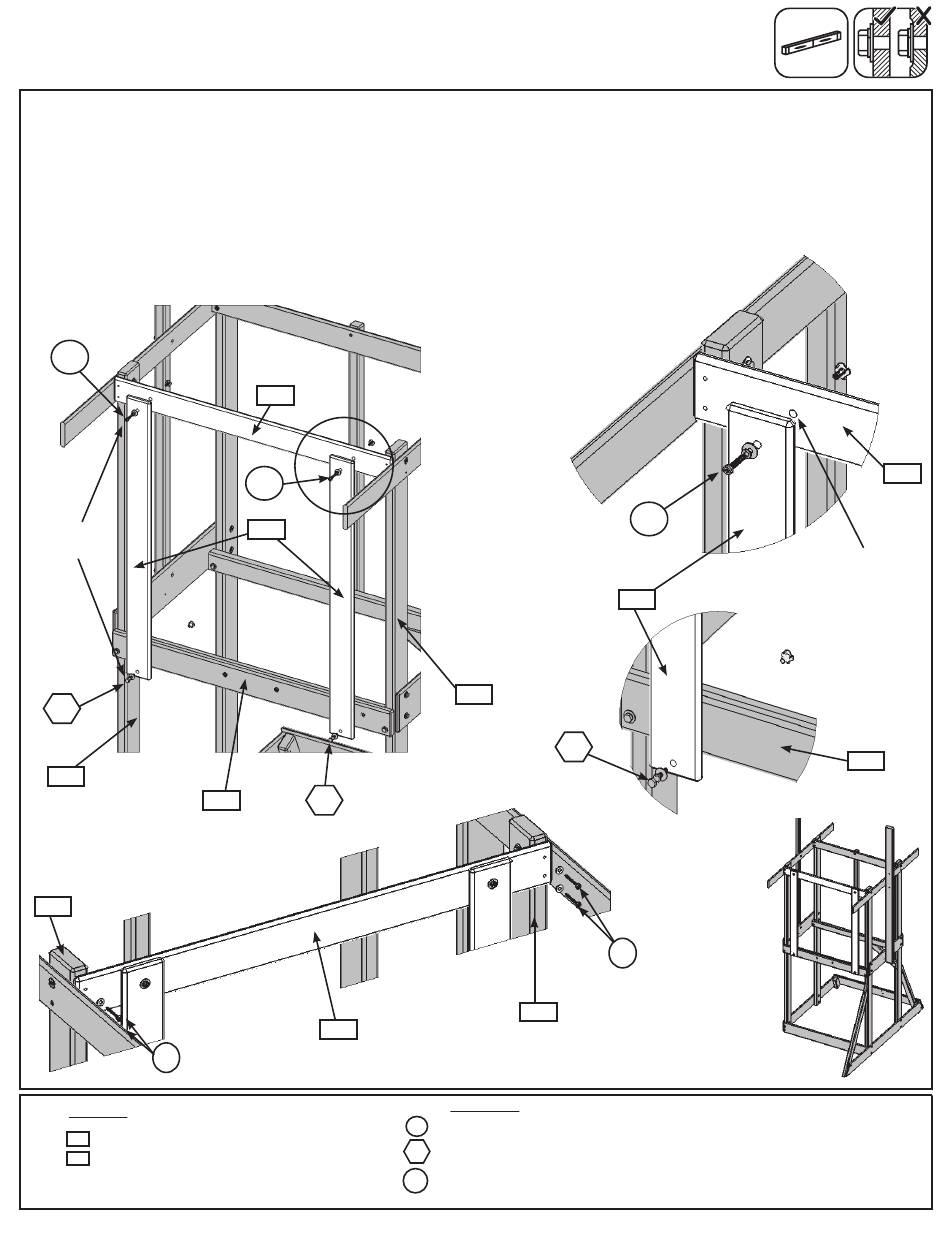

Schritt 12: Rückseitiger Fußbodenrahmen (Fortsetzung)
C: Befestigen Sie die zwei (0359) vorderen Teiler mit je einer (H1) 1/4 x 1-1/2" (6 mm x 38 mm) Sechskantschraube (mit
Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) am (1762) hinteren Fußbodenbrett. Ziehen Sie die Schrauben
noch nicht fest an. (Abb. 12.4 und 12.6)
D: Befestigen Sie die beiden (0359) vorderen Teiler mit je einer (PB2) 1/4 x 1-1/4" (6 mm x 32 mm) Flachkopfschraube (mit
Sicherungsscheibe, Unterlegscheibe und Einschlagmutter) am (1758) oberen Rückseitenbrett. Ziehen Sie die Schrauben
noch nicht fest an. (Abb. 12.4 und 12.5)
E: Vergewissern Sie sich, dass das (1758) obere Rückseitenbrett waagerecht ist. Befestigen Sie es dann mit vier (S7) #12 x 2"
(51 mm) Flachkopfschrauben (mit 3/16" bzw. 5 mm Unterlegscheibe) an den beiden (1771) Pfosten.
Abb. 12.4
PB2
Schrauben nicht
festziehen
H1
1771
Abb. 12.7
1771
S7
Holzteile
1 x Oberes Rückseitenbrett
1758
2 x Vordere Teiler
0359
1758
PB2
0359
H1
1762
1758
4 x
2 x
2 x
Abb. 12.6
1771
H1
1771
Metallteile
#12 x 51 mm Flachkopfschrauben (mit 5 mm Unterlegscheibe)
S7
6 mm x 38 mm Sechskantschrauben
H1
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
6 mm x 32 mm Flachkopfschrauben
PB2
(6 mm Sicherungsscheibe, 6 mm Unterlegscheibe, 6 mm Einschlagmutter)
28
Abb. 12.5
x 2
PB2
0359
S7
1758
Bohrung näher
an der Oberkante
1762
