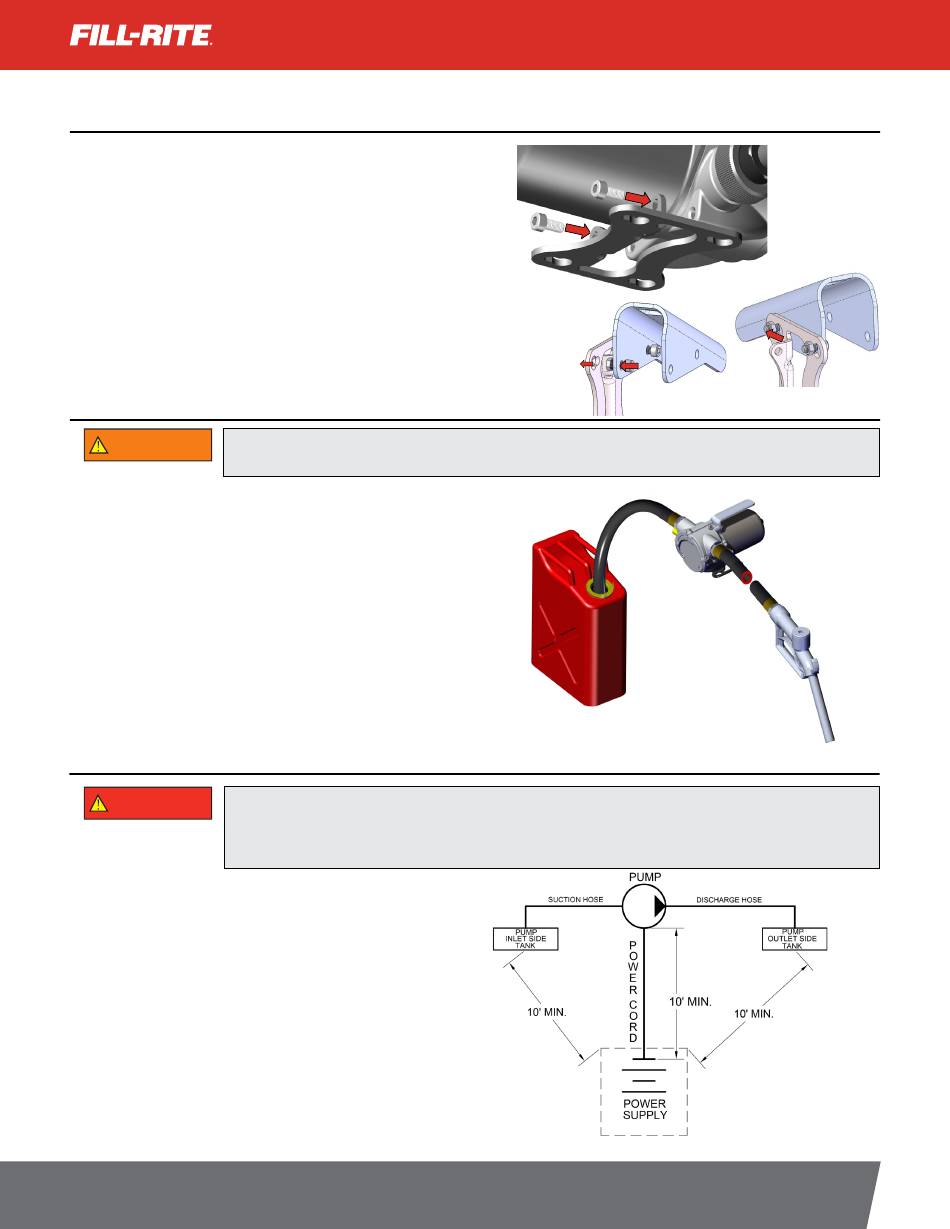

Installation von Montagefuß und Düsenmanschette
Der Montagefuß wird mit den beiden mitgelieferten Inbusschrauben an
der Unterseite der Pumpe verschraubt. Montieren Sie den Fuß so, dass
die längste Seite wie abgebildet zur Vorderseite der Pumpe zeigt. Mit
4-mm-Sechskantschlüssel auf 50 in/lbs festziehen. Bei Anwendungen mit
Spundbefestigung kann ein Düsenschutz zur Aufbewahrung der Düse am
Befestigungsfuß der Pumpe angebracht werden.
• Die zwei 4-mm-Inbusschrauben durch die Zapfventilhalterung einsetzen.
• Die Muttern teilweise auf die Inbusschrauben drehen.
• Die Muttern/Schrauben-Baugruppe durch die Langlöcher im
Pumpenfußstecken.
• Die Baugruppe zur schmalen Seite der Langlöcher schieben.
• Die Zapfventilhalterung mit einem 4-mm-Inbusschlüssel festziehen.

Saugschlauchkonfiguration

WARNUNG
Rohrverschraubungen und Anschlüsse sollten mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die
Möglichkeit von Undichtigkeiten zu minimieren. Lecks schaffen die Möglichkeit eines Brandes oder einer Explosion.
1. Chemisch verträgliche Ein- und Auslassschläuchemit einem
Statikableitungsdraht, die zurVerwendung mit entzündlichen
Flüssigkeitengeeignet sind und eine Nenndruckfestigkeit
vonmindestens 345 kPa (50 psi) haben, auswählen.
2. Die Ein- und Auslassflansche nach Bedarf neukonfigurieren
(optional). Siehe Anweisungenunten.
3. Am Ende des Pumpenschlauchs eine induktiveDüse oder ein
induktives Zapfventil vorsehen,das dicht verschließbar ist, um
versehentlicheSiphonwirkung zu vermeiden, wenn die Pumpenicht
verwendet wird.
4. HINWEIS: Beim Pumpen aus einemMetallbehälter MUSS
das Metallende desSaugschlauchs Kontakt mit dem
Metallbehälterhaben, um elektrische Leitfähigkeit zugewährleisten.

Sicherheit tanken

ACHTUNG
Beim Auftanken angesammelte Dämpfe können eine explosive Atmosphäre bilden. Es ist KRITISCH, dass alle möglichen Zündquellen
in einen sicheren Abstand gebracht oder ausgelöscht werden. Zu Zündquellen gehören u. a. offene Flammen, Zigaretten, statische
Entladung oder elektrische Anschlüsse, die Funken erzeugen können. Explosion, Brand und schwere oder tödliche Verletzungen
können auftreten, wenn sich explosive Dämpfe entzünden.
Beim Auftanken angesammelte Dämpfe können eine explosive
Atmosphäre rund um den betankten Tank bilden. Um eine mögliche
Explosion von angesammelten Dämpfen zu vermeiden, ist es
entscheidend, dass mögliche Funken-/Zündquellen in einem sicheren
Abstand von den Kraftstoffdämpfen gehalten werden.
Das Diagramm zeigt die Mindestsicherheitsabstände für sicheres
Auftanken. 3 m (10 Fuß) ist der Mindestsicherheitsabstand zwischen:
• Stromquelle und Kraftstofftank.
• Stromquelle und dem zu füllenden Tank.
• Stromquelle und Pumpe.
fillrite.com
KRAFTSTOFFFÖRDERPUMPEN DER RD-SERIE
INSTALLATIONS-UND BEDIENUNGSANLEITUNG
Düsenstiefel
Pumpenfuß
