Instalación
La bomba de la serie RD de Fill-Rite está diseñada para ser portátil para su comodidad y seguridad. Cuenta con un diseño único de paleta con bisagras
que elimina la necesidad de una válvula de derivación. Debido a su naturaleza única, las bombas de la Serie RD se pueden instalar/usar en varias
configuraciones. Lea cada configuración antes de comenzar la instalación.
ADVERTENCIA
La bomba de la serie RD está diseñada principalmente para aplicaciones portátiles, utilizando tanques deslizantes,
tambores, barriles y otros contenedores de combustible portátiles para suministrar combustible. Es fundamental anclar
el tanque o tambor de suministro al que está conectada la bomba para garantizar que no se produzca ningún movimiento
durante el tránsito o durante el repostaje. Si no asegura el tanque o el tambor, puede provocar un movimiento inesperado
e incontrolado, lo que puede provocar daños, lesiones, la muerte y un posible incendio o explosión.
AVISO
No utilice válvulas de retención o válvulas de pie; Las válvulas reducen el caudal y el rendimiento de la bomba.
Configuración de montaje de tapón
ADVERTENCIA
Las uniones y conexiones de tuberías roscadas deben sellarse con el sellador adecuado o cinta selladora para minimizar la
posibilidad de fugas. Las fugas crean el potencial de incendio o explosión.

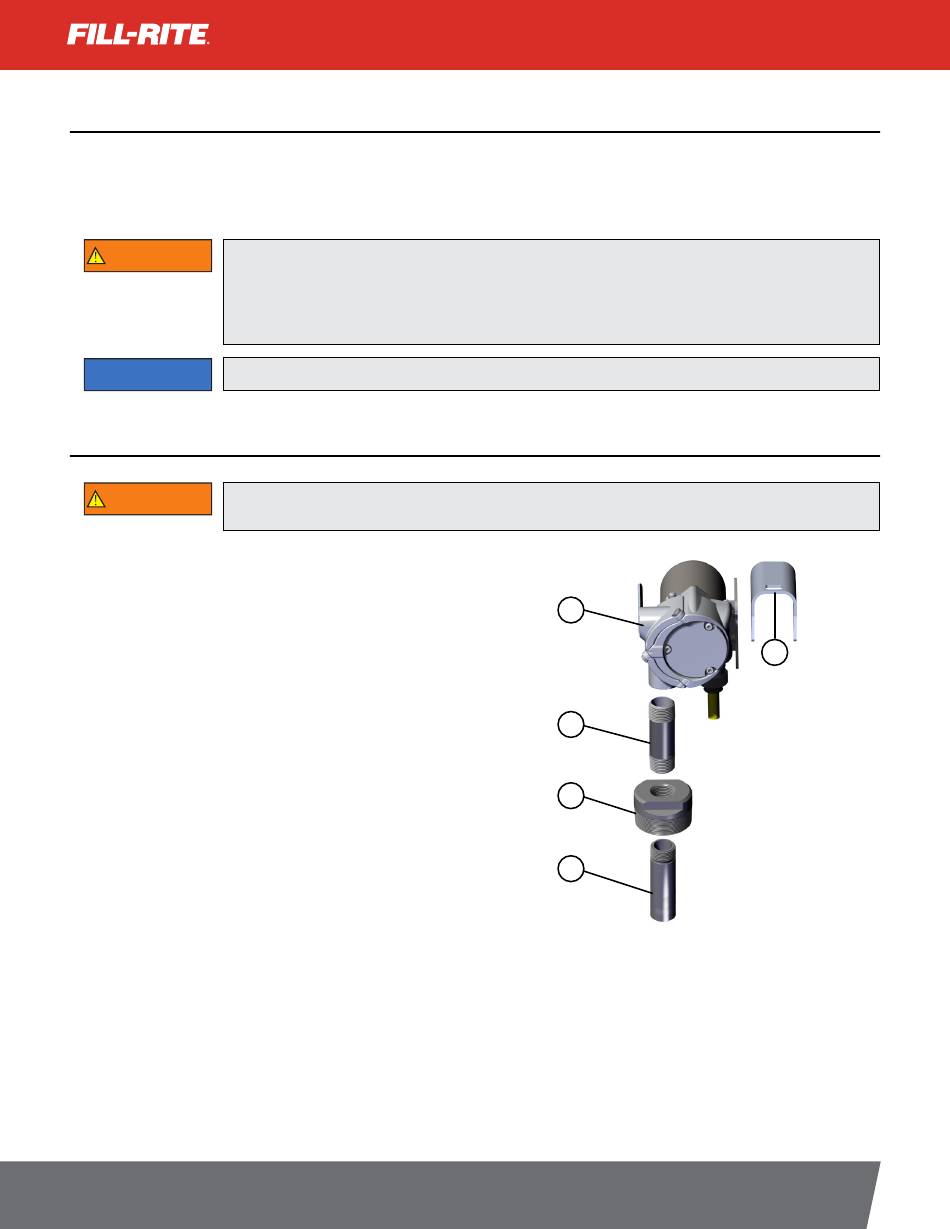

Las bombas de la serie RD se montan en el tapón mediante el tubo de
succión del adaptador de tapón. El tubo de succión se enrosca en el
adaptador de tapón y se debe ajustar a una longitud que lo coloque dentro
de 7,5 cm desde la parte inferior del tanque. El tanque o tambor debe
tener ventilación. Antes de continuar, asegúrese de que la alimentación
esté desconectada.
1. Cambie la configuración de salida (A) para descarga
horizontal(opcional). Consulte la página 6 para obtener las
instrucciones.
2. Atornille la boquilla (B) en la entrada de la bomba y apriete hasta
quequede impermeable.
3. Atornille el otro extremo de la boquilla en el adaptador de tapón
(C) yapriete hasta que quede impermeable.
4. Atornille el extremo roscado (D) del tubo de succión ajustable en
laparte inferior del adaptador de tapón.
5. Extienda el tubo de succión en la abertura del barril o tanque,
hastadentro de 7,5 cm del recipiente. No apoye el tubo de succión
en laparte inferior.
6. Enrosque el adaptador de tapón en el tapón y apriete.
7. Instale un tubo flexible de descarga con una boquilla o válvula
enel extremo que se pueda cerrar firmemente, para evitar el
sifonajecuando la bomba no esté en uso.
8. Instale una envoltura de boquilla (E) en la base de la bomba
(opcional).
fillrite.com
BOMBAS DE TRANSFERENCIA DE COMBUSTIBLE DE LA SERIE RD
MANUAL DE INSTALACIÓN Y OPERACIÓN
A
B
C
D
E
