Installation
Die Pumpe der Fill-Rite RD-Serie ist so konzipiert, dass sie für Ihre Bequemlichkeit und Sicherheit tragbar ist. Es verfügt über ein einzigartiges
Flügelraddesign, das ein Bypassventil überflüssig macht. Aufgrund ihrer einzigartigen Beschaffenheit können die Pumpen der RD-Serie in verschiedenen
Konfigurationen installiert/verwendet werden. Lesen Sie jede Konfiguration, bevor Sie mit der Installation beginnen.
WARNUNG
Die Pumpe der RD-Serie ist hauptsächlich für tragbare Anwendungen konzipiert, bei denen Skid-Tanks, Fässer, Fässer
und andere tragbare Kraftstoffbehälter zur Kraftstoffversorgung verwendet werden. Es ist von größter Bedeutung, den
Vorratstank oder das Fass, an dem die Pumpe angeschlossen ist, zu verankern, um sicherzustellen, dass während des
Transports oder während des Betankens keine Bewegungen auftreten. Wenn der Tank oder das Fass nicht gesichert
werden, kann es zu unerwarteten und unkontrollierten Bewegungen kommen, die zu Schäden, Verletzungen, Tod und
potenziellem Brand oder Explosion führen können.
HINWEIS
Verwenden Sie keine Rückschlagventile oder Fußventile; Ventile verringern den Durchfluss und die Leistung der Pumpe.
Bung-Mount-Konfiguration
WARNUNG
Rohrverschraubungen und Anschlüsse sollten mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die
Möglichkeit von Undichtigkeiten zu minimieren. Lecks schaffen die Möglichkeit eines Brandes oder einer Explosion.

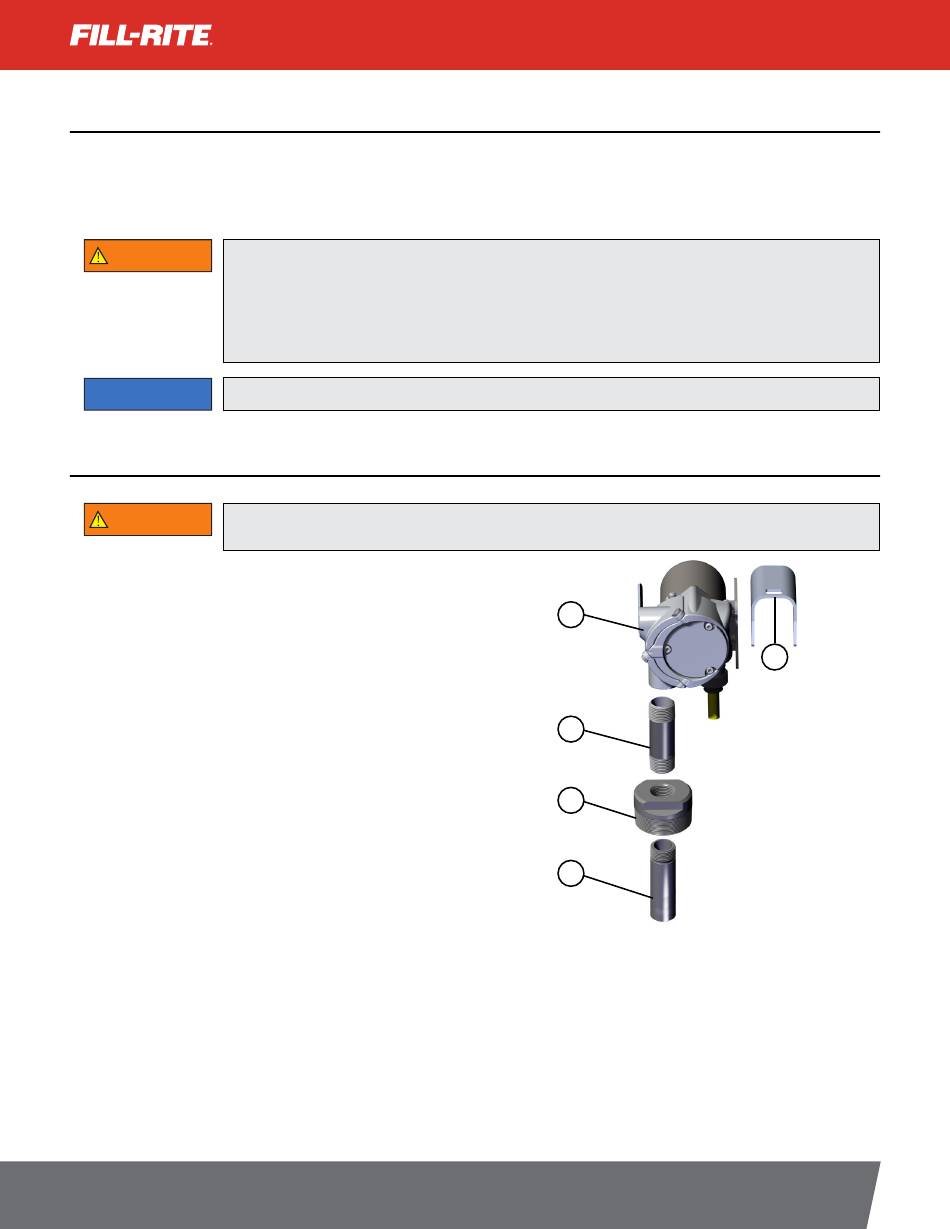

Die Pumpe der RD-Serie wird mit dem Spundadapter-Saugrohr am Spund
befestigt. Das Saugrohr wird in den Spundadapter geschraubt und muss
auf eine Länge eingestellt werden, die es innerhalb von 3 Zoll vom Boden
des Tanks positioniert. Der Tank oder das Fass muss entlüftet werden.
Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, bevor Sie
fortfahren.
1. Die Auslasskonfiguration (A) für horizontale Abgabe
ändern(optional). Anweisungen sind auf Seite 6 zu finden.
2. Den Nippel (B) in die Pumpe schrauben und
flüssigkeitsdichtfestziehen.
3. Das andere Ende des Nippels in den Pfropfenadapter (C)schrauben
und flüssigkeitsdicht festziehen.
4. Das Gewindeende (D) des verstellbaren Saugschlauchs an
derUnterseite des Pfropfenadapters anschrauben.
5. Den Saugschlauch so in die Tank- oder Fassöffnung verlegen,
dassdas Schlauchende maximal 75 mm (3 Zoll) über dem
Tank- oderFassboden liegt. Der Saugschlauch darf nicht am
Boden aufliegen.
6. Den Pfropfenadapter in den Pfropfen schrauben und festziehen.
7. Am Ende des Pumpenschlauchs eine Düse oder ein
Zapfventilvorsehen, das dicht verschließbar ist, um Siphonwirkung
zuvermeiden, wenn die Pumpe nicht verwendet wird.
8. Die Zapfventilhalterung (E) am Pumpenfuss montieren (optional).
fillrite.com
KRAFTSTOFFFÖRDERPUMPEN DER RD-SERIE
INSTALLATIONS-UND BEDIENUNGSANLEITUNG
A
B
C
D
E
4
