Flanschkonfiguration

WARNUNG
Stellen Sie sicher, dass Dichtungen und Siebe richtig positioniert und sauber sind, wenn die Flansche neu konfiguriert werden.
Unsachgemäß installierte oder verschmutzte Dichtungen oder Siebe können Lecks und Brand- oder Explosionsgefahr verursachen
VORSICHT
Stellen Sie immer sicher, dass der Netzschalter zugänglich ist, nachdem Sie die Einlass- und Auslassanschlüsse neu konfiguriert haben.

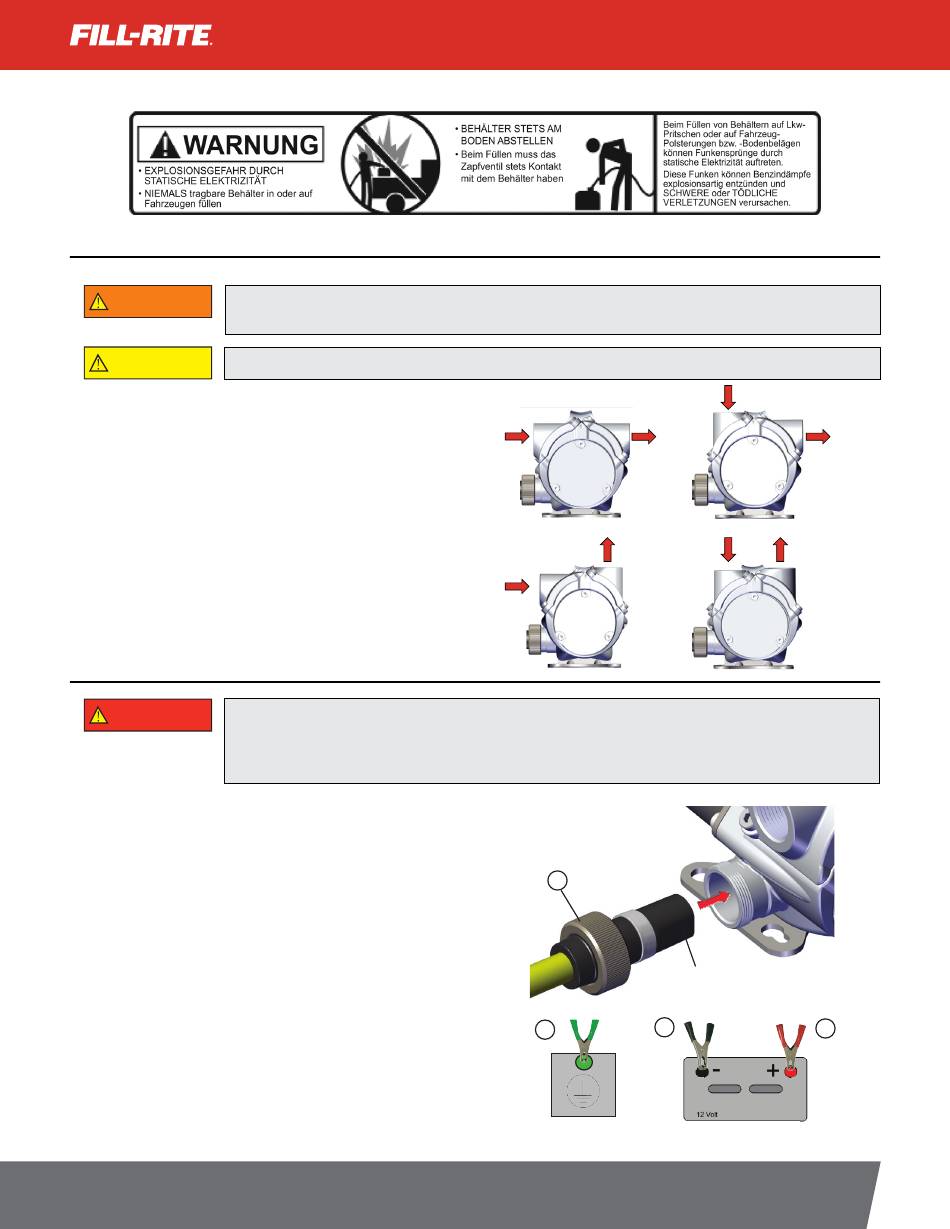

Die Einlass- und Auslassflansche Ihrer Pumpe der RD-Serie können
vertikal, horizontal oder in einer Kombination aus beidem konfiguriert
werden. So ändern Sie die Position eines Flansches:
1. Die Inbusschrauben entfernen, mit denen der Flansch befestigt ist.
2. Den Flansch abnehmen; prüfen, ob die Dichtflächen sauber sind
und gut abdichten werden.
3. Die Dichtung und das Sieb in Position bringen und den Flansch in
die gewünschte Position bringen.
4. Den Flansch mit den zwei Inbusschrauben wieder sicher am
Pumpengehäuse befestigen. Mit einem 4-mm-Inbusschlüsselmit
einem Drehmoment von 5,6 Nm (50 Zoll-lb) festziehen.

Gleichstromanschluss

ACHTUNG
Stellen Sie sicher, dass der Netzschalter auf „OFF" steht, bevor Sie die Batterieklemmen/Stromkabel an die Stromquelle
anschließen oder das Kabel in die Pumpe stecken, um ein unerwartetes Anlaufen des Motors zu verhindern. Ein
unerwarteter Motorstart kann zu einem unbeabsichtigten Austritt von Kraftstoff führen, wodurch eine Explosions- und
Brandgefahr entsteht.
Das Netzkabel vor jedem Gebrauch überprüfen. Wenn der äußere Mantel
des Kabels beschädigt ist und die Verkabelung sichtbar ist, muss das
Netzkabel ersetzt werden.
Das Netzkabel anbringen, indem die Abflachung am Stecker auf die
Pumpenvorderseite ausgerichtet wird. Den Stecker wie dargestellt in
das Pumpengehäuse schieben. Mit der Gewindemuffe (A) sichern. NUR
VON HAND FESTZIEHEN! Das Netzkabel hat grüne, schwarze und rote
Klemmen. Es müssen alle drei Klemmen verwendet werden.
1. Die grüne Klemme (Masse) muss als erstesangeschlossen
werden. Die grüne Klemme an eineFahrzeugmasse oder einen
Erdungsleiter anschließen.Die grüne Klemme NICHT an den Minuspol
derStromquelle anschließen.
2. Nun die schwarze Klemme (Minus) an den Minuspol
derGleichstromquelle anschließen.
3. Die rote Klemme (Plus) zuletzt an den Pluspolanschließen.
Die Klemmen müssen in umgekehrter Reihenfolge abgeklemmt werden.
