Behebung Von Störungen - FILL-RITE R1205C Bedienungsanleitung

F. Die Enden der schwarzen, roten und grünen Drähte 12
mm abisolieren. Mit Kabelklemmen diese Drähte in den
Farben passend mit den Anschlussdrähten der Pumpe
verbinden. Sicherstellen, dass keine blanken Drähte frei
liegen.
G. Die Drähte in das Anschlussgehäuse hineinfalten und die
Abdeckung schließen. Sicherstellen, dass alle Schrauben
angezogen sind, so dass keine Luft zwischen der
Abdeckung und dem Gehäuse ist.H. Dass Anschlusskabel
zum Anschluss an die Fahrzeugstromversorgung verlegen.
Das Kabel wo notwendig unterstützen und vor scharfen
Kanten, Hitze und irgendetwas, was das Kabel beschädigen
könnte, schützen.
I. Die äußere Kabelummantelung so weit wie notwendig
entfernen. Den grünen Draht mit einer sicheren
elektrischen Verbindung am Fahrzeugchassis
anschließen.
NEGATIVES ERDUNGSSYSTEM
CHASSIS-ERDE
BATTERIE
ANBRINGUNG DER SICHERUNG ODER EINES
TRENNSCHALTERS AUSSERHALB GEFÄHRLICHER BEREICHE.
SIEHE INSTALLATIONSHINWEISE NACH BEMESSUNGEN.
ROT +
SCHWARZ -
GRÜN
ANSCHLUSS-
KABEL
ANLASSER-
MAGNET
HOCHLEISTUNGS:
1. Ansaugrohr fest in den Einlaßflansch (1200F6465) der Pumpe
einschrauben.
2. Ansaugrohr bis auf 8cm über dem Boden des Tanks in den Tank oder
die Tonne einführen. Ansaugrohr nicht auf dem Boden des Tanks
aufliegen lassen.
3. Einlaßflansch der Pumpe in die Öffnung des Tanks oder der Tonne
einschrauben. Einlaßflansch muß vollständig und gesichert in ein
unbeschädigtes Tank- oder Tonnenspund-loch eingeführt werden.
4. Systeme sollten so ausgelegt werden, daß sie niedrigste
Ansaughöhe erfordern. Maximaler „äquivalenter Hub" ist 2,1 m für
Benzin und 2,4 m für Dieselkraftstoff. („Äquivalenter Hub" ist der
senkrechte Abstand der Flüssigkeitsoberfläche im Tank zum Einlaß
der Pumpe, PLUS den Reibungsverlusten durch die senkrechten
und waagerechten Röhrengänge, alle Krümmer und andere
Rohrverbindungen.)
5. Tank oder Tonne müssen vorschriftsmäßig belüftet sein. Benzin- und
ölundurchlässige Röhrenverbundmasse an allen Verbindungsstellen
benutzen. Beim Pumpen von Dieselkraftstoff einen Wasserabscheider
verwenden.
Pumpe saugt nicht an
1. Störung in der Ansaugleitung
überprüfen
2. Sicherheitsventil geöffnet -Ventil herausnehmen und überprüfen
Motor brummt, läuft aber nicht
1. Verschmutzung des Pumpenhohlrams Pumpenhohlram säubern
INTEGRIERTES
ANSCHLUSSGEHÄUSE
ERDE
ROT+
SCHWARZ -
Illust. 1

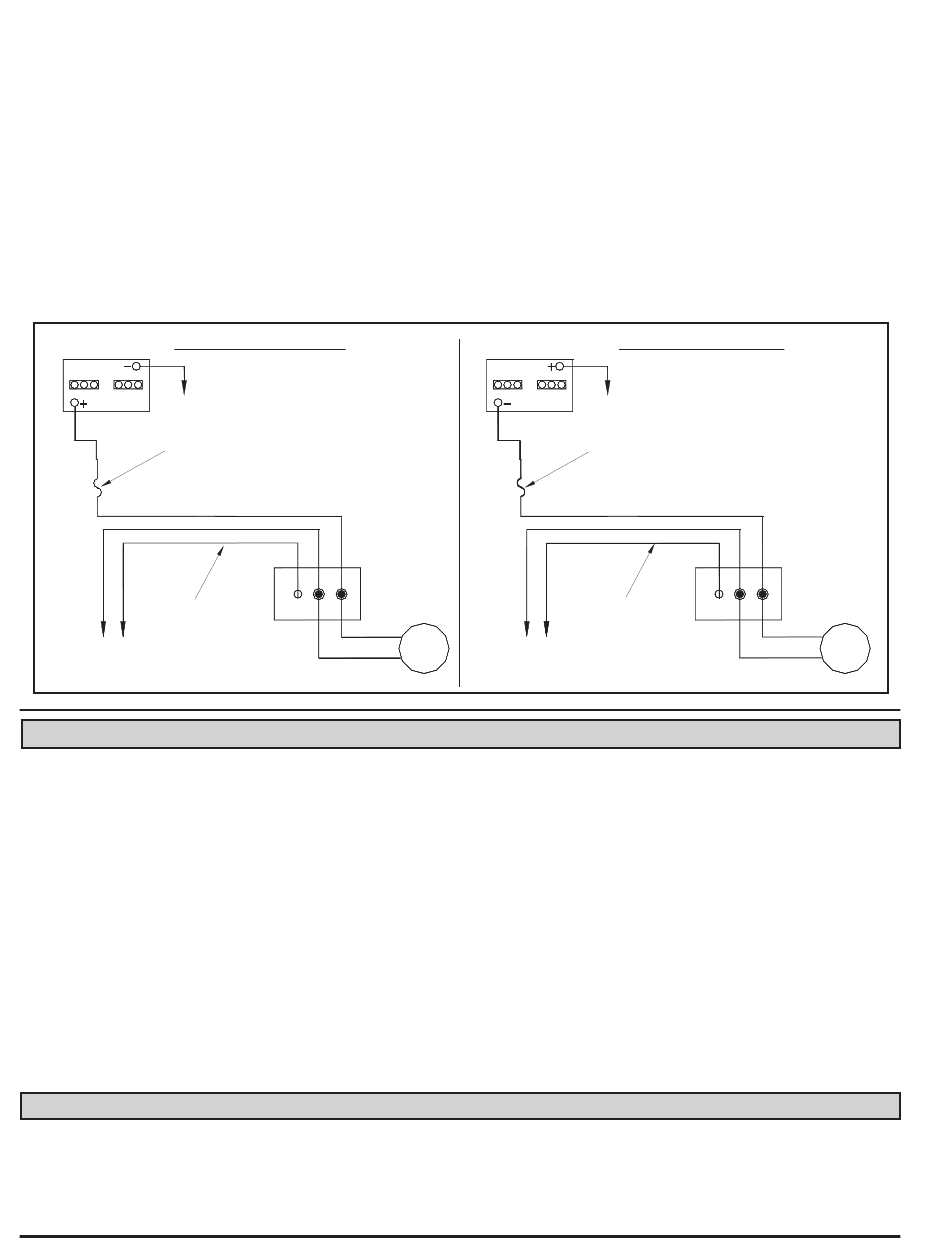

AC GLEICHSTROM PUMPE INSTALLATION
BEHEBUNG VON STÖRUNGEN
-Ansaugleitung auf Lecks
J. Zur Bestimmung, ob das Fahrzeug negativ (-) oder positiv
(+) geerdet ist, an der Batterie die Markierung des Pols
überprüfen, der mit dem Motorblock verbunden ist. Bei
Fahrzeugen mit negativer Erdung, den schwarzen Draht
mit einer sicheren elektrischen Verbindung am
Fahrzeugschassis anschließen, bei Fahrzeugen mit
positiver Erdung, den roten Draht.
K. Ein Ende des Sicherungshalters am Ende des
verbleibenden Drahtes anschließen. Das andere Ende des
Sicherungshalters mit einer sicheren elektrischen
Verbindung am nicht geerdeten Pol der Stromquelle
anschließen. Empfohlen wird hierzu der Anschluss an der
Batterie oder das Ende des Batteriekabels.
L. Alle Verbindungen überprüfen, um sicherzustellen, dass
diese in Ordnung sind. Eine träge 30-A-Sicherung in den
Sicherungshalter einlegen. Die elektrische Installation ist nun
abgeschlossen.
BATTERIE
SCHWARZ -
ROT +
GRÜN
MOTOR
ANLASSER-
MAGNET
STANDARDLEISTUNGS:
1. Sicherer Dsenabdeckungl (1200G8521) zu Motorendplate mit
den zwei versorgten Schrauben (300F7751), als auf Seite 16
des Handbuchs illustriert hat.
2. Dicht Schraube Verlängerung Rohr (VP1400F7687) in bung
Adapter. Befestigen Sie Saugwirkung Rohr (VP1400F7686) zu
Verlängerung Rohr in der gleichen Weise.
3. Schneiden Sie Saugwirkung Rohr an einer Länge, die sein Ende
innerhalb 3" vom Behälter Boden stellen wird. Wenn ein
längeres Saugwirkung Rohr erfordert wird, ordnen Sie
zusätzliche Verlängerung (VP1400F7687) an.
4. Schrauben Sie Bung/Saugwirkung Rohr Versammlung fest in
Behälter Öffnen.
HOCHLEISTUNGS UND STANDARDLEISTUNGS
1. Stromversorgung zur Pumpe sollte durch einen dedizierten 15
Ampere-Unterbrecherkontakt hergestellt werden. Keine anderen
Geräte durch diesen Kontakt versorgen. Bei der Versorgung von
zwei Pumpen durch einen Unterbrecherkontakt muss der Kontakt
in der Lage sein, die Last beider Motoren aushalten zu können.
Niedrages Fördervolumen
1. Starke Verschmutzung des Filtersiebes -Filtersieb
herausnehmen und säubern
2. Störung im Ansaugrohr
und Blockierungen
3. Sichereitsventil bleibt stecken -Ventil herausnehemn un
überprüfen
14
POSITIVES ERDUNGSSYSTEM
CHASSIS-ERDE
ANBRINGUNG DER SICHERUNG ODER EINES
TRENNSCHALTERS AUSSERHALB GEFÄHRLICHER BEREICHE.
SIEHE INSTALLATIONSHINWEISE NACH BEMESSUNGEN.
ANSCHLUSS-
ERDE
KABEL
Illust. 2
-Ansaugrohr auf undicht Stellen
INTEGRIERTES
ANSCHLUSSGEHÄUSE
SCHWARZ -
MOTOR
ROT+
(Elektrisch):
