Configuración de brida
ADVERTENCIA
Asegúrese de que los sellos y la pantalla estén colocados correctamente y límpielos cada vez que reconfigure las bridas.
Los sellos o pantallas mal instalados o sucios pueden causar fugas y el potencial de incendio o explosión.
PRECAUCIÓN
Asegúrese siempre de que se pueda acceder al interruptor de alimentación después de reconfigurar los puertos de entrada y salida.

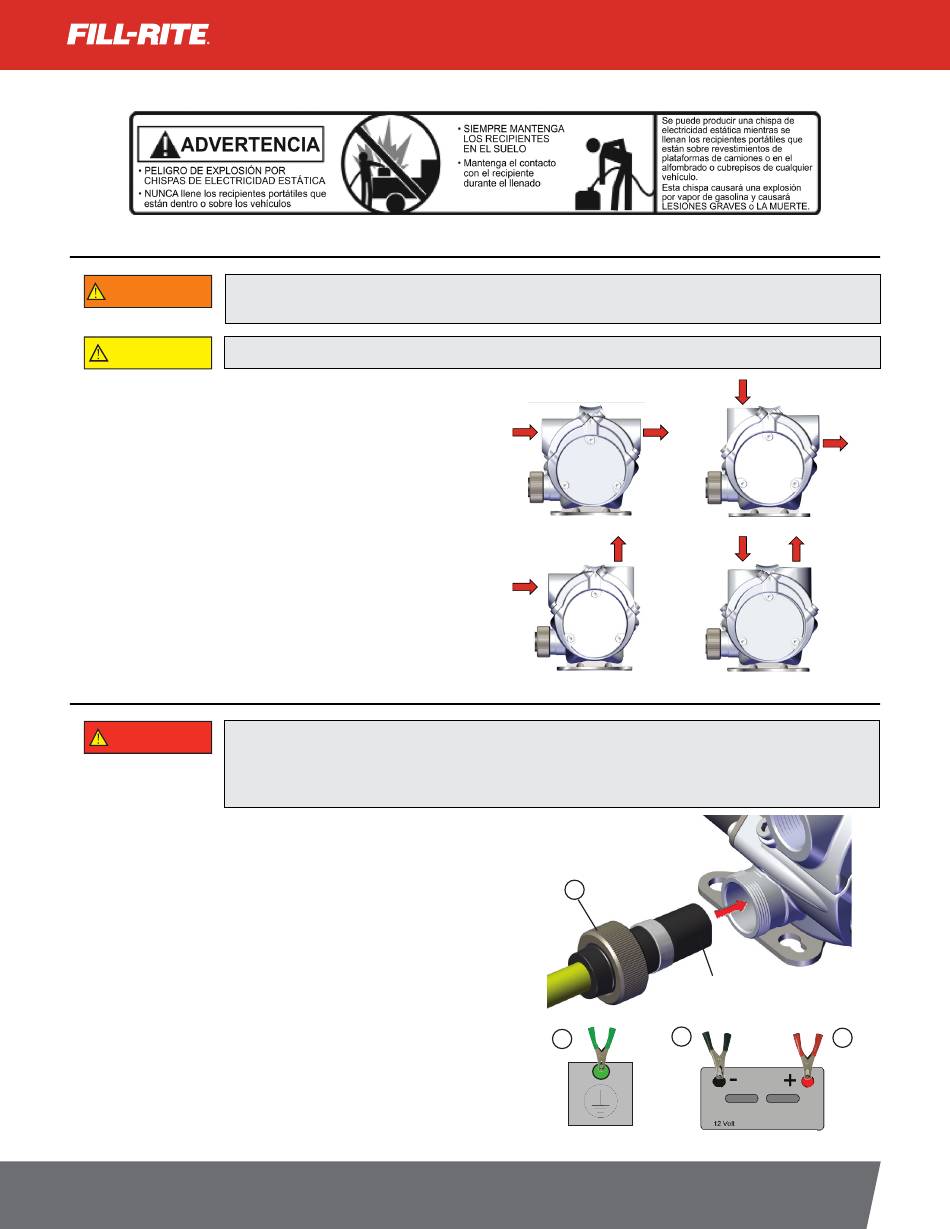

Las bridas de entrada y salida de su bomba de la serie RD se pueden
configurar de forma vertical, horizontal o una combinación de ambas.
Para cambiar la posición de una brida:
1. Quite los dos pernos de cabeza hueca que sostienen el reborde
en su posición.
2. Quite el reborde; examine las superficies de sellado para
asegurarse de que estén limpias y sellen correctamente.
3. Coloque el sello, la rejilla y ubique el reborde en la posición
deseada.
4. Use los dos pernos de cabeza hueca para volver a instalar
firmemente el reborde en la carcasa de la bomba. Apriete a 5,6
Nm con una llave hexagonal de 4 mm.
Conexión de alimentación de CC
PELIGRO
Asegúrese de que el interruptor de alimentación esté en "APAGADO" antes de conectar las pinzas de la batería/cables de
alimentación a la fuente de alimentación o instalar el cable en la bomba para evitar un arranque inesperado del motor.
El arranque inesperado del motor puede provocar una descarga no intencionada de combustible, creando un riesgo de
explosión e incendio.
¡Inspeccione el cable de alimentación antes de cada uso! El daño a la cubierta
exterior del cable que expone el cableado requiere el reemplazo del cable de
alimentación.
Instale el cable de alimentación alineando la parte plana del enchufe con el
frente de la bomba. Inserte el tapón en la carcasa de la bomba como se muestra.
Bloquee en su lugar usando el collar roscado (A). ¡APRIETE A MANO SOLAMENTE!
El cable de alimentación termina en abrazaderas verdes, negras y rojas. Se deben
usar las tres abrazaderas.
1. La pinza verde (tierra) debe conectarse primero. Conecte la pinza verde
al chasis del vehículo o a tierra. NO conecte la abrazadera verde al poste
negativo de la fuente de alimentación.
2. A continuación, conecte la abrazadera negra (negativa) al borne negativo de
la fuente de alimentación de CC.
3. Conecte la abrazadera roja (positiva) al poste positivo en último lugar.
Las abrazaderas deben desconectarse en orden inverso.
fillrite.com
BOMBAS DE TRANSFERENCIA DE COMBUSTIBLE DE LA SERIE RD
MANUAL DE INSTALACIÓN Y OPERACIÓN
Entrada Salida
A
Parte plana
Verde Green
2
1
Chasis
Chassis
Flat
Negro
Black Rojo
Red
3
6
