4.

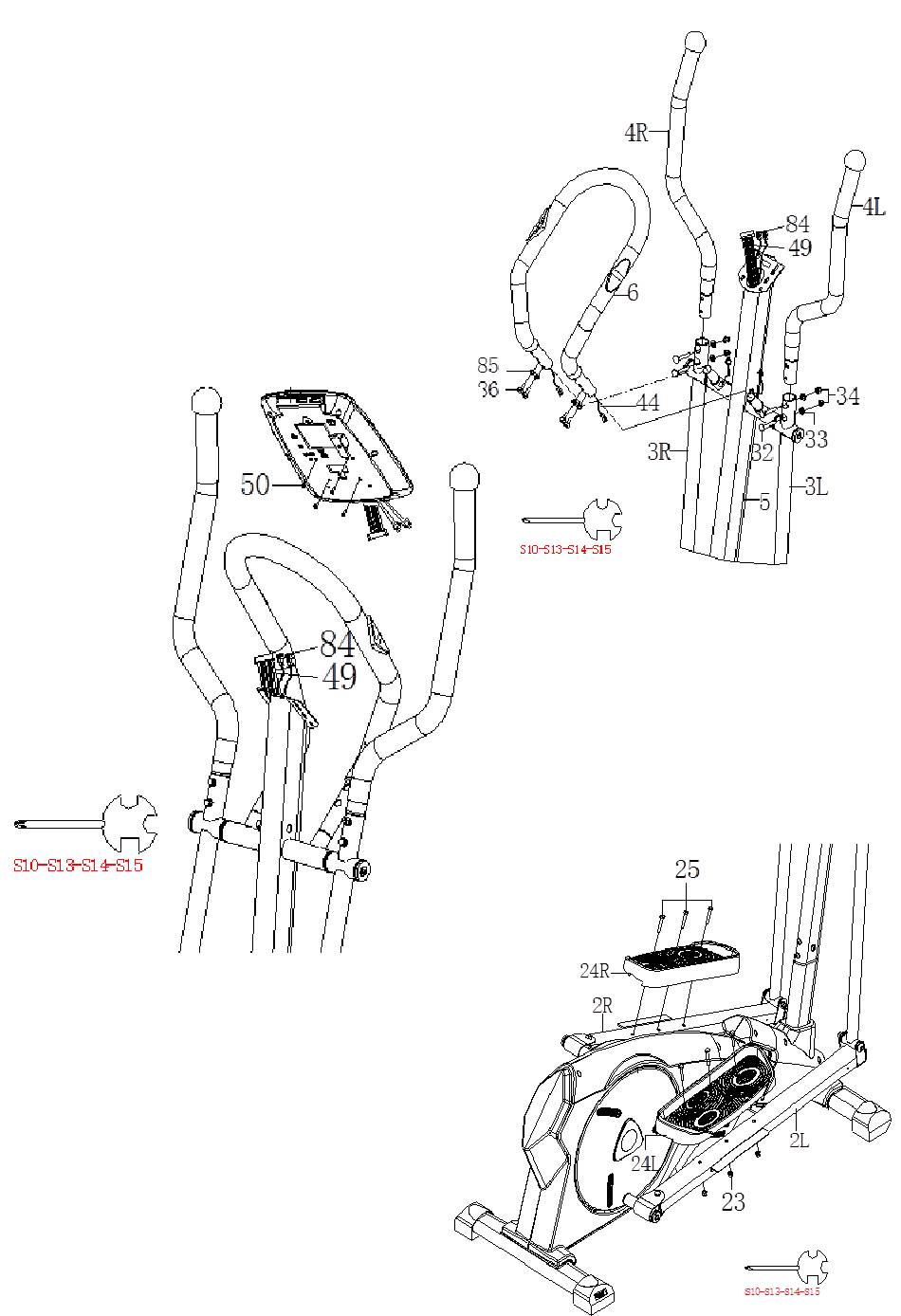

Montaż rękojeści ramienia
Usuń cztery
śruby z sześciokątnymi łbami
łukowe (85) ze sztycy kierownicy (5).
Włóż przewody czujników pulsu (44) do otworu w sztycy
kierownicy (5), a następnie wyciągnij je z górnego końca sztycy
(5).
Połącz przedłużkę przewodu (84 i 49) z przewodem czujnika
pulsu (44).
Umieść kierownicę (6) w sztycy (5) i przymocuj ją za pomocą
elementów, które zostały wcześniej usunięte.
Usuń cztery
śruby z okrągłymi łbami
oraz nakładki (34) z ramion kierownicy (3L, 3R).
Wsuń rękojeść ramienia (4L, 4R) do kolumny ramienia (3L, 3R),
a następnie dokręć za pomocą czterech zestawów śrub z
okrągłym łbem (32), podkładek łukowych (33) i nakrętek (34).
6.
Montaż pedałów
Przymocuj pedał (24L, 24R) na ramieniu pedała (2L, 2R) za
pomocą sześciu śrub z sześciokątnym łbem (25).
(86), podkładki
(32), podkładki łukowe (33)
5.
Instalacja konsoli
Usuń cztery śruby (50) z konsoli (48). Połącz przedłużkę
przewodu (49) oraz przedłużkę przewodu czujnika pulsu (84) z
przewodami wychodzącymi z konsoli (48). Umieść przewody w
sztycy kierownicy (5).
Konsolę przymocuj do górnej części sztycy kierownicy (5) za
pomocą śrub (50), które zostały wcześniej usunięte.
