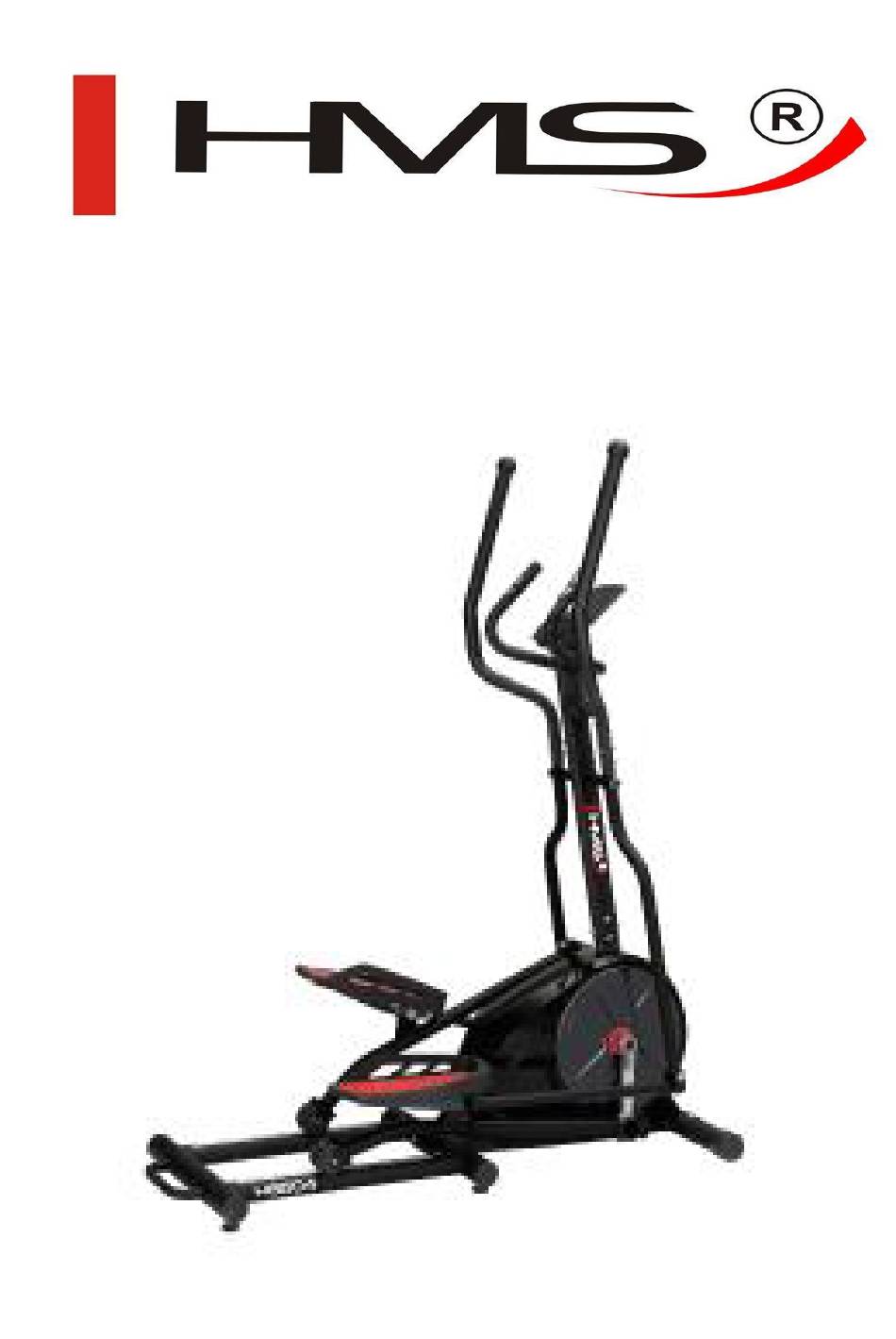

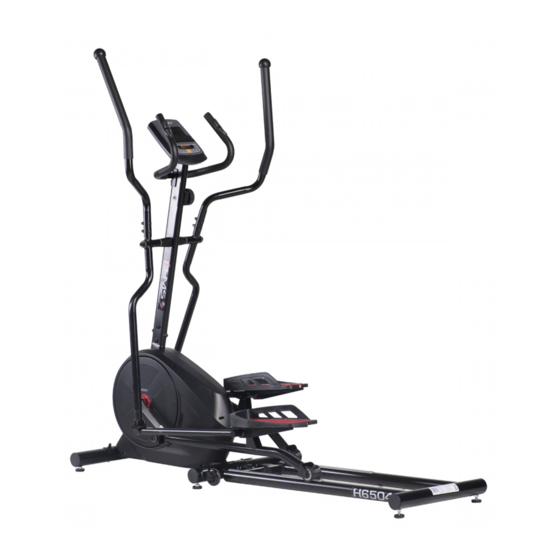

- Seite 1 H6504...
- Seite 41 Sicherheitsanmerkungen 1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. 2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. 3.
- Seite 42 Stückliste Beschreibung Beschreibung Stk. Stk. Hauptrahmen Sensorkabel L=500mm Hintere Stütze Extension Sensor Wire L=950mm Vordere Säule Cross Pan Head Bolt M5x10 Griffe Herzfrequenzsensor mit einem Leiter L=600mm Linker Griff Schaumstoff Ф31xФ24x450 Rechter Griff Schraube ST4.2x20 Verbindungsstück der linken Stütze der Unterlegscheibe Ф5xФ9x1.0 Trittstufe Verbindungsstück der rechten Stütze der...
- Seite 43 Linke Sechskantschraube Selbstschneidende Schraube ST4.2x25 Rechte Sechskantschraube Selbstschneidende Schraube ST4.2x25 Federscheibe 1/2"xδ2.0 Runde Blenden des hinteren Stabilisators Φ60 Linke Nylonmutter 1/2“ Mutter M10 Rechte Nylonmutter 1/2“ Fußbank Ф38xM10 Sechskantschraube M8*20 Selbstschneidende Schraube ST4.2x12 Druckplatte Sechskantschraube M6x15 Ringmutter M8x50 Nylon-Mutter M6 Druckscheibe Φ43xΦ34x24 Schraube M8x20 Flache Unterlegscheibe Ф6xФ12xδ1.0...
- Seite 44 Montage Schritt 1 Installation des vorderen Stabilisators und des hinteren Rahmens. 1. Befestigen Sie den vorderen Stabilisator (13) mit zwei M8x75 Schrauben (57), zwei Unterlegscheiben Ф8xФ20x1.5 (50), und zwei M8-Muttern (51) am Hauptrahmen (1). Mit dem Inbusschlüssel festziehen und sichern. 2.
- Seite 45 Schritt 2 Einbau der vorderen Säule 1. Entfernen Sie die vorher eingesetzten sechs Sechskantschrauben M8x15 (39), Sechs Unterlagen unter den Federn Ф8 (54), vier flache Unterlegscheiben Ф8xФ20x1.5 (55) sowie zwei Unterlegscheiben Ф8xФ20x1.5 (50) aus dem Hauptrahmenrohr (1) mittels eines Imbusschlüssels. 2.
- Seite 46 Schritt 3 Linker und rechter Handlauf, Zusammenbau und Anschließen. 1. Die beiden zuvor geschraubte Sechskantschrauben (48), zwei Ф10 Federscheiben (47), zwei große Unterlegscheiben Ф10xФ25x2.0 (46) und zwei D-förmigen Unterlegscheiben (45) von der Drehstange abschrauben. 2. Setzen Sie den linken Handlauf, und verbinden Sie mit dem linken Teil (5)(7),den rechten Handlauf mit dem rechten Teil (6)(8) und befestigen Sie an der Drehstange mit zwei Sechskantschrauben M10x20 (48), zwei Federscheiben (47), zwei großen Unterlagen Ф10xФ25x2.0 (46) und zwei D-förmigen Unterlegscheiben (45).
- Seite 47 Imbusschlüssel S6 Mutternschlüssel S10-S13-S17-S19 Imbusschlüssel S6...
- Seite 48 Schritt 4 Montage von Griffen und Pedalen 1. Befestigen Sie die Halter (11) (12) mit vier M8x40-Schrauben (49), vier gebogenen Unterlegscheiben Ф8x20x1,5 (50) und vier M8-Muttern (51) an den Handlaufrohren (5) (6). Mit dem Ringschlüssel mit Werkzeug: Kreuzschlitzschraubendreher und Inbusschlüssel S6 festziehen und sichern. 2.
-
Seite 49: Schema Des Zusammenbaus
Schema des Zusammenbaus Mit dem Drehknopf die M12*65 (104) abschrauben und den hinteren Rahmen (2) in die abgebildete Position drehen. Dann den Rahmen (2) mit dem Drehknopf M12*65 (104) am hinteren Stabilisator (103) festziehen. -
Seite 50: Funktionen
Computer Drucktasten 1. MODE Taste zum Ändern der Anzeige und zum Bestätigen der Einstellung. 2. RECOVERY / UP • Drücken Sie während der Einstellung, um die Zeiteinheit (TIME), die Entfernung (DIST), die Kalorien (CAL) oder die Temperatur (TEMP) (℃ oder ℉) zu erhöhen. •... - Seite 51 2. ZEIT/BMI • Zählen der gesamten Trainingszeit. Bereich: 0-99M59S. • Zeit kann vordefiniert werden. 10 Sekunden vor Trainingsende signalisiert das Gerät das Trainingsende. Bereich: 0-99 Minuten. • Anzeige des Body Mass Index (BMI). 3. ENTFERNUNG/BMR • Zählung der zurückgelegten Gesamtstrecke. Bereich: 0-99.9KM. •...
-
Seite 52: Messung Von Fettgeweben, Bmi & Bmr
Wenn sich das Gerät im Leerlauf befindet, überprüfen Sie die Herzfrequenz gemäß den obigen Anweisungen. Drücken Sie dann RECOVERY / UP. Das Display zählt eine Minute lang herunter. Halten Sie Ihre Hände bis zum Ende des Countdowns an den Sensoren. Lesen Sie dann die Zeit, die benötigt wird um zum Ruheherzschlag zurückzukehren ab. -
Seite 53: Wartung
Wartung Eine richtig durchgeführte Wartung beeinflusst deutlich die Lebensdauer des Gerätes. Falsch durchgeführte Wartungen können Beschädigungen der Laufbahn oder eine Verkürzung der Produktlebensdauer zur Folge haben. Alle Teile sollten regelmäßig geprüft und angezogen werden. Verbrauchte Teile sollten sofort ausgetauscht werden. Reinigung Die regelmäßige Reinigung des Laufbandes gewährleistet eine lange Lebensdauer des Produktes. -
Seite 57: Garantiekarte
GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGEN 3. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen: Roller 24 Monate Akku 6 Monate 4. Die Garantie wird von dem Laden oder dem Service nach Vorlage: der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/...
