INSTRUKCJA MONTAŻU
1.

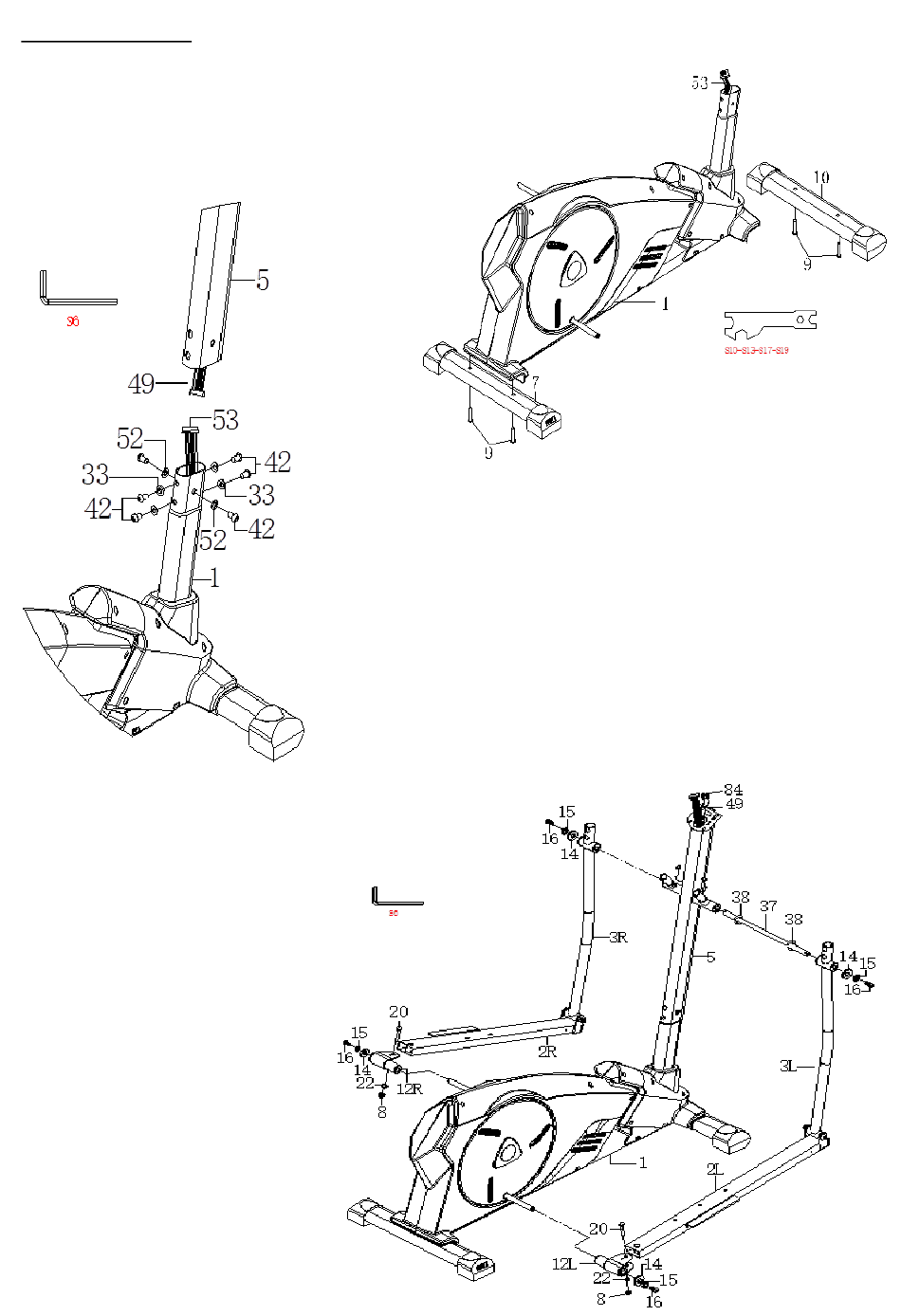

Montaż przedniego i tylnego stabilizatora
Przymocuj przedni stabilizator (10) w odpowiednim
miejscu z przodu ramy głównej (1). Użyj do tego
dwóch śrub z sześciokątnymi łbami (9) oraz klucza
multifunkcyjnego (dołączonego do zestawu).
Analogicznie przymocuj stabilizator tylni.
3.
Montaż lewej i prawej podstawy
pedała
Włóż pręt rotacyjny (37) w otwór w sztycy
kierownicy (5) oraz w kolumnie ramienia
(3R, 3L) i zabezpiecz je za pomocą dwóch
zestawów śrub z sześciokątnymi łbami
(16),
sprężystych
podkładek (14) oraz podkładek (38).
Zamontuj przewód łączący prawy i lewy
(12R, 12L) na ramionach pedałów (2R,2L),
użyj
w
tym
celu
sześciokątnymi łbami (20), dwóch płaskich
podkładek (22) oraz dwóch nylonowych
nakładek (8).
Umieść prawe i lewe ramię pedała (2R, 2L)
na ramie głównej (1) i zabezpiecz przy
pomocy
dwóch
zestawów
sześciokątnymi łbami (16), podkładek
sprężystych (15) i podkładek (14).
2.
Odkręć sześć śrub z sześciokątnymi łbami (42), dwie płaskie podkładki (52) i cztery podkładki
łukowe (33) z ramy głównej (1).
Połącz ze sobą przewód (53) wychodzący z ramy głównej (1) oraz przedłużkę przewodu (49)
wychodzącą ze sztycy kierownicy (5).
Zamontuj sztycę kierownicy (5) na ramie głównej (1) i przymocuj ją za pomocą śrub i
podkładek, które wcześniej zostały usunięte z ramy głównej (1).
podkładek
(15),
dwóch
śrub
z
śrub
z
Montaż sztycy kierownicy
