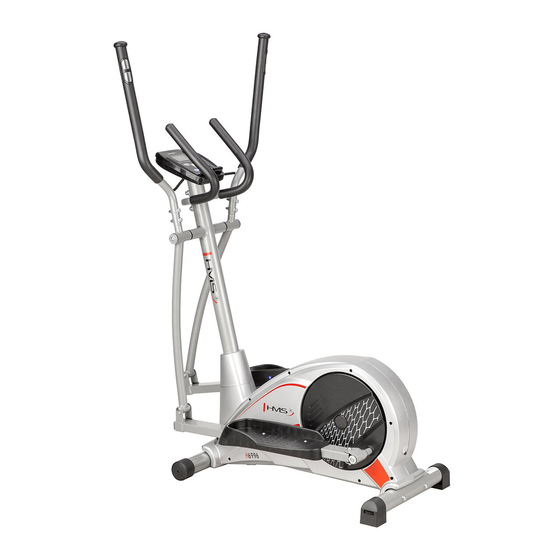

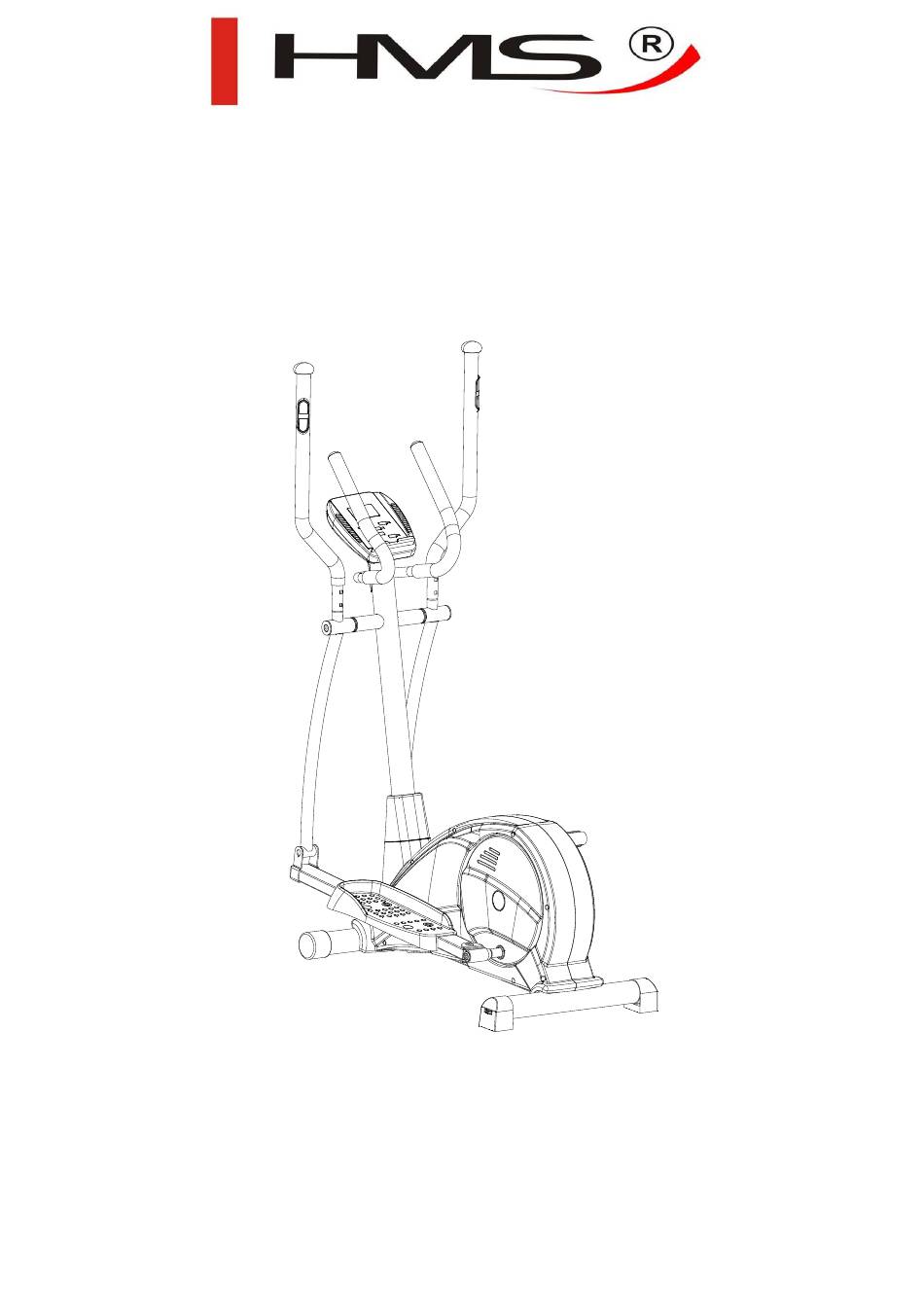

- Seite 1 ORBITREK MAGNETYCZNY - MAGNETIC ELLIPTICAL BIKE - MAGNETICKÝ ORBITREK – MAGNETISCHER CROSSTRAINER H6996 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG...
- Seite 45 Sicherheitsanmerkungen 1. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. 2. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. 3.
-
Seite 46: Wartung
16. Beim Anheben oder beim Transport der Maschine sollte vorsichtig vorgegangen werden, um Schulterverletzungen zu vermeiden. Es sollten entsprechende Anhebe-techniken angewendet oder die Hilfe einer weiteren Person in Anspruch genommen werden. 17. Es dürfen keine Modifikationen am Produkt vorgenommen werden. Bei Bedarf sollte der technische Dienst kontaktiert werden. -
Seite 47: Detaillierte Zeichnung
Detaillierte Zeichnung:... -
Seite 48: Liste Der Teile
Liste der Teile: Beschreibung Meng Beschreibung Meng 1 ENDKAPPE 48 LAGER 6203 2 SENSOR ZUR PULSMESSUNG 49 MAGNET 3 OBERE SCHWINGSTANGE LINKS 50 MOTOR 51 HÜLSE AUS STAHL 4 KABEL SENSORS PULSMESSUNG 5 COMPUTER 52 SENSOREN 53 RIEMENSCHEIBE φ260 6 KABEL SENSORS PULSMESSUNG VOM COMPUTER 7 OBERES MOTORKABEL... - Seite 49 81 HÜLSE 21mm 34 GEBOGENE UNTERLEGSCHEIBE 82 SCHLÜSSEL 35 ABDECKUNG DER SCHEIBE 83 SECHSKANTSCHLÜSSEL 5mm 36 SCHEIBE LINKS 84 SECHSKANTSCHLÜSSEL 6mm 37 HALTERUNG 38 FLACHE UNTERLEGSCHEIBE Ф16 85 NETZADAPTER 39 SCHRAUBE ST4 86 KABEL DC 40 HAUPTABDECKUNG LINKS 87 SCHRAUBE 41 HAUPTABDECKUNG RECHTS 88 OBERE SCHWINGSTANGE...
-
Seite 50: Hinterer Standfuß
Beschreibung Menge Beschreibung Menge obere Schwingstange rechts 90 Pedalschiene rechts 88 obere Schwingstange links 30 Pedal links Computer 91 Pedal rechts 45 hinterer Standfuß Lenker 16 untere Schwingstange links 63 Rahmen 73 vorderer Standfuß 89 untere Schwingstange rechts 20 Stützstange des Computers 85 Netzadapter 21 Abdeckung des Lenkers Werkzeuge... - Seite 51 flache Unterlegscheibe Ф6*Ф13*1T Sechskantschlüssel 5mm Sechskantschlüssel 6mm Schraube M6*43L*S11L,...
- Seite 52 MONTAGEANLEITUNG 1. Befestigen Sie den vorderen Standfuß (73) und den hinteren Standfuß (74) am Hauptrahmen (63). 2. Benutzen Sie dafür Schraube (46) und Unterlegscheibe (22), um alles festzuschrauben.
- Seite 53 1. Verbinden Sie das obere Motorkabel (7) mit dem unteren Motorkabel (24) zusammen. 2. Befestigen Sie die Stützstange des Computers (20) und die mittlere Abdeckung (21) am Rahmen mittels Schraube (23), Unterlegscheibe (74) und Unterlegscheibe (22). 1. Bringen Sie die Unterlegscheibe (18） auf die Stützstange des Computers (20) an.
- Seite 54 1. Lösen Sie Schraube (25), Unterlegscheibe (12) und Unterlegscheibe (74). 2. Benutzen Sie Schraube (25), Unterlegscheibe (12), Unterlegscheibe (74) und Schraube (13), um den vorderen Teil zu befestigen. 3. Benutzen Sie Schraube (13), Unterlegscheibe (74), Unterlegscheibe (31) und Schraube (34), um den hinteren Teil zu befestigen.
- Seite 55 Benutzen Sie Schraube (78), Unterlegscheibe (74) und Unterlegscheibe (22), um die Schwingstangen zu befestigen. Lösen Sie die Schraube beim Computer (9). Verbinden Sie das obere Motorkabel und das Kabel des Sensors zur Pulsmessung mit dem Kabel des Computers mittels Schraube (9) zusammen.
- Seite 57 Computer FUNKTIONEN SCAN: Abwechselnd zwischen WATTS/CALORIES (Kalorienverbrauch) und RPM/SPEED (Geschwindigkeit). Die Zeit wird 6 Sekunden lang angezeigt. UMDREHUNGEN PRO MINUTE / RPM : 0~15~999 GESCHWINDIGKEIT / SPEED : 0.0~99.9 km/h ZEIT / TIME : 0:00~99:59. DISTANZ / DISTANCE : 0.00~99.99 km KALORIENVERBRAUCH / CALORIES : 0~999.
- Seite 58 4. Bestimmen Sie den Zielwert vom PULS (HERZFREQUENZ) / PULSE (HEART RATE) mittels der Taste UP▲/DOWN▼ im Bereich P~30~240. 5. Drücken Sie MODE, um alle Einstellungen zu bestätigen. 6. Wenn Sie keine Trainingsparameter wie ZEIT (TIME) / DISTANZ (DISTANCE) / KALORIENVERBRAUCH (CALORIES) / PULS (PULSE) einstellen wollen, drücken Sie die Taste START/STOP START/STOP), um sofort das Training zu beginnen.
- Seite 59 BENUTZER (USER) - Gestalten Sie ein eigenes Profil des Programms mittels U1~U4 und bestimmen Sie den Widerstand für alle Stufen. Dann wird das Programm automatisch gespeichert und man kann es in der Zukunft verwenden. U0 kann genauso eingestellt werden wie U1~U4, aber dieses Programm kann nicht gespeichert werden. 1.
-
Seite 60: Funktionen Der Tasten
RANDOM-PROGRAMM – Das zufällig vom Computer ausgewählte Programm, das automatisch sein Diagramm generiert. 1. Es gibt insgesamt 16 Blöcke: Jedes Random-Programm bestimmt den Wert des Blocks. 2.. Nach dem Drücken der Taste START kann der Benutzer mittels der Taste UP▲ / DOWN▼ den Wert jedes Blocks bestimmen. - Seite 61 1. MODE: Diese Taste dient zur Auswahl der Funktionen und zur Bestätigung der eingeführten Einstellungen. 2. UP▲/DOWN▼: Diese Taste dient zur Erhöhung und Verringerung sowie zur Auswahl der Optionen. 3. START/STOP: Diese Taste dient zum EINSCHALTEN / AUSSCHALTEN. 4. RECOVERY: Das ist ein Test zur Messung der Herzfrequenz.
- Seite 62 Die Kennzeichnung von Geräten mit einem durchgestrichenen Abfallbehälter weist darauf hin, dass das Produkt vom normalen Haushaltsabfall getrennt gesammelt und entsorgt werden muss. Nach der WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte muss man diese Art der Geräte getrennt entsorgen. Der Nutzer, der dieses Gerät entsorgen will, ist dazu verpflichtet, es an die Sammelstelle für Elektro- und Elektronik-Altgeräte zurückzugeben, was zur Wiederverwendung, zum Recycling oder zur Verwertung und damit zum Schutz der Umwelt beiträgt.
-
Seite 68: Garantiekarte
GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGE 1. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen. 2. Die Garantie wird von dem Laden oder dem Service nach Vorlage: der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/ der beanstandeten Ware durch den Kunden respektiert... -
Seite 69: Vermerke Über Den Verlauf Der Reparaturen
Die Garantie für die verkaufte Ware schließt die Rechte des Käufers aus der Nichtübereinstimmung der Ware mit dem Vertrag nicht aus, schränkt sie nicht ein und setzt sie nicht aus. DAS GERÄT IST NICHT ZUR VERWENDUNG ZUR REHABILITATION UND THERAPEUTISCHEN ZWECKEN BESTIMMT VERMERKE ÜBER DEN VERLAUF DER REPARATUREN Lfd.
