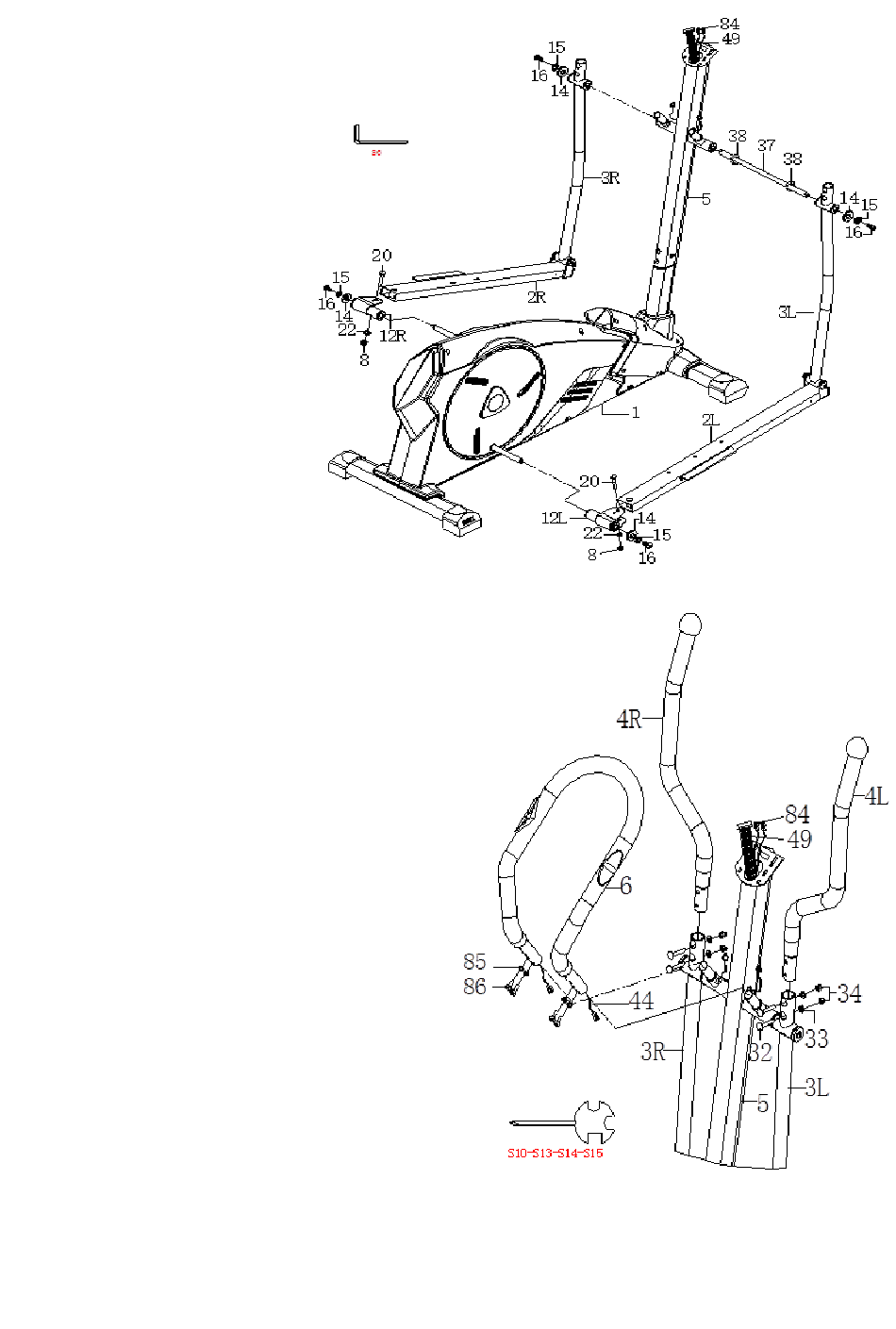

10. Montage des linken und rechten
Pedalarms
Führen Sie die Befestigungsstange (37)
in die Öffnung des Lenkerstützrohrs (5)
und in die Armstangen (3R, 3L) ein.
Sichern Sie alles mittels zwei Sets mit
Sechskantschrauben
(16),
mittels
Federringe (15), Unterlegscheiben (14)
und Unterlegscheiben (38).
Befestigen Sie das rechte und linke
Verbindungselement (12R, 12L) an
Pedalarmen (2R, 2L). Benutzen Sie
dafür zwei Sechskantschrauben (20),
zwei flache Unterlegscheiben (22) und
zwei Nylon-Muttern (8).
Bringen Sie den rechten und linken
Pedalarm (2R, 2L) an den Hauptrahmen
(1) an. Sichern Sie es mittels zwei Sets
mit Sechskantschrauben (16), mittels
Federringe (15) und Unterlegscheiben
(14).
11.
Montage der Griffstange
Entfernen Sie vier Sechskantschrauben (86) und gebogene
Unterlegscheiben (85) aus dem Lenkerstützrohr (5).
Führen Sie die Kabel der Pulssensoren (44) in die Öffnung
des Lenkerstützrohrs (5) ein. Nehmen Sie sie dann aus dem
oberen
Teil
des
Lenkerstützrohrs
(5)
heraus.
Schließen Sie das Verlängerungskabel (84 und 49) mit den
Kabeln der Pulssensoren (44) an.
Bringen Sie den Lenker (6) ans Lenkerstützrohr (5) an.
Sichern Sie ihn mit den Elementen, die früher entfernt
wurden.
Entfernen Sie vier Rundschrauben
(32),
gebogene
Unterlegscheiben (33) und Muttern (34) aus den
Armstangen (3L, 3R).
Führen Sie die Griffstangen (4L, 4R) in die Armstangen (3L,
3R) ein. Sichern Sie alles mittels vier Sets mit Rundschrauben
(32), mittels gebogener Unterlegscheiben (33) und Muttern
(34).
