Oki microline 4410 Handbuch Seite 88

Kapitel 8: Drucker für den Transport verpacken
8-2

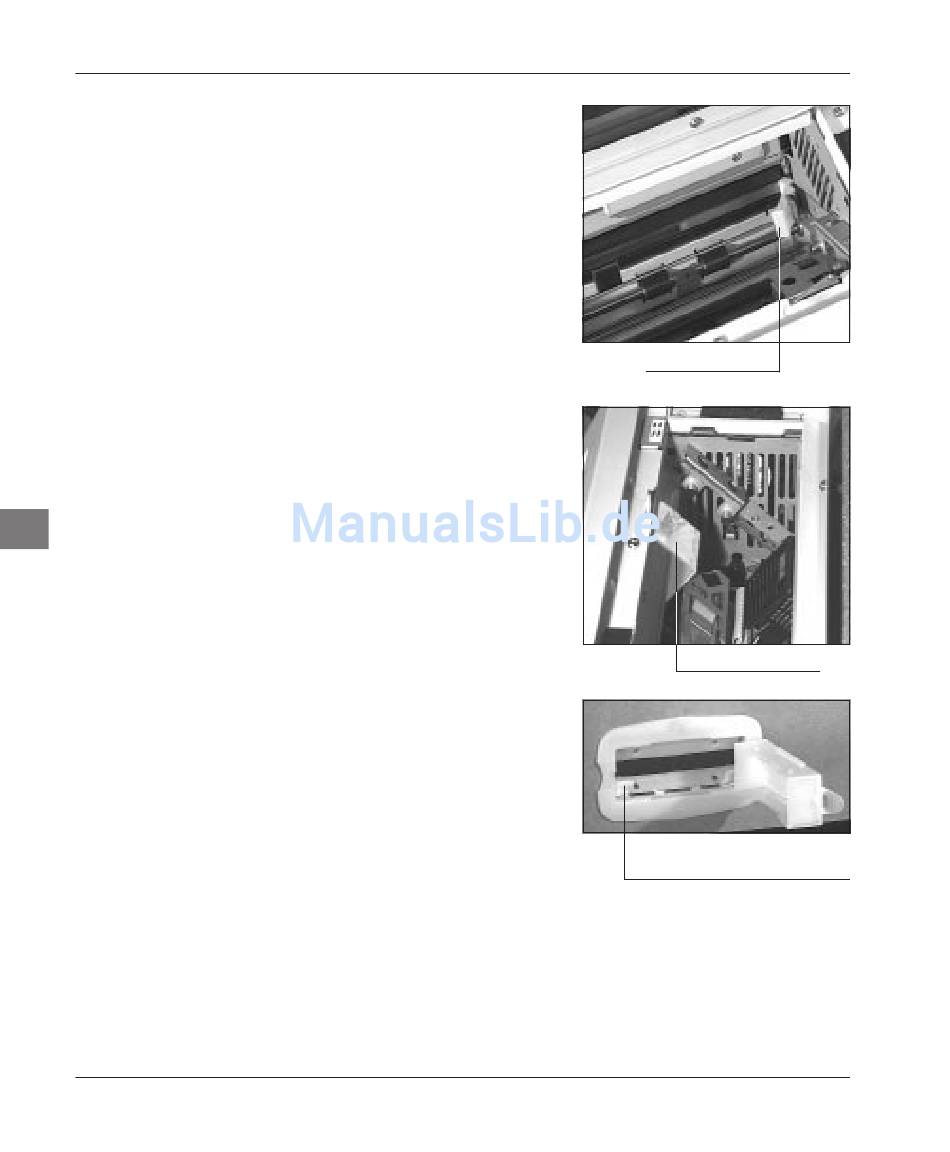

5. Setzen Sie die beiden farbigen
Transportgummis rechts und
links wie abgebildet mit dem
abgewinkelten Ende voran in
die Aussparung des Seiten-
bleches, so daß das Griffende
am unteren Ende der Kasset-
tenhalterung anliegt.
6. Schieben Sie den Druckkopf
an den linken Rand gegen
das Transportgummi.
7. Setzen Sie das Sicherungs-
blech mit der Nut voran auf
den Transportschlitten und
sichern Sie das Blech mit der
Schraube.
8. Schließen Sie den Gehäuse-
deckel, so daß er einrastet.
9. Sichern Sie den Gehäusedek-
kel und die beweglichen Pa-
pierklappen mit einem Strei-
fen Klebeband.
9. Packen Sie den Drucker in die
mitgelieferte Kunststofftüte.
10. Setzen Sie den Drucker mit
dem Original Verpackungs-
material in den unteren Kar-
ton.
11. Setzen Sie die beiden Styro-
por-Oberteile auf den Druk-
ker.
12. Schieben Sie den oberen Transportkarton über den unteren.
13. Bringen Sie die vier Transportgriffe aus Kunststoff an. Beim Ein-
setzen der Transportgriffe müssen diese in den oberen und unte-
ren Karton greifen. Beim Schließen der Transportgriffe verbinden
diese beide Kartons.
14. Schließen Sie den Karton und kleben Sie ihn zu.
Transportgummi
Sicherungsblech
Klappen müssen in oberen
und unteren Karton greifen.
