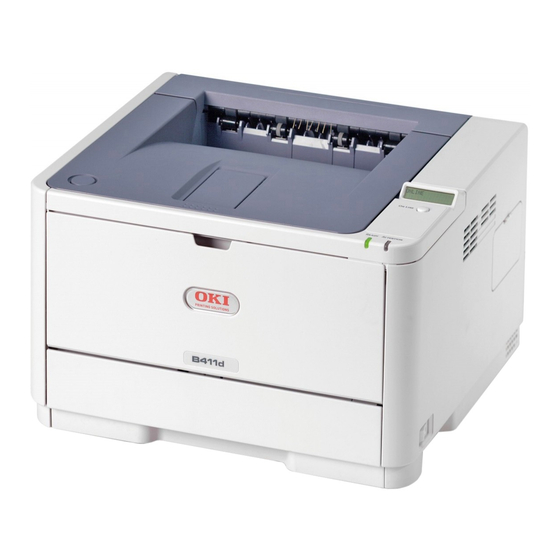

Inhaltszusammenfassung für Oki B401d
-

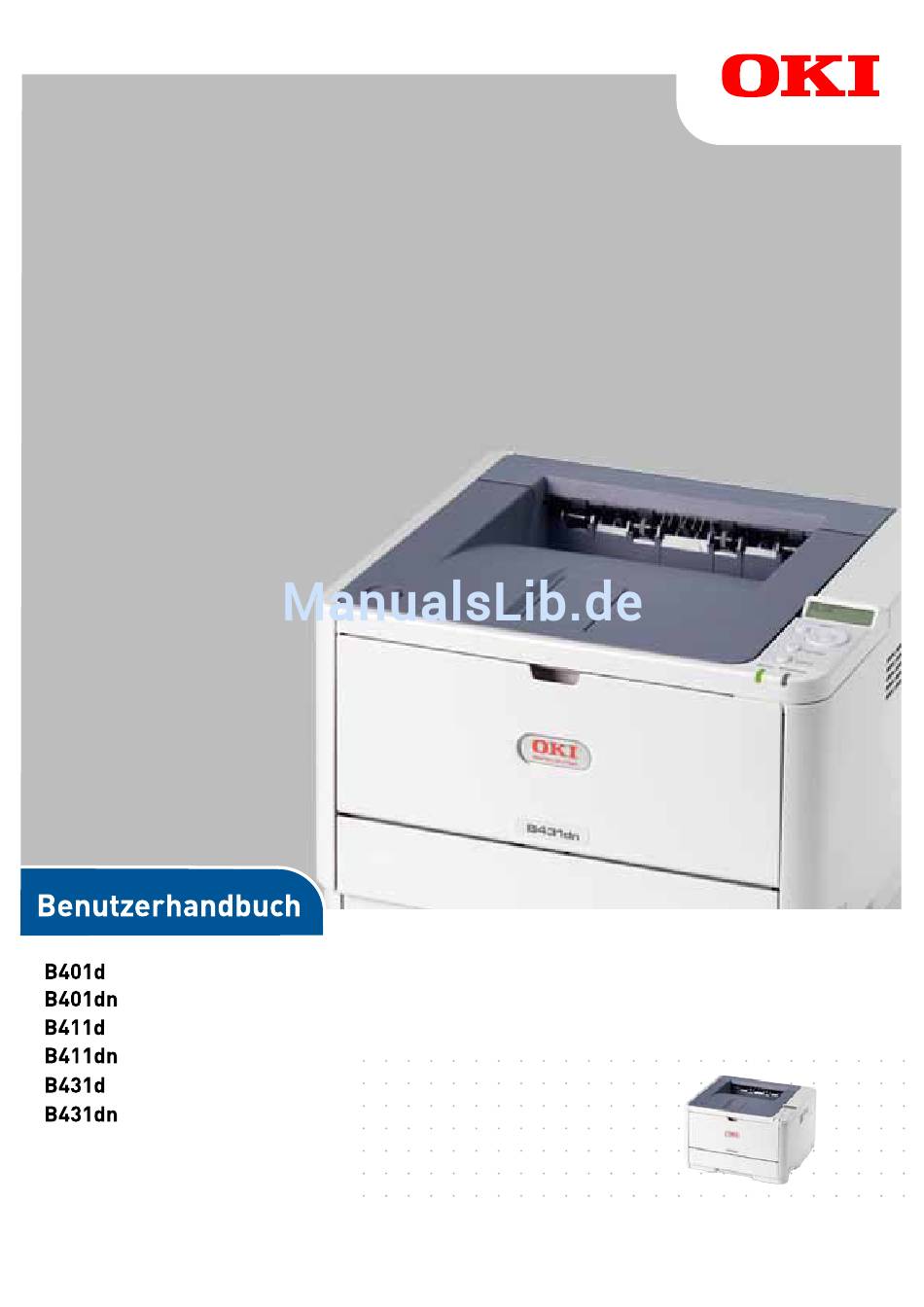

Seite 2: Vorwort
Die aktuellsten Treiber und Handbücher finden Sie auf der Website: www.okiprintingsolutions.com 07108304 Ausg. 04; Copyright © 2012 OKI Europe Ltd. Alle Rechte vorbehalten. OKI ist eine eingetragene Marke von OKI Electric Industry Co., Ltd. Hewlett-Packard, HP und LaserJet sind Marken der Hewlett-Packard Company. -
Seite 3: Erste Hilfe Im Notfall
Wasser aus. Schließen Sie die Augenlider nicht. Suchen Sie einen Arzt auf. Verschütteter Toner kann mit kaltem Wasser und Seife abgewaschen werden, damit keine Flecken auf der Haut oder Kleidung bleiben. ERSTELLER OKI Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japan MPORT IN DIE... -
Seite 4: Inhaltsverzeichnis
NHALT Vorwort ...........2 Erste Hilfe im Notfall . - Seite 5 Bedienung ..........41 Druckereinstellungen unter Windows .
-
Seite 6: Hinweise, Achtung Und Vorsicht > 6
INWEISE CHTUNG UND ORSICHT HINWEIS Ein Hinweis enthält zusätzliche Informationen, die den Haupttext ergänzen. ACHTUNG! „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können. VORSICHT! „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können. Dieses Modell arbeitet zum Schutz Ihres Produkts und zur Gewährleistung einer umfassenden Funktionsfähigkeit nur mit Original-Tonerpatronen. -
Seite 7: Zu Diesem Handbuch
U DIESEM ANDBUCH Dieses Handbuch ist das Benutzerhandbuch Ihres Druckers (die aktuellste Version finden Sie auf der OKI Printing Solutions Website www.okiprintingsolutions.com) und somit Bestandteil der folgenden Benutzerdokumentation: > Einrichtungshandbuch: dieses Handbuch beschreibt, wie Sie Ihren Drucker auspacken, anschließen und einschalten. -
Seite 8: Drucken Von
RUCKEN VON EITEN Sie können das gesamte Handbuch, einzelne Seiten oder Abschnitte drucken. So drucken Sie das Handbuch ganz oder auszugsweise: Wählen Sie in der Symbolleiste Datei > Drucken (oder drücken Sie die Tastenkombination Strg + P). Wählen Sie die Seiten aus, die Sie drucken möchten: Alle Seiten, um das gesamte Handbuch zu drucken. -
Seite 9: Druckerkomponenten
RUCKERKOMPONENTEN Abgesehen von den Bedienfeldern, die im nächsten Kapitel beschrieben werden, unterscheiden sich die Drucker B401dn, B411d, B411dn, B431d, B431dn äußerlich kaum. Die wichtigsten Komponenten werden in den Darstellungen unten ausgewiesen. Zur Veranschaulichung ist das Modell B431dn abgebildet. Bedienfeld Ablagefach (150 Blatt, Druckseite unten) Ablagefachverlängerung Entriegelungstaste der oberen Abdeckung Mehrzweckfach (nur für B431d, B431dn;... - Seite 10 Lüfter Speicherfeld (zum Upgrade des RAM-DIMM (Speicher) Ihres Druckers) Netzkabelverbindung Parallele Schnittstellenverbindung LAN-Schnittstellenverbindung (nur für B401dn, B411dn, B431dn) USB-Schnittstellenverbindung Papierfachverlängerung Verlängerung des rückwärtigen Fachs für Druckseite oben Rückwärtiges Fach für Druckseite oben Druckerkomponenten > 10...
-
Seite 11: Erste Schritte
RSTE CHRITTE INSCHALTEN Stecken Sie das Netzkabel in den Netzanschluss des Geräts ein. Stecken Sie das Netzkabel in die Netzsteckdose ein. Drücken Sie zum Einschalten den Netzschalter. USSCHALTEN Drücken Sie zum Ausschalten den Netzschalter. NERGIESPAREINSTELLUNGEN NERGIESPARMODUS Wenn Sie das Gerät einige Zeit nicht nutzen, wird es in den Energiesparmodus geschaltet, um den Stromverbrauch zu vermindern. -
Seite 12: Bedienfelder
EDIENFELDER In diesem Kapitel werden die Funktionen des Druckerbedienfelds beschrieben. Es ist sinnvoll, an dieser Stelle auf das Configuration Tool einzugehen, da es den Modellen B401dn, B411d, B411dn die mit dem Menübedienfeld der Modelle B431d, B431dn vergleichbare Funktionalität bereitstellt (Informationen über das Installieren des Configuration Tools finden Sie in „Druckertreiber“... -
Seite 13: Attention-Led (2) Bedeutung
BLINKERTYP READY-LED (1) ATTENTION-LED (2) BEDEUTUNG Blinkt Der Drucker empfängt und verarbeitet Daten während des Druckvorgangs, oder der Drucker wird zurückgesetzt. Es gibt einen Fehler beim Drucken (z. B. mit dem Papier), die Abdeckung ist geöffnet, oder das Papierfach ist leer, während ein Auftrag bearbeitet wird. -
Seite 14: Ändern Der Sprache
Ä NDERN DER PRACHE Die Standardsprache, in der der Drucker Meldungen ausgibt und Berichte druckt, ist Englisch. Folgende Sprachen stehen zur Auswahl: Deutsch Dänisch Französisch Niederländisch Italienisch Türkisch Spanisch Portugiesisch Schwedisch Polnisch Russisch Griechisch Finnisch Tschechisch Ungarisch Norwegisch HINWEIS 1. Der Assistent für die Spracheinstellung am Bedienfeld wird automatisch beim Installieren des Druckertreibers ausgeführt. -
Seite 15: Menüfunktionen
ENÜFUNKTIONEN Mit dem Configuration Tool können Sie die internen Druckereinstellungen anzeigen und ändern. Dies ist quasi die softwareseitige Entsprechung des LCD-Bedienfelds. Klicken Sie im Configuration Tool auf die Registerkarte Device Setting (Geräteeinstellung). Die Einstellungen sind in Kategorien oder „Benutzermenüs“ gruppiert, beispielsweise im Information menu (Informationsmenü) oder im Print Menu (Druck-Menü). - Seite 16 Drucken Dieses Menü ermöglicht die Einstellungen verschiedener Funktionen für Druckaufträge. MENÜPUNKT STANDARD KOPIEN DUPLEX DUPLEX ENDSEITE OHNE LEERSEITE MANUELL PAPIERZUFUHR KASET1 AUTOM. SCHACHTW. SCHACHTFOLGE ABWÄRTS FORMAT-PRÜFUNG FREIGEGEBEN AUFLÖSUNG 600 dpi TONER SAVE MODE GESPERRT (TONERSPARMODUS) AUSRICHTUNG HOCHFORMAT LINES PER PAGE 64 ZEILEN (ZEILEN PRO SEITE) DRUCKBEREICH WIE...
- Seite 17 System-Konfigurationsmenü Dieses Menü dient für allgemeine Druckereinstellungen zur Anpassung an die bevorzugte Arbeitsweise. ELEMENT STANDARD STROMSPARZEIT 1 MIN. AUTO POWER OFF TIME 6 HOURS (6 STUNDEN) (AUTOMATISCHE AUSSCHALTZEIT) PERSONALITY AUTO EMULATION (DRUCKERSPRACHE) LÖSCHB. WARNUNG ONLINE AUTO CONTINUE (AUTOMAT. WEITER) WARTEN MANUELL 60 SEK WARTEZEIT INJOB 40 SEK...
- Seite 18 PPR-Emulation Dieses Menü steuert die PPR-Emulation des Druckers. MENÜPUNKT STANDARD ZEICHENDICHTE 10 cpi KOMPRIMIERT 12CPI ZU 20CPI IBM-ZEICHENSATZ SET-2 ZEICHENSATZ IBM-437 BUCHSTABE O GESPERRT ZIFFER 0 NORMAL ZEILENABSTAND 6 LPI KEINE LEERSEITE CR-FUNKTION LF-FUNKTION ZEILENLÄNGE 80 SPALTEN SEITENLÄNGE 11,7 ZOLL RAND OBEN 0,0 ZOLL RAND LINKS...
- Seite 19 Menü Parallel Dieses Menü steuert den Betrieb der parallelen Datenschnittstelle des Druckers. MENÜPUNKT STANDARD PARALLEL FREIGEGEBEN BIDIREKTIONAL FREIGEGEBEN FREIGEGEBEN ACK IMPULSDAUER SCHMAL ACK/BUSY TIMING (ACK/ ACK IN BUSY BUSY-EINSTELLUNG) I-PRIME 3 MIKROSEK. USB-Menü Dieses Menü steuert den Betrieb der USB-Datenschnittstelle des Druckers. MENÜPUNKT STANDARD FREIGEGEBEN...
- Seite 20 ELEMENT STANDARD NETWORK SCALE NORMAL HUB LINK SETTING AUTO NEGOTIATE TCP ACK (TCP-BESTÄT.) TYPE1 (TYP 1) AB WERK EINSTLG. EXECUTE Wartungs-Menü Über dieses Menü sind verschiedene Funktionen für die Druckerwartung zugänglich. MENÜPUNKT STANDARD MENÜ RÜCKSETZEN EXECUTE SAVE MENU EXECUTE (MENÜ SPEICHERN) MENÜ...
-
Seite 21: Drucken Der Menüeinstellungen
RUCKEN DER ENÜEINSTELLUNGEN So drucken Sie die Menüeinstellungen als Menüübersicht: Mit der Taste „Online“ Drücken Sie die Bedienfeldtaste Online, um den Drucker offline zu schalten. Drücken Sie die Taste Online, und halten Sie sie mindestens vier, aber weniger als sieben Sekunden gedrückt. Der Drucker druckt eine Liste der Menüeinstellungen und eine Demodruckseite. -
Seite 22: B431D, B431Dn
B431 , B431 EDIENFELD Das Bedienfeld der Modelle B431d, B431dn besteht aus einem menügesteuerten Bedienfeld, einem LCD-Display und zwei LED-Anzeigen. EDIENFELDELEMENTE Flüssigkristall-Display (LCD-Anzeige). Zwei Zeilen mit maximal 16 alphanumerischen Stellen zeigen den Druckstatus, Menüpunkte im Menümodus und Fehlermeldungen an. Tasten zum Blättern im Menü. Drücken Sie diese Taste kurz, um in den MENÜ-Modus zu wechseln. - Seite 23 Taste Cancel (Abbrechen). Drücken Sie während eines Druckvorgangs diese Taste (höchstens zwei Sekunden lang), um den Druckauftrag abzubrechen. Drücken Sie die Taste, um den MENÜ-Modus zu beenden und in den ONLINE-Modus zu wechseln, sofern der MENÜ-Modus aktiviert ist. HINWEIS Wenn ein Fehler auftritt und sich Druckaufträge in der Warteschlange befinden, kann durch Drücken der Taste „Cancel (Abbrechen)“...
-
Seite 24: Menüfunktionen
ENÜFUNKTIONEN Über das Druckermenü können Sie die internen Druckereinstellungen anzeigen und ändern. Die Einstellungen sind in Kategorien oder „Menüs“ gruppiert, beispielsweise im „Information Menu (Informationsmenü)“ oder im „Print Menu (Druck-Menü)“. Einige dieser Einstellungen sind in ähnlicher Form auch im Druckertreiber oder der Anwendungssoftware zu finden. - Seite 25 Drucken Dieses Menü ermöglicht die Einstellungen verschiedener Funktionen für Druckaufträge. MENÜPUNKT STANDARD KOPIEN DUPLEX DUPLEX ENDSEITE OHNE LEERSEITE PAPIERZUFUHR KASET1 AUTOM. SCHACHTW. SCHACHTFOLGE ABWÄRTS EINZUG-GEBRAUCH NICHT VERWENDEN. FORMAT-PRÜFUNG ENABLE (FREIGEGEBEN) RESOLUTION 600DPI (AUFLÖSUNG) TONER SAVE MODE DISABLE (GESPERRT) (TONERSPARMODUS) AUSRICHTUNG HOCHFORMAT LINES PER PAGE 64 ZEILEN...
- Seite 26 System-Konfigurationsmenü Dieses Menü dient für allgemeine Druckereinstellungen zur Anpassung an die bevorzugte Arbeitsweise. ELEMENT STANDARD STROMSPARZEIT 1 MIN AUTO POWER OFF TIME 6 HOURS (6 STUNDEN) (AUTOMATISCHE AUSSCHALTZEIT) PERSONALITY AUTO EMULATION (DRUCKERSPRACHE) PARA PS-PROTOKOLL ASCII NET PS-PROTOKOLL USB PS-PROTOKOLL Nur B431dn LÖSCHB.
- Seite 27 PCL-Emulation Dieses Menü steuert die PCL-Emulation des Druckers. MENÜPUNKT STANDARD SCHRIFTEN RESIDENT SCHRIFT-NUMMER ZEICHENDICHTE 10 CPI ZEICHENSATZ PC-8 A4-DRUCKBREITE 78 SPALTEN KEINE LEERSEITE CR-FUNKTION LF-FUNKTION DRUCKRÄNDER NORMAL LINIENST.-ANPASS FACH-ID PCL KASS.0 ID PCL KAS1 PCL KAS2 Wenn Kassette 2 installiert ist PPR-Emulation Dieses Menü...
- Seite 28 FX-Emulation Dieses Menü steuert die FX-Emulation des Druckers. MENÜPUNKT STANDARD ZEICHENDICHTE 10 cpi IBM-ZEICHENSATZ SET-2 ZEICHENSATZ IBM-437 BUCHSTABE O GESPERRT ZIFFER 0 NORMAL ZEILENABSTAND 6 LPI KEINE LEERSEITE CR-FUNKTION ZEILENLÄNGE 80 SPALTEN SEITENLÄNGE 11,7 ZOLL RAND OBEN 0,0 ZOLL RAND LINKS 0,0 ZOLL LETTER-FORMAT GESPERRT...
- Seite 29 Menü Netzwerk Dieses Menü steuert den Betrieb der Netzwerkschnittstelle 10Base-T/100Base-TX des Druckers. HINWEIS Dies gilt nur für das Modell B431dn. ELEMENT STANDARD TCP/IP ENABLE (FREIGEGEBEN) IP VERSION IP V4 (IP-VERSION) NETBEUI DISABLE (GESPERRT) NETBIOS OVER TCP ENABLE (FREIGEGEBEN) (NETBIOS ÜBER TCP) NETWARE ENABLE (FREIGEGEBEN) ETHERTALK...
- Seite 30 Wartungs-Menü Über dieses Menü sind verschiedene Funktionen für die Druckerwartung zugänglich. MENÜPUNKT STANDARD MENÜ RÜCKSETZEN EXECUTE SAVE MENU EXECUTE (MENÜ SPEICHERN) MENÜ LADEN EXECUTE ENERGIE-SPARMODUS ENABLE (FREIGEGEBEN) AUTO POWER OFF AUTO CONFIG (AUTOMATISCHES (AUTOMATISCHE AUSSCHALTEN) KONFIGURATION) FEUCHTE PAP. S/W SCHWAERZE SMR SETTING (SMR EINSTELLUNG) BG EINSTELLUNG...
-
Seite 31: Drucken Der Menüeinstellungen
RUCKEN DER ENÜEINSTELLUNGEN Die aktuellen Menüeinstellungen können dadurch bestätigt werden, dass mithilfe des Bedienfelds eine Menüübersicht gedruckt wird. HINWEIS Dies gilt nur für die Modelle B431d, B431dn. Drücken Sie die Menü-Taste Pfeil OBEN oder Pfeil UNTEN, bis das INFORMATION MENU (INFORMATIONSMENÜ) angezeigt wird. Drücken Sie danach die Taste OK (EINGABE). -
Seite 32: Empfehlungen Für Papier
MPFEHLUNGEN FÜR APIER Informationen darüber, welches Papier Sie in den Drucker einlegen können und welches Eingabefach und welche Auswurfmethode verwendet werden, finden Sie im Abschnitt „Papier- und Kassetteninformationen“ im Kapitel „Technische Daten“. HINWEIS Der Hinweis auf das Fach für den manuellen Einzug gilt für die Modelle B401dn, B411d, B411dn und das Mehrzweckdach für die Modelle B431d, B431dn. -
Seite 33: Postkarten
OSTKARTEN Der Hersteller dieses Druckers empfiehlt, bei der Auswahl von Postkarten für Ihren Drucker wie folgt vorzugehen: > Führen Sie Postkarten stets einzeln – je nach Druckermodell – über das Fach für den manuellen Einzug oder das Mehrzweckfach zu. > Verwenden Sie ausgebreitete doppelte Postkarten. - Seite 34 Stellen Sie hintere Papierhalterung (4) gemäß der Größe des Papiers ein, indem Sie die Nase fassen und die Halterung nach Bedarf nach vorne oder nach hinten drehen und schieben. Stellen Sie die Papierführungen (5) ein, indem Sie die Nase fassen und entsprechend der Größe des verwendeten Papiers nach hinten oder vorne schieben.
-
Seite 35: Mehrzweckfach Und Fach Für Den Manuellen Einzug
EHRZWECKFACH UND ACH FÜR DEN MANUELLEN INZUG B431: Ziehen Sie das Mehrzweckfach (1) nach unten, verlängern Sie das Fach (2), klappen Sie die die Papierstützen (3) aus, und passen Sie die Papierführungen an die Breite des Papiers (4) an. B401/B411: Ziehen Sie das manuelle Einzugsfach (1) nach unten, und stellen Sie die Papierführungen (2) gemäß... -
Seite 36: Papiereinzug, -Größe Und -Einstellung
> Briefumschläge müssen mit der Klappe nach unten, der Vorderseite nach oben, der oberen Kante nach links und der kurzen Kante zum Drucker weisend eingelegt werden. HINWEIS Wählen Sie für das Drucken auf Briefumschläge nicht den Duplexdruck. > Legen Sie die Transparentfolien mit der Vorderseite nach oben und der Oberkante zuerst in den Drucker ein. -
Seite 37: B431D, B431Dn
B431 , B431 Mit dem Bedienfeld Ihres Druckers können Sie Folgendes auswählen: > Das zu verwendende Papier > Die Größe des Papiers, das Sie verwenden möchten > Das Gewicht des Papiers (Stärke) > Die Papiersorte HINWEIS > Wenn die Einstellungen im Drucker nicht mit den auf Ihrem Computer ausgewählten identisch sind, kann der Drucker nicht drucken. - Seite 38 Papierformat Legen Sie die Papiergröße wie folgt fest. HINWEIS > Wenn Sie Papierfächer verwenden, werden Standard-Papiergrößen automatisch bei aktivierter Option KASSETT (Standardeinstellung) erkannt. Die Papiergröße muss nur für benutzerdefinierte Papiergrößen eingestellt werden. > Wenn Sie das Mehrzweckfach verwenden, muss das Papierformat ausgewählt werden.
-
Seite 39: Schnittstellen
CHNITTSTELLEN Ihr Drucker ist mit mehreren Datenschnittstellen ausgestattet: Parallel – Zur Direktverbindung mit einem PC. Für diesen Anschluss wird ein bidirektionales (mit IEEE 1284 konformes) Parallelkabel benötigt. USB – Zur Verbindung mit einem PC, der unter Windows 2000 oder höher oder Mac OS X oder höher läuft. -
Seite 40: Druckertreiber
RUCKERTREIBER Dieses Kapitel beschreibt, wie Sie einen Druckertreiber unter zwei Betriebssystemtypen, und zwar Windows und Macintosh, installieren. Die Druckertreiber befinden sich auf der Druckertreiber-DVD. Die neusten Informationen über die Druckertreiberinstallation finden Sie in der Readme-Datei auf dieser DVD. INDOWS ETRIEBSSYSTEME Unter Windows: Legen Sie die Druckertreiber-DVD in das DVD-ROM-Laufwerk ein. -
Seite 41: Bedienung
EDIENUNG In diesem Kapitel erhalten Sie einen Überblick über den Betrieb Ihres Druckers in einer Windows- oder Macintosh-Umgebung. In der Windows-Umgebung ist die PCL-Emulation auf allen Druckermodellen verfügbar, während die PS-Emulation auf den Modellen B431d, B431dn optional ist. RUCKEREINSTELLUNGEN UNTER INDOWS HINWEIS Die Abbildungen in diesem Handbuch beziehen sich auf Windows XP PCL... -
Seite 42: Pcl-Emulation
PCL-E MULATION Die folgenden Registerkarten sind verfügbar: Einrichten, Auftragsoptionen und Bild. Registerkarte Einrichten Die Papiergröße sollte mit der Papiergröße des Dokuments übereinstimmen (außer wenn Sie den Ausdruck auf eine andere Größe skalieren möchten). Diese Papiergröße muss im Drucker verfügbar sein. Sie können die Papierquelle auswählen, aus der Papier eingezogen wird, z. - Seite 43 Registerkarte Auftragsoptionen Printing Preferences Die Ausgabeauflösung der gedruckten Seiten wird wie folgt eingestellt. > Die Einstellung „ProQ1200“ für die Modelle B401dn, B411d und B411dn druckt mit 2.400 x 600 dpi. Sie belegt am meisten Druckerspeicher und dauert am längsten beim Drucken. Die gedruckten Seiten können zur Anpassung an größeres oder kleineres Papier skaliert werden.
- Seite 44 Sie können angeben, dass bis zu 999 Exemplare nacheinander gedruckt werden. Bei einem Druckauftrag dieser Länge müssen Sie jedoch zwischendurch Papier nachlegen. Ihre gedruckten Seiten können in einem Bereich zwischen 25 % und 400 % der ursprünglichen Größe skaliert und an größeres oder kleineres Briefpapier angepasst werden.
-
Seite 45: Ps-Emulation
PS-E MULATION Zur Verfügung stehen die Registerkarten Layout, Papier/Qualität und Auftragsoptionen. Registerkarte Layout My Printer Printing Preferences Als Seiteneinrichtung kann entweder „Hochformat“ oder „Querformat“ oder „Querformat um 180 Grad gedreht“ eingestellt werden. Der Zweiseitendruck (Duplex-Druck) kann auf lange Kante oder kurze Kante des Dokuments eingestellt werden. - Seite 46 Wählen Sie die erforderliche Druckpapiergröße aus. Sie können die TrueType-Schriftart durch eine andere ersetzen. Sie können andere Dokumentoptionen nach Bedarf einstellen, z.B. PostScript-Optionen und Druckerfunktionen. Registerkarte Papier/Qualität Sie können die Papierquelle auswählen oder als automatische Auswahl belassen. Mit der Schaltfläche Erweitert können Sie auf die Optionen zugreifen, die Sie auch auf der Registerkarte Layout finden.
-
Seite 47: Einstellungen Aus Der Windows-Systemsteuerung
Sie können einen Wasserzeichen-Text hinter dem eigentlichen Druckbild drucken. Diese Funktion ist praktisch, um Dokumente z. B. als Entwurf oder als vertraulich zu kennzeichnen. Wenn Sie auf besonderes Papier wie Formulare und Briefpapier drucken, aber kein vorgefertigtes Papier verwenden möchten, können Sie mit Overlays solches Papier erstellen (B431d, B431dn). - Seite 48 Über diese Schaltfläche wird eine Testseite gedruckt, um den Betrieb des Druckers zu prüfen. HINWEIS Die o. g. Funktionen stammen aus Windows XP und können bei anderen Betriebssystemen abweichen. Registerkarte „Erweitert“ My Printer Properties Sie können vorgeben, zu welchen Zeiten am Tag der Drucker verfügbar sein soll. Mit dieser Option wird die jeweilige Priorität von 1 (niedrigste) bis 99 (höchste) vorgegeben.
- Seite 49 Diese Option legt fest, dass der Spooler bei der Entscheidung, welches Dokument als nächstes gedruckt werden soll, fertig gespoolte Dokumente vorzieht, auch wenn diese fertigen Dokumente eine niedrigere Priorität haben als Dokumente, die noch gespoolt werden. Sind noch keine Dokumente fertig gespoolt, zieht der Spooler größere Spooling-Dokumente kleineren vor.
-
Seite 50: Druckereinstellungen In Macintosh
PS-Emulation Die Hauptregisterkarten sind Allgemein, Erweitert und Geräteeinstellungen. Die Registerkarten Allgemein und Erweitert und die entsprechenden Registerkarten der PCL-Emulation sind identisch (s.o.). Registerkarte Geräteeinstellungen Sie können die gewünschten Papiergrößen in den verfügbaren Papiereinzugsfächern festlegen. Sie können je nach Anwendung eine Vielzahl von Schriftarteinstellungen vornehmen. Sie können festlegen, welche optionalen Upgrades auf dem Drucker installiert werden. -
Seite 51: Beidseitiges Drucken
EIDSEITIGES RUCKEN Die Duplexeinheit ermöglicht beidseitiges Drucken, wodurch weniger Papier verbraucht und der Umgang mit umfangreichen Dokumenten vereinfacht wird. Außerdem ermöglicht sie den Broschürendruck, bei dem noch weniger Papier verbraucht wird. Sie können mit der Funktion „Auto Duplex (Automatischer Duplexdruck)“ oder mit der Funktion „Manual Duplex (Manueller Duplexdruck)“... - Seite 52 Wählen Sie im Dropdownmenü „Duplex-Druck“ je nach Druckereinstellungen entweder Lange Seite (Manuell) oder Kurze Seite (Manuell). Wenn Sie weitere Informationen benötigen, klicken Sie auf Duplex-Hilfe. Klicken Sie auf die Schaltfläche Drucken. Zuerst wird jede zweite Seite (1) des Dokuments gedruckt. Ist dieser Vorgang beendet, werden Sie in einer Bildschirmmeldung aufgefordert, das bedruckte Papier zu entnehmen, umzudrehen und wieder in das Papierfach einzulegen.
-
Seite 53: Manueller Duplex-Druck Mit Dem Fach Für Manuellen Einzug
Nehmen Sie das bedruckte Papier aus dem Ausgabefach (3), und legen Sie es so in das Papierfach, dass die bedruckte Seite oben liegt und der untere Seitenrand zum Drucker (4) zeigt. Schließen Sie das Papierfach, und drücken Sie die Taste Online (5). Die Meldung wird ausgeblendet, und die restlichen Seiten des Dokuments werden gedruckt. - Seite 54 Nachdem jede zweite Seite gedruckt wurde, nehmen Sie das Papier aus dem Ausgabefach. Legen Sie nun ein Blatt nach dem anderen so in das Fach für manuellen Einzug, dass die bedruckte Seite unten liegt und der obere Seitenrand zum Drucker zeigt. Achten Sie darauf, dass jedes Blatt richtig eingezogen wird.
-
Seite 55: Overlays Und Makros (Nur Windows) > 55
VERLAYS UND AKROS INDOWS AS SIND VERLAYS UND AKROS Wenn Sie auf besonderes Papier wie Formulare und Briefpapier drucken, aber kein vorgefertigtes Papier verwenden möchten, können Sie mit diesen Funktionen solches Papier erstellen. Sie können PostScript-Overlays einsetzen, um besondere Druckvorlagen zu erstellen und für sofortigen Einsatz im Drucker zu speichern. -
Seite 56: Das Projekt Erstellen Und Übertragen
ROJEKT ERSTELLEN UND ÜBERTRAGEN Starten Sie aus dem Menü Start von Windows den Storage Device Manager (SDM) und lassen Sie den SDM den Drucker suchen. Wählen Sie Projekte > Neues Projekt. Wählen Sie Projekte > Datei zu Projekt hinzufügen. Wählen Sie in der Dropdownliste Dateityp den Eintrag PRN-Dateien (*.prn). Navigieren Sie zu dem Ordner, in dem die .PRN-Dateien gespeichert sind, und wählen Sie eine oder mehrere Dateien für das Overlay. -
Seite 57: Mit Postscript-Overlays Drucken
Klicken Sie auf der Registerkarte Overlay auf die Schaltfläche Neu. Geben Sie im Fenster Overlay-Formulare definieren einen passenden Namen (2) für dieses Overlay ein und legen Sie fest, für welche Seite(n) (3) der Dokumente dieses Overlay verwendet werden soll. Geben Sie den Namen der Overlay-Datei (4) genauso ein, wie er im Fenster Projekt des Storage Device Manager angegeben wird. -
Seite 58: Pcl-Overlays Erstellen
PCL-O VERLAYS ERSTELLEN Zum Erstellen eines Overlays sind drei Schritte erforderlich: Erstellen Sie die Daten für das Formular in einer Anwendung und drucken Sie sie als Druckerdatei (.PRN). Erstellen Sie mit der Software Storage Device Manager, die auf DVD mit dem Drucker mitgeliefert wird, eine „Projektdatei“, importieren Sie die .PRN-Datei und übertragen Sie die erzeugten Filterdateien (.BIN) zum Drucker. -
Seite 59: Das Makro Zur Probe Drucken
Im Projektfenster wird für jede hinzugefügte Druckerdatei eine .BIN-Datei angezeigt. Notieren Sie sich für jede dieser Dateien den Namen und die ID-Nummer. Diese Informationen werden später benötigt. Wenn Sie die Namen oder ID-Nummern bearbeiten möchten, doppelklicken Sie auf den Eintrag der Datei und bearbeiten Sie die Informationen. Beachten Sie, dass bei diesem Namen zwischen Groß- und Kleinschreibung unterschieden wird. -
Seite 60: Mit Pcl-Overlays Drucken
Das dargestellte Beispiel zeigt zwei definierte Overlays, eines für die erste Seite und eines für die anschließenden Seiten. Beachten Sie, dass Namen und IDs von Overlaydateien genauso eingegeben werden müssen, wie sie im Fenster Projekt des Storage Device Manager angezeigt werden. Beachten Sie insbesondere, dass bei diesen Namen zwischen Groß- und Kleinschreibung unterschieden wird. -
Seite 61: Verbrauchsmaterial Und Wartung
ERBRAUCHSMATERIAL UND ARTUNG In diesem Abschnitt wird beschrieben, wie Sie die Tonerpatrone und Bildtrommel austauschen und allgemeine Wartungsaufgaben erledigen. EITPUNKT DES USTAUSCHS DER ONERPATRONE Wenn der Toner ausgeht, wird auf dem Bedienfeld-LC-Display TON.MANG angezeigt. Nachdem der niedrige Tonerstand angezeigt wurde, druckt der Drucker ca. 100 weitere Seiten, zeigt dann an, dass der Toner leer ist und hört auf zu drucken. - Seite 62 Ziehen Sie den farbigen Hebel (1) auf der rechten Seite der Tonerpatrone zur Vorderseite des Druckers (Position Entriegelt), um die Patrone zu schließen und danach die verbrauchte Tonerpatrone (2) zu entfernen. Reinigen Sie die Oberseite der ID-Einheit mit einem sauberen, flusenfreien Tuch. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.
- Seite 63 Setzen Sie die linke Seite der Tonerpatrone zuerst in die Oberseite der Bildtrommel (5) ein, drücken Sie sie gegen die Stifte an der Bildtrommel, und senken Sie dann die rechte Seite der Tonerpatrone auf die Bildtrommel. Drücken Sie vorsichtig auf die Tonerpatrone, um sich zu vergewissern, dass sie einwandfrei sitzt, und drücken Sie den farbigen Hebel (6) (Position Verriegelt) zur Drucker-Rückseite.
-
Seite 64: Zeitpunkt Des Austauschs Der Bildtrommel
EITPUNKT DES USTAUSCHS DER ILDTROMMEL Wenn die Trommel 90 % ihrer Lebensdauer erreicht hat, wird die Meldung REPLACE IMAGE DRUM (BILDTROMMEL ERSETZEN) auf dem LCD-Display des Bedienfelds angezeigt. Tauschen Sie die Bildtrommel aus, wenn der Drucker blass druckt oder die Qualität sich verschlechtert. USTAUSCHEN DER ILDTROMMEL VORSICHT! - Seite 65 Stellen Sie die beiden Teile vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden. ACHTUNG! Die grüne Bildtrommelfläche an der Unterseite der ID-Einheit ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus.
-
Seite 66: Reinigen
EINIGEN ACHTUNG! Verwenden Sie zum Reinigen ein sauberes, feuchtes, flusenfreies Tuch. Verwenden Sie Waschbenzin, Verdünner oder Alkohol nicht als Reinigungsmittel. EHÄUSE Schalten Sie den Drucker aus. Wischen Sie die Geräteoberfläche mit einem etwas mit Wasser oder einem Neutralreiniger angefeuchteten, weichen Tuch ab. Trocknen Sie die Geräteoberfläche mit einem weichen, trockenen Tuch ab. - Seite 67 Greifen Sie über den Schacht, in dem sich die Papierkassette befand, auf die Papierwalzen zu, und wischen Sie sie mit einem sauberen, flusenfreien und mit Wasser befeuchteten Tuch ab. Wischen Sie die Papierwalze an der Papierkassette ab. Setzen Sie die Papierkassette wieder ein. Öffnen Sie das Mehrzweckfach (nur B431).
-
Seite 68: Den Led-Kopf
LED-K ACHTUNG! Verwenden Sie zum Reinigen des LED-Kopfes weder Methanol noch ein anderes Lösungsmittel, da sonst die Oberfläche der Linse beschädigt werden kann. Reinigen Sie die LED-Reihe jedes Mal, wenn Sie die Tonerpatrone austauschen oder wenn der Ausdruck blasse senkrechte Bereiche oder helle Stellen aufweist. Zum Reinigen der Linse braucht der Drucker nicht ausgeschaltet zu werden. -
Seite 69: Fehlerbehebung
EHLERBEHEBUNG TATUS EHLERMELDUNGEN Ihr Drucker kann Ihnen nützliches Feedback während des normalen Betriebs, aber auch bei Druckproblemen liefern, so dass Sie die geeigneten Gegenmaßnahmen ergreifen können. Die LCD auf dem Drucker-Bedienfeld bietet die selbsterklärenden Status- und Fehlermeldungen in Ihrer gewählten Sprache. Die Fehlermeldungen werden von einer ausgehenden Ready-LED begleitet. -
Seite 70: Einzugs-Papierstau
INZUGS APIERSTAU HINWEIS Das Modell B431dn ist unten dargestellt. Das Prinzip ist bei allen Modellen dieses Druckers gleich. Entnehmen Sie die Papierkassette aus dem Drucker (1). Entfernen Sie zerknittertes oder geknicktes Papier. Entfernen Sie Papier von der Unterseite des Druckers (2). Setzen Sie das Papierfach wieder ein. - Seite 71 Heben Sie die Bildtrommel vorsichtig mit der Tonerpatrone heraus. Achten Sie darauf, dass Sie die grüne Trommeloberfläche weder berühren noch zerkratzen. Entfernen Sie alle gestauten Blätter aus dem Papierweg. Setzen Sie die Bildtrommel wieder mit der Tonerpatrone ein. Achten Sie darauf, dass die Zapfen (1 und 2) richtig in die Schlitze auf beiden Seiten des Druckers (3) eingesetzt sind.
- Seite 72 Entfernen Sie alle gestauten Blätter aus dem Ausgabefach für Druckseite unten. HINWEIS Wenn die Seite des gestauten Papiers hervorragt und von der Ausgabe aus gesehen werden kann, setzen Sie die Bildtrommel wieder ein, schließen Sie die obere Abdeckung, und schalten Sie den Drucker ein. Entfernen Sie das gestaute Papier aus der Ausgabe, wenn die Ausgaberolle ein paar Sekunden nach dem Einschalten anfängt, sich zu drehen.
- Seite 73 Überprüfen Sie, ob in der Duplex-Einheit ein Papierstau aufgetreten ist. > Nehmen Sie die Bildtrommel wie in Schritt beschrieben heraus. Nehmen Sie dann die Duplexeinheit (1) heraus, indem Sie die farbigen Hebel (2) auf jeder Seite anheben und danach die Hebel anpacken und die Einheit behutsam herausheben.
- Seite 74 > Heben Sie den Papierfang (1) an, und entfernen Sie das Papier. Lassen Sie den Papierfang wieder in die ursprüngliche Position herunter. > Setzen Sie die Bildtrommel wieder ein. Siehe Schritt Öffnen Sie das Mehrzweckfach (1) (Fach für den manuellen Einzug beim B401dn, B411d und B411dn).
-
Seite 75: Probleme Mit Der Druckqualität
ROBLEME MIT DER RUCKQUALITÄT Bevor Sie einen Kundendienstmitarbeiter wegen eines Problems im Zusammenhang mit der Druckqualität kontaktieren, sehen Sie sich die Lösungsvorschläge in der unten stehenden Tabelle, und prüfen Sie, ob Sie vielleicht etwas übersehen haben. SYMPTOM PROBLEM LÖSUNG Es werden leere Die Bildtrommelpatrone Installieren Sie die Bildtrommelpatrone neu. -
Seite 76: Papierzufuhrprobleme
SYMPTOM PROBLEM LÖSUNG Der Ausdruck ist Zu hohe Dunkelheitsein- Ändern Sie die Dunkelheitseinstellung. dunkler als sonst. stellung. Übermäßig wellige Die falsche Seite des Drehen Sie das Papier im Fach um. Seiten. Papiers wird bedruckt. (Beachten Sie den Pfeil auf dem Papierpaket.) Legen Sie das Papier mit der Druckseite nach unten in das Fach ein. -
Seite 77: Softwareprobleme
OFTWAREPROBLEME Ihre Software (Betriebsumgebung, Anwendungen und Druckertreiber) steuert den Druckprozess. Achten Sie darauf, dass Sie den richtigen Treiber für Ihren Drucker ausgewählt haben. Weitere Informationen entnehmen Sie der Softwaredokumentation. SYMPTOM PROBLEM LÖSUNG Der Ausdruck ist Falscher Treiber installiert. Installieren Sie den richtigen Treiber. verstümmelt. -
Seite 78: Installieren Von Optionen
NSTALLIEREN VON PTIONEN Die folgenden Optionen sind verfügbar, wenn Sie die Leistung Ihres Druckers verbessern möchten (B411d, B411dn, B431d, B431dn): > 64, 128, 256 MB-RAM-DIMM: Zum Erweitern des Hauptspeichers Ihres Druckers und Beschleunigen der Verarbeitung großer Dateien > Zweites Papierfach: Erhöht die Papierverarbeitungskapazität des Druckers um 530 Blatt (80 g/m²). -
Seite 79: Mac Os X
OS X HINWEIS Gilt nur für den PS-Treiber. Lion (Mac OS X 10.7), Snow Leopard (Mac OS X 10.6) und Leopard (Mac OS X 10.5) Öffnen Sie in Mac OS X die Print & Fax Preferences (Druck- und Faxeinstellungen). Stellen Sie sicher, dass Ihr Gerät ausgewählt ist. Klicken Sie auf Optionen &... -
Seite 80: Allgemeines
ECHNISCHE ATEN LLGEMEINES DRUCKERMODELL MODELLNUMMER B401dn N22201BX B411d N22200BX B411dn N22201BX B431d N22202BX B431dn N22203BX Eine Zusammenfassung der grundlegenden Eigenschaften Ihres Druckers finden Sie in der Tabelle weiter unten: BEZEICHNUNG SPEZIFIKATION Abmessungen 393 mm x 364 mm x 245 mm (B x T x H) Gewicht ca. -
Seite 81: Papier- Und Fachinformationen
APIER ACHINFORMATIONEN Einzugs- und Auswurfmethoden richten sich nach der Sorte, der Größe und der Stärke des verwendeten Papiers. Das Diagramm mit Hinweisen/Symbolen/Begriffen auf der folgenden Seite bietet grundlegende Informationen. (Geringfügige Abweichungen von Einstellungen können je nach Benutzer-Setup und Umgebungsbedingen erforderlich sein.) Einzugsfach Auswurf- methode... - Seite 82 Einzugsfach Auswurf- methode Papiersorte Größe Gewicht Etiketten Letter Transparentfolien Letter Duplexdruck Auto Manuell Papier- Größe Gewicht sorte Normal- L, ML, M, papier MH, H Letter Executive Legal(13) Legal(13,5) Legal(14) 16K (184–260 mm) L, ML, M, MH, H 16K (195–270 mm) 16K (197–273 mm) A6 (A6) L, ML, M,...
-
