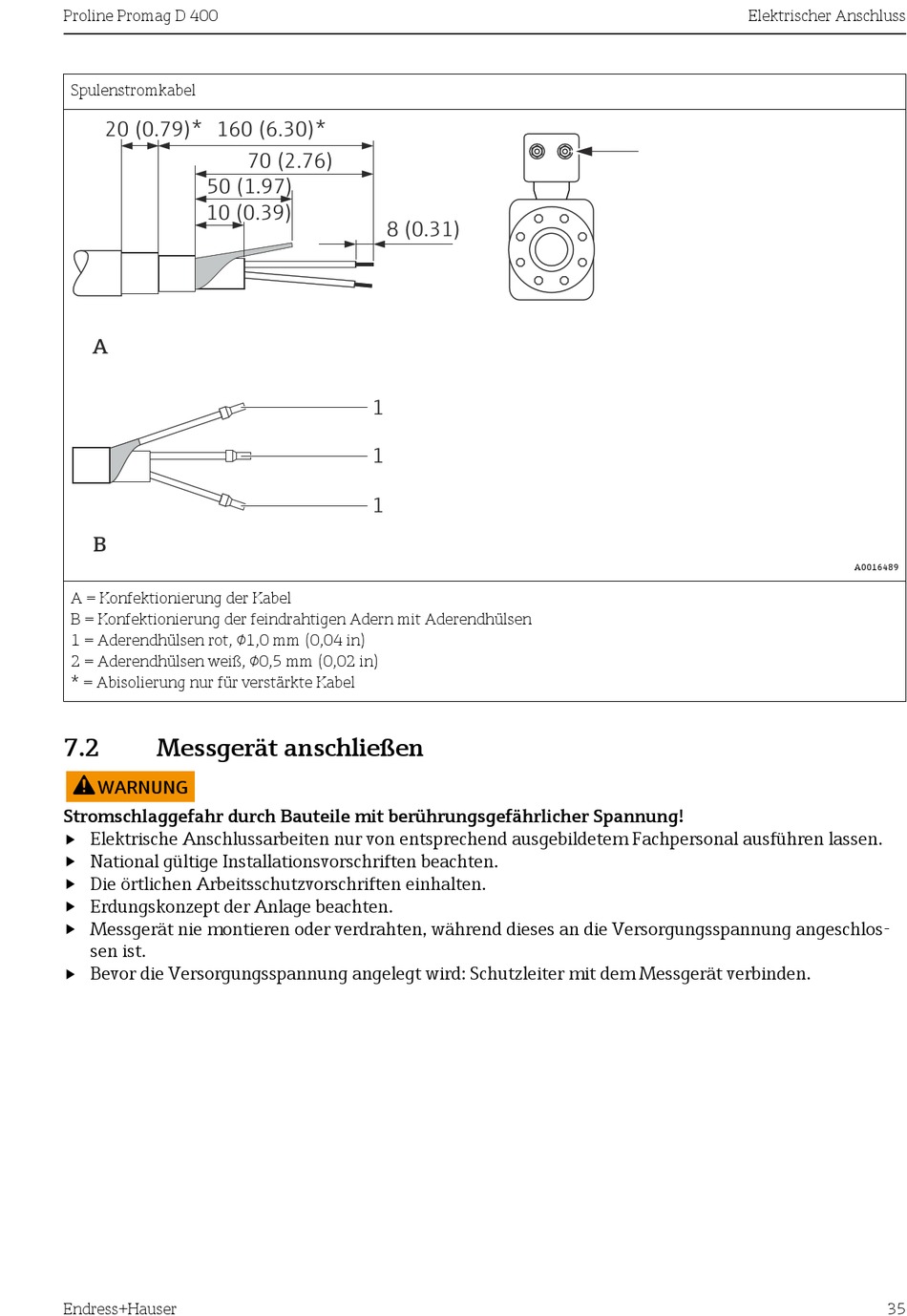

Spulenstromkabel
20 (0.79)*
160 (6.30)*
50 (1.97)
10 (0.39)
A
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
7.2
Messgerät anschließen
WARNUNG
Stromschlaggefahr durch Bauteile mit berührungsgefährlicher Spannung!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausführen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Erdungskonzept der Anlage beachten.
‣
Messgerät nie montieren oder verdrahten, während dieses an die Versorgungsspannung angeschlos-
sen ist.
‣
Bevor die Versorgungsspannung angelegt wird: Schutzleiter mit dem Messgerät verbinden.
