Elektrischer Anschluss; Messgerät Anschließen; Buskabel Anschließen - Endress+Hauser Smartec CLD132 Betriebsanleitung

Smartec CLD132/134 PROFIBUS PA/DP
Endress+Hauser
5

Elektrischer Anschluss

WARNUNG
L
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung
anliegt.
5.1 Messgerät anschließen
‣
Anschluss nach Betriebsanleitung durchführen.
Betriebsanleitung Smartec CLD132, BA00207C
Betriebsanleitung Smartec CLD134, BA00401C
5.2 Buskabel anschließen
Kabel ins Gehäuse führen
1
2

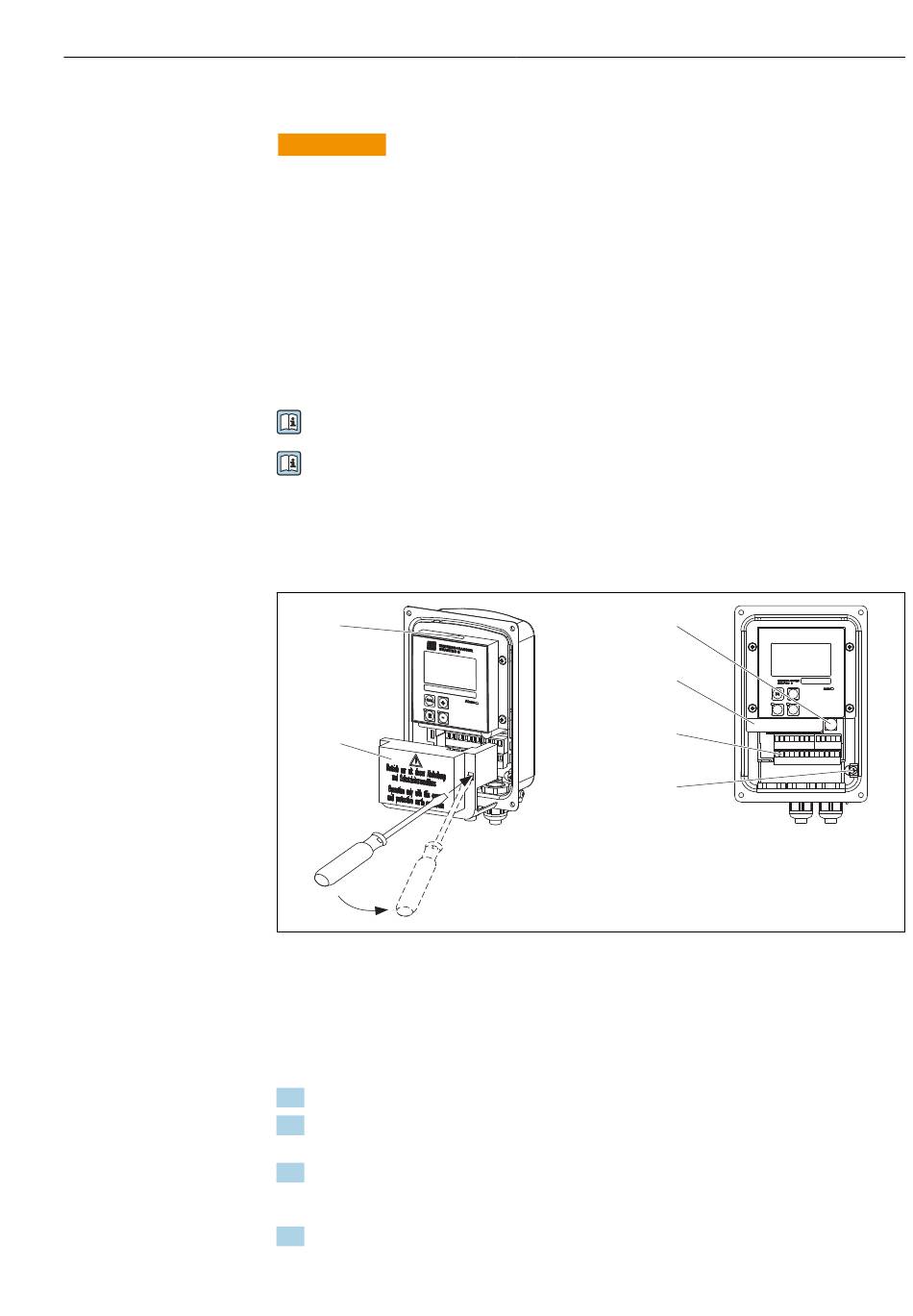

 2 Buskabelanschluss (rechts = Entfernen des Abdeckrahmens, links = Ansicht ohne Abdeckrahmen)
1 Ausbruch für DIL-Schalter
2 Abdeckrahmen
3 Sicherung
4 Herausnehmbare Elektronikbox
5 Anschlussklemmen
6 Gehäuseerdung
1. Die vier Kreuzschlitzschrauben lösen und den Gehäusedeckel abnehmen.
2. Den Abdeckrahmen über den Klemmenblöcken abnehmen. Dazu den Schraubendre-
her in die Ausstanzung führen und die Lasche nach unten drücken ().
3. Das Kabel durch die geöffnete Kabeleinführung in den Anschlussraum führen.
Kabelanschluss PA-Gerät
1. Buskabel über die PG-Verschraubung oder einen M12-Stecker montieren.
Elektrischer Anschluss
3
4
5
6
A0051920
11
