Montagebedingungen
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe
Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1
Montageposition

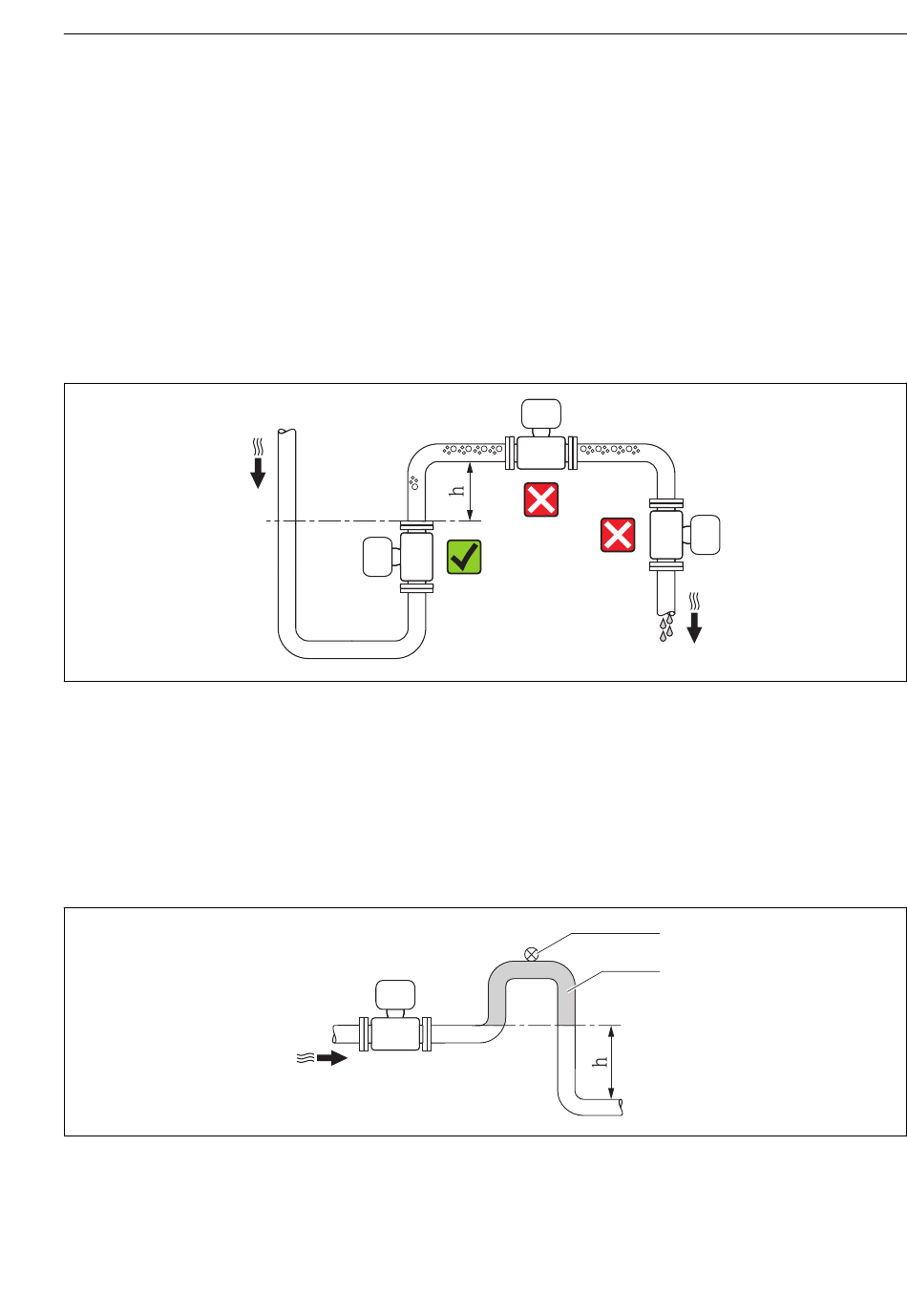

Montageort
h ≥ 2 × DN
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon oder ein
Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche
Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstroms in der
Rohrleitung und damit Lufteinschlüsse.
3
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
Endress+Hauser
1
2
Montage
A0017061
A0017064
