Montage
Bei teilgefülltem Rohr

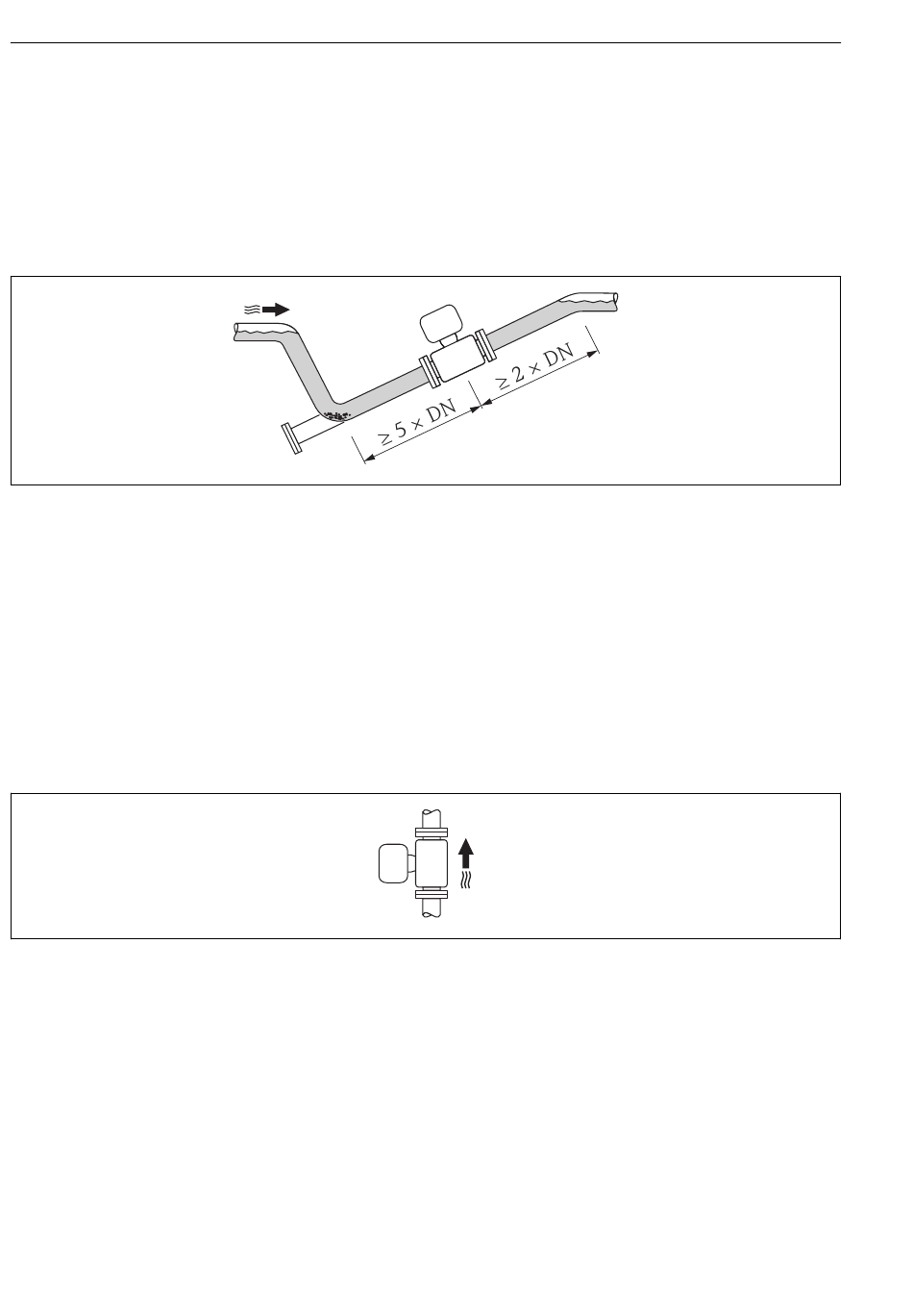

Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoffüberwa-
chungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erken-
nen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffansammlungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende Ablage-
rungen im Messrohr vermieden werden.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen.
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden
Messelektroden infolge mitgeführter Luftblasen vermieden.
