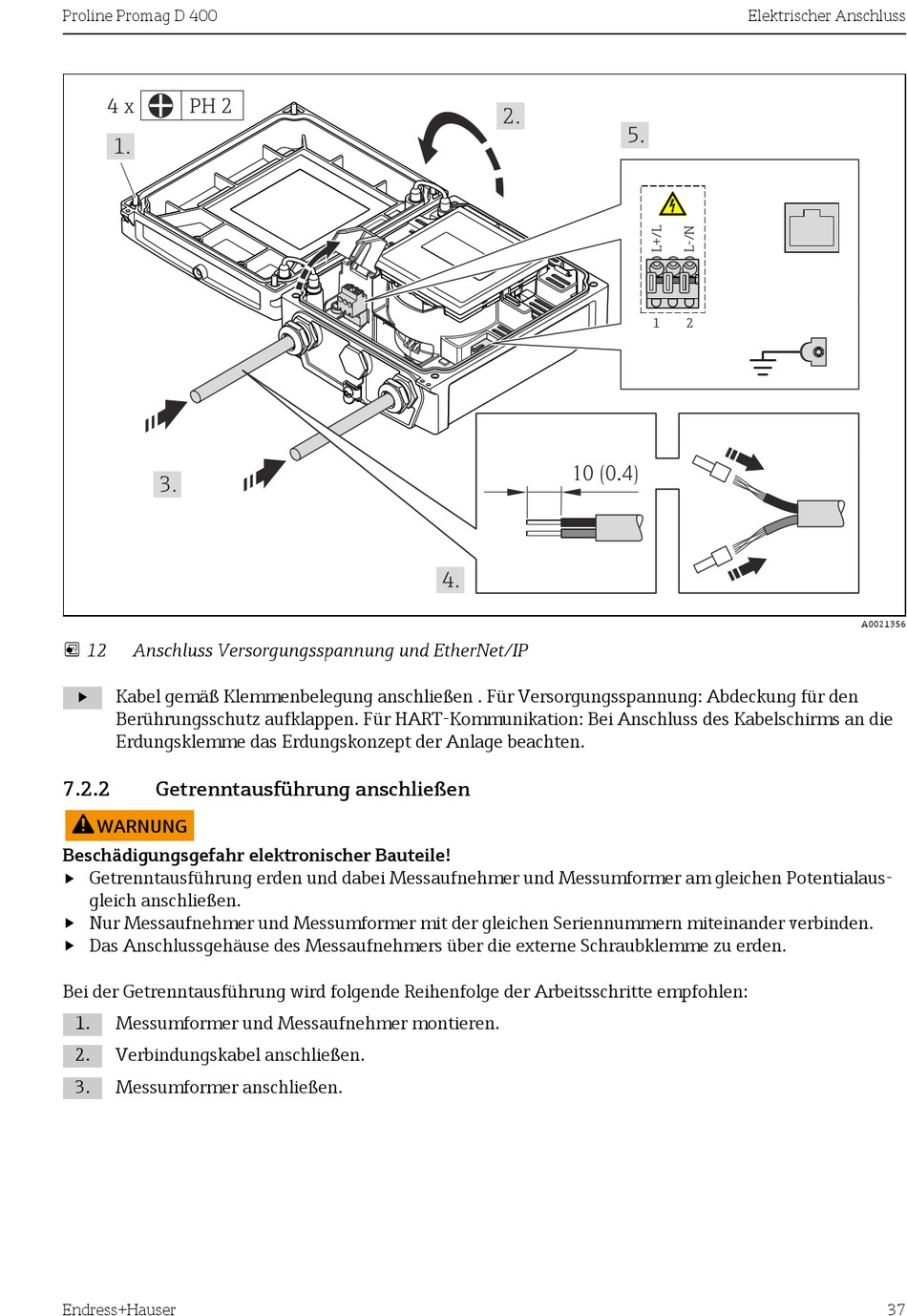

 12 Anschluss Versorgungsspannung und EtherNet/IP
‣
Kabel gemäß Klemmenbelegung anschließen . Für Versorgungsspannung: Abdeckung für den
Berührungsschutz aufklappen. Für HART-Kommunikation: Bei Anschluss des Kabelschirms an die
Erdungsklemme das Erdungskonzept der Anlage beachten.
7.2.2 Getrenntausführung anschließen
WARNUNG
Beschädigungsgefahr elektronischer Bauteile!
‣
Getrenntausführung erden und dabei Messaufnehmer und Messumformer am gleichen Potentialaus-
gleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme zu erden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messumformer und Messaufnehmer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
