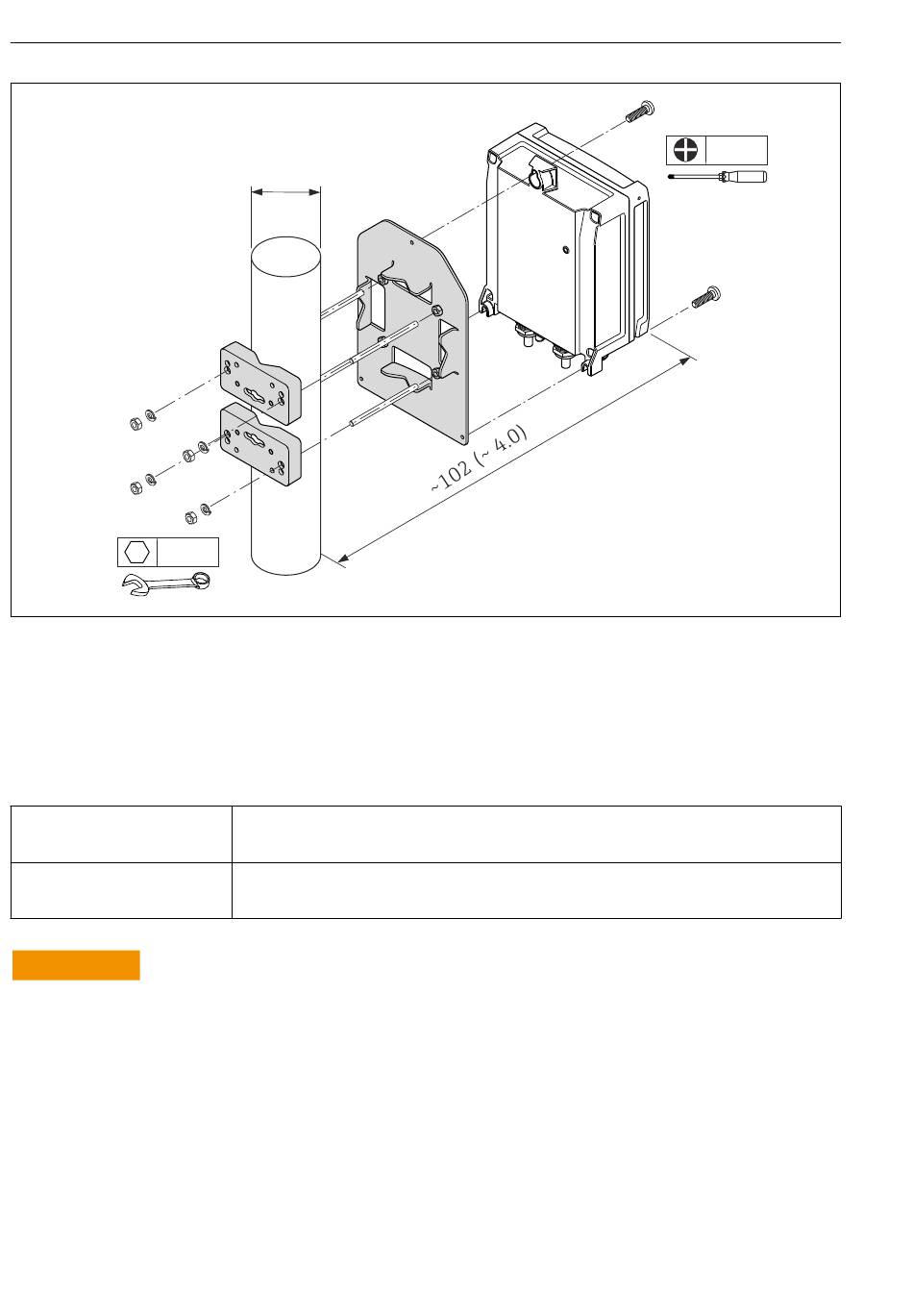

Montage
4 x
SW 8
6.2.5 Messumformergehäuse drehen
Um bei einer Kompaktausführung den Zugang zum Anzeigemodul zu erleichtern, lässt sich das Messum-
formergehäuse drehen:
Anziehdrehmomente bei Kunststoffgehäuse
Befestigungsschraube
Gehäusedeckel
Befestigungsschraube
Hauptelektronikmodul
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben oder einzelner Komponenten aus Kunst-
stoff !
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen (→  22).
22
ø
20...70
ø
( 0.79...2.75)
Max. 1,3 Nm
Max. 1,5 Nm
Proline Promag D 400
3 x TX 25
A0020705
