KA00043D/06/DE/05.17
71349527
Products
Kurzanleitung

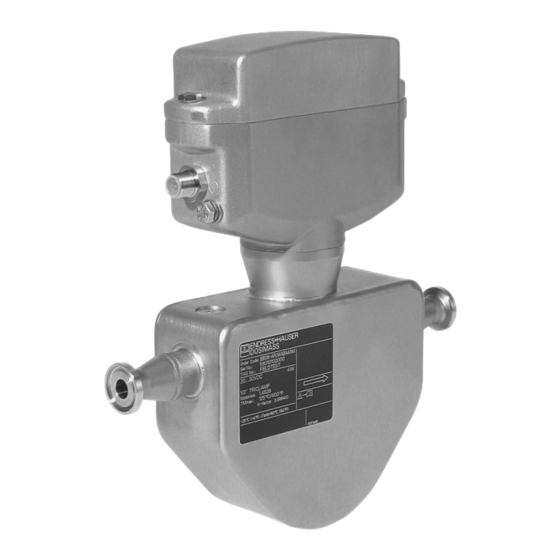

Dosimass
Coriolis Durchflussmessgerät
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
• Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus-
führungen Bestandteil des Lieferumfangs).
• Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Dosimass
Inhaltszusammenfassung für Endress+Hauser Dosimass
- Seite 1 Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus- führungen Bestandteil des Lieferumfangs). • Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Dosimass Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Dosimass Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Verwendete Symbole . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Dosimass Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- WARNUNG mieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Symbole In Grafiken
Dosimass Grundlegende Sicherheitshinweise Symbol Bedeutung Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen. Äquipotenzialanschluss Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw. Fir- menpraxis. -
Seite 6: Bestimmungsgemäße Verwendung
Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 7: Arbeitssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. -
Seite 8: Warenannahme Und Produktidentifizierung
A0028673 abhängig) und Doku- menten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App verfüg- bar. -
Seite 9: Produktidentifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt. -
Seite 10: Produkt Transportieren
Lagerung und Transport Dosimass Produkt transportieren Messgerät in Originalverpackung zur Messtelle tansportieren. Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. Endress+Hauser... -
Seite 11: Montage
Dosimass Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 5.1.1 Montageposition Montageort A0028772 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nenn- weite verhindern das Leerlaufen des Messaufnehmers während der Messung. - Seite 12 Montage Dosimass A0028773 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
- Seite 13 Dosimass Montage Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben → 3, 13 A0015589 Horizontale Einbaulage Messumformer unten → 3, 13 A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
- Seite 14 Montage Dosimass A0003768 Messgerät Abfüllventil Behälter Füllanlagen Ein vollständig gefülltes Rohrsystem ist für eine optimale Messung erforderlich. A0003795 4 Füllanlage Messgerät Abfüllventil Behälter Endress+Hauser...
-
Seite 15: Anforderungen Aus Umgebung Und Prozess
Dosimass Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 15. A0029322 A0029323 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"... -
Seite 16: Spezielle Montagehinweise
Montage Dosimass HINWEIS Gefahr der Überhitzung bei Isolation ‣ Sicherstellen das die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F) HINWEIS Die Isolation kann auch dicker sein als die maximal empfohlene Isolationsdicke. Voraussetzung: ‣... - Seite 17 Dosimass Montage Rundfüllanlage A0003761 Tank Messgerät Abfüllventil Behälter Linienfüllanlage A0003762 Tank Messgerät Abfüllventil Behälter Endress+Hauser...
-
Seite 18: Messgerät Montieren
Nullpunktabgleich Das Untermenü Sensorabgleich enthält Parameter, die für den Nullpunktabgleich benötigt werden. HINWEIS Alle Dosimass-Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen. Ein Nullpunktabgleich ist deshalb bei Dosimass grundsätzlich nicht erforderlich. ‣ Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert. -
Seite 19: Montagekontrolle
Dosimass Montage Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven", auf der mitgelieferten CD-ROM) • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •... -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss Dosimass Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messge- rät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 6.1.1 Anforderungen an Anschlusskabel Die kundenseitig bereitgestellten Anschlusskabel müssen die folgenden Anforderungen erfül- len. -
Seite 21: Klemmenbelegung
Dosimass Elektrischer Anschluss 6.1.2 Klemmenbelegung Der Anschluss erfolgt ausschließlich über Gerätestecker. Es sind verschiedene Geräteausführungen verfügbar: Bestellmerkmal "Ausgang, Eingang" Gerätestecker Option 3: 2 Impuls-/Frequenz-/Schaltausgänge → 22 Option 4: Modbus RS485, 1 Schaltausgang (Batch), 1 Statuseingang → 24 Option 5: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statuseingang →... -
Seite 22: Pinbelegung Gerätestecker
Elektrischer Anschluss Dosimass 6.1.3 Pinbelegung Gerätestecker Geräteausführung: 2 Impuls-/Frequenz-/Schaltausgänge Bestellmerkmal "Ausgang, Eingang", Option 3: 2 Impuls-/Frequenz-/Schaltausgang RSE 8 M12x1 A0032569 5 Anschluss am Gerät Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang PELV- oder SELV-Spannungsversorgung 1…8 Pinbelegung Pinbelegung Anschluss: Kupplung (A) – Stecker (B) - Seite 23 Dosimass Elektrischer Anschluss Anschluss: Kupplung (A) – Stecker (B) Belegung L– Versorgungsspannung Impuls-/Frequenz-/Schaltausgang – Impuls-/Frequenz-/Schaltausgang 1 – Impuls-/Frequenz-/Schaltausgang 2 – Service-Schnittstelle GND Endress+Hauser...
- Seite 24 Elektrischer Anschluss Dosimass Geräteausführung: Modbus RS485, Statusausgang und Statuseingang Bestellmerkmal "Ausgang, Eingang", Option 4: Modbus RS485, 1 Schaltausgang (Batch), 1 Statuseingang RSE 8 RSE 5 M12x1 M12x1 A0032570 6 Anschluss am Gerät Kupplung: Versorgungsspannung, Modbus RS485 Stecker: Versorgungsspannung, Modbus RS485...
-
Seite 25: Pinbelegung
Dosimass Elektrischer Anschluss Pinbelegung Anschluss: Kupplung (A) – Stecker (B) Anschluss: Kupplung (C) – Stecker (D) Belegung Belegung Versorgungsspannung Statuseingang Service-Schnittstelle RX – Statuseingang Service-Schnittstelle TX – Schaltausgang (Batch) L– Versorgungsspannung Schaltausgang (Batch) Nicht belegt Nicht belegt Modbus RS485 Modbus RS485 –... - Seite 26 Elektrischer Anschluss Dosimass Geräteausführung: Modbus RS485, 2 Statusausgänge und Statuseingang Bestellmerkmal "Ausgang, Eingang", Option 5: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statuseingang RSE 8 RSE 5 M12x1 M12x1 A0032571 7 Anschluss am Gerät Kupplung: Versorgungsspannung, Modbus RS485 Stecker: Versorgungsspannung, Modbus RS485 Kupplung: Schaltausgänge (Batch), Statuseingang...
-
Seite 27: Messgerät Anschließen
Dosimass Elektrischer Anschluss Pinbelegung Anschluss: Kupplung (A) – Stecker (B) Anschluss: Kupplung (C) – Stecker (D) Belegung Belegung Versorgungsspannung Statuseingang Service-Schnittstelle RX Schaltausgang (Batch) 2 Service-Schnittstelle TX – Schaltausgänge, Statuseingang L– Versorgungsspannung Schaltausgang (Batch) 1 Nicht belegt Nicht belegt Modbus RS485 Modbus RS485 –... -
Seite 28: Schutzart Sicherstellen
Elektrischer Anschluss Dosimass A0032534 A, C Kupplung B, D Stecker Die Anzahl der Gerätestecker ist von der Geräteausführung abhängig: Bestellmerkmal "Ausgang, Eingang" Gerätestecker Option 3: 2 Impuls-/Frequenz-/Schaltausgänge → 22 Option 4: Modbus RS485, 1 Schaltausgang (Batch), 1 Statuseingang → 24 Option 5: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statuseingang... -
Seite 29: Anschlusskontrolle
Dosimass Elektrischer Anschluss Anschlusskontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? Stimmt die Versorgungsspannung in der Anlage mit den Angaben auf dem Typenschild des Messgerätes überein? Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen? Werden die Maximalwerte für Spannung und Strom an Impuls- und Statusausgang eingehalten? ... -
Seite 30: Bedienungsmöglichkeiten
7.2.1 Bedientool anschließen Via Service-Adapter und Commubox FXA291 Die Bedienung und Parametrierung kann über die Endress+Hauser Service- und Konfigurati- onssoftware FieldCare oder DeviceCare erfolgen. Der Anschluss vom Gerät erfolgt via Service-Adapter und Commubox FXA291 an die USB- Schnittstelle des Computers. - Seite 31 7.2.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
- Seite 32 Bedienungsmöglichkeiten Dosimass Rechter Mausklick auf CDI Communication FXA291 und im geöffneten Kontextmenü Eintrag Gerät hinzufügen wählen. Gewünschtes Gerät aus Liste wählen und mit OK bestätigen. Online-Verbindung mit Gerät aufbauen. Weitere Informationen: Betriebsanleitung BA00027S und BA00059S Endress+Hauser...
-
Seite 33: Devicecare
A0021051-DE Kopfzeile Gerätebild Gerätename Messstellenbezeichnung Statusbereich mit Statussignal Anzeigebereich für aktuelle Messwerte Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentations- erstellung Navigationsbereich mit Bedienmenüstruktur Arbeitsbereich Aktionsbereich Statusbereich 7.2.3 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Endress+Hauser... -
Seite 34: Systemintegration
Systemintegration Dosimass Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „Device- Care“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfor- table und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien •... -
Seite 35: Messstellenbezeichnung Festlegen
Dosimass Diagnoseinformationen Untermenü Bedeutung Systemeinheiten Einstellen der Einheiten aller Messwerte Statuseingang Konfiguration des Statuseingangs Batch-Ausgang Konfiguration des Schaltausgangs (Batch) zur Anstuerung der Ventile Impuls-/Frequenz-/Schaltausgang 1…n Konfiguration des gewählten Ausgangstyps Kommunikation Konfiguration der digitalen Kommunikationsschnittstelle Schleichmengenunterdrückung Einstellen der Schleichmengenunterdrückung Überwachung teilgefülltes Rohr Einstellen der Überwachung der Messrohrfüllung... - Seite 36 www.addresses.endress.com...
