Proline Promag D 400

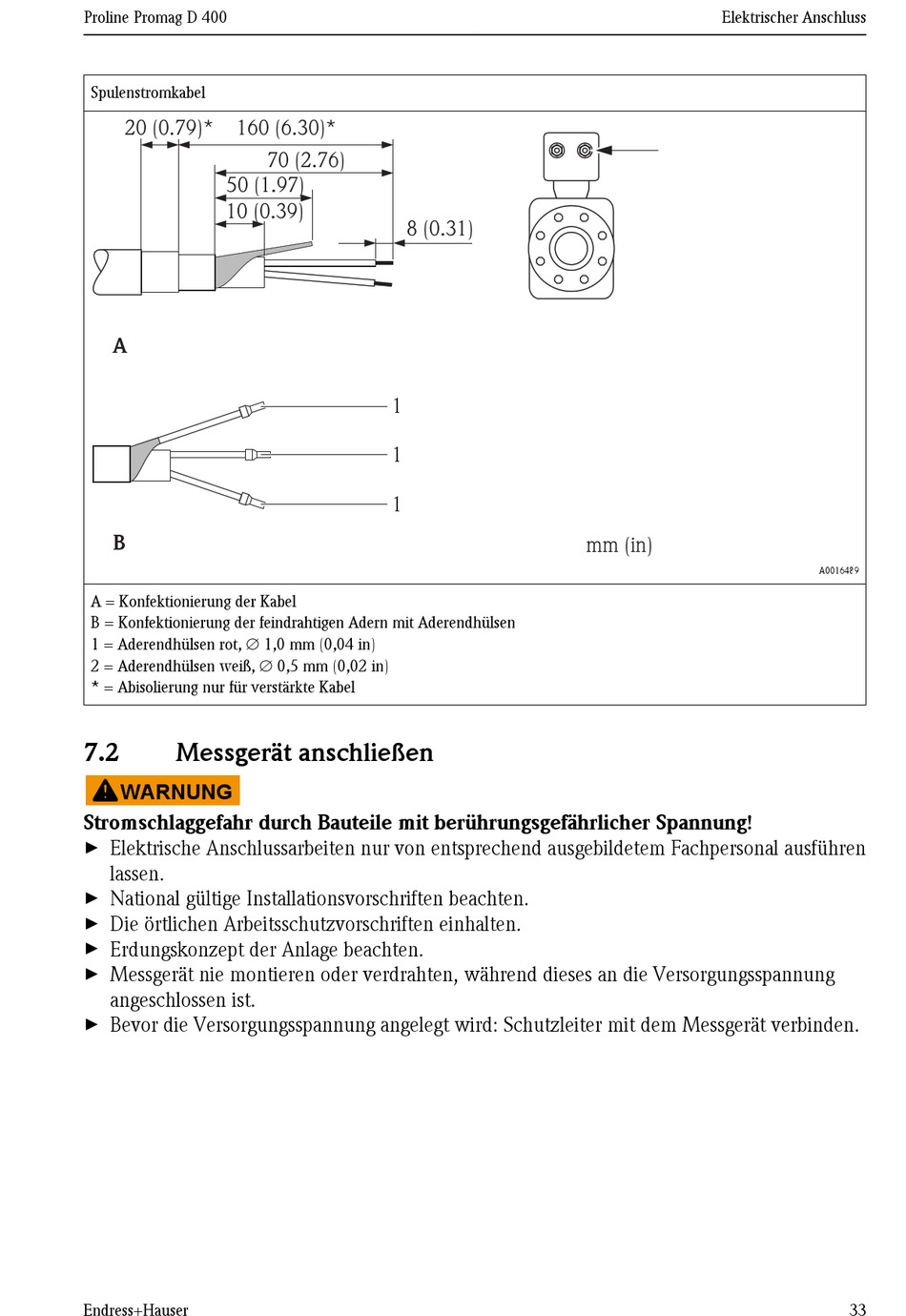

Spulenstromkabel
20 (0.79)* 160 (6.30)*
50 (1.97)
10 (0.39)
A
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, Æ 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, Æ 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
7.2 Messgerät anschließen
WARNUNG
Stromschlaggefahr durch Bauteile mit berührungsgefährlicher Spannung!
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausführen
►
lassen.
National gültige Installationsvorschriften beachten.
►
Die örtlichen Arbeitsschutzvorschriften einhalten.
►
Erdungskonzept der Anlage beachten.
►
Messgerät nie montieren oder verdrahten, während dieses an die Versorgungsspannung
►
angeschlossen ist.
Bevor die Versorgungsspannung angelegt wird: Schutzleiter mit dem Messgerät verbinden.
►
Endress+Hauser
70 (2.76)
8 (0.31)
1
1
1
Elektrischer Anschluss
mm (in)
A0016489
33
