Proline Promag D 400

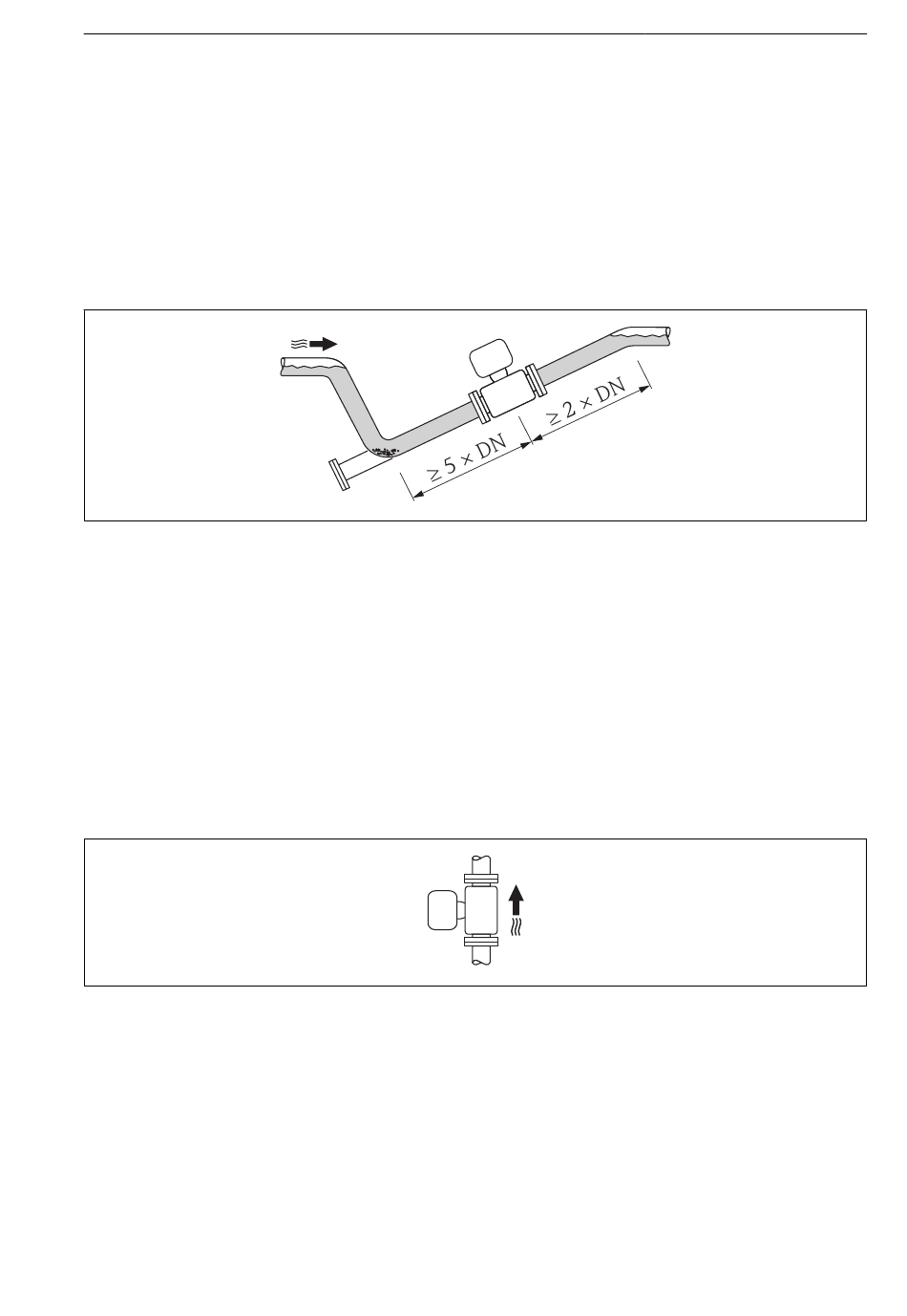

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoff-
überwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrlei-
tungen zu erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffan-
sammlungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend
der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende
Ablagerungen im Messrohr vermieden werden.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen.
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der
beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
Endress+Hauser
Montage
A0017063
A0015591
17
